- 产品名称：数控铣床维修实训考核装置GSK218M系统QY-SK01
- 产品型号：QY-SK01
- 产品价格：

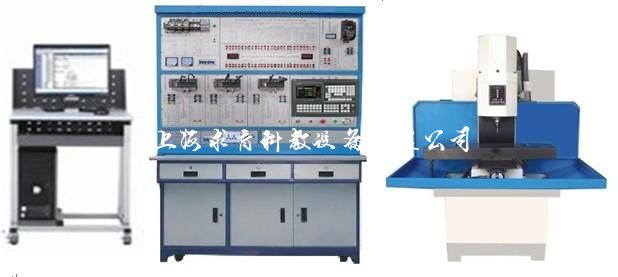

数控铣床维修实训考核装置GSK218M系统QY-SK01
文章来源：
一、产品简介
QY-SK01装置采用模块化设计，主要由电源模块、操作面板模块、变频调速模块、交流伺服模块、电机模块、按钮模块及故障设置模块所组成，模块采用模块安装装置技术，240型铣床采用实用新型技术。设备采用开放式设计，学员可在设备上进行数控编程、交流伺服的操作、变频器的操作等方面单一技能的操作实训，也能够模拟工业生产现场根据各自情况对系统的控制要求，进行自行设计、组合安装、调试，从而更好地培养学生的动手能力和分析能力。
实训台配有：主轴电机1台、冷却泵电机1台、伺服电机3台、实物铣床1台及限位开关和机床零点等。
1.系统由实训台和实物数控铣床组成，具有数控系统安装调试、参数设置、PLC编程、故障诊断与维修，数控铣床装配调试、数控编程与加工操作等多项实训任务。
2.系统采用开放式结构，将一台数控铣床电控系统在实训台上进行分解展示；模块化设计，将数控系统接口信号在各模块面板上展开，信号可测量。
3.实物数控铣床对象，具有一定的铣削加工能力，可对铸铁、铝、有机玻璃、塑料等材料进行铣削加工。
二、技术参数
1、输入电源：AC380V（三相五线制）、50HZ
2、故障考核28项
3、工作环境：温度-20℃±40℃
4、整机容量：≤5kVA；
5、实验台尺寸：长×宽×高（mm）=外形尺寸： 3000×1350×1650mm；
6、数控铣床故障诊断维修考核功能，可设置数控铣床28个典型的电气故障。考核系统采用智能考核的方式，并具有联网的功能。故障可通过计算机设置，也可在智能考核终端上设置。学生对故障现象进行分析，在考核终端上输入相应的故障代码进行故障排除，多台设备可通过无线网络和上位机进行联网，对教师登录、学生考试、故障题库、分别设置集中管理。并能对考试结果进行分析评估、存档、打印。
工作电源：三相五线 380V±5％ 50Hz
安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护
额定功率：0.75Kw
环境温度：－10℃ ～40 ℃
相对湿度：≤90%(25 ℃)
数控系统：广数GSK-218M
变 频 器：FR-E740-0.75KW
交流伺服：DA98A
进给电机：2.4N/M
主轴电机：750W
设备重量：≥120kg
三、产品配置
（1）桌身部分： 采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
（2）桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
（3）实训屏部分：采用全钢精加工而成，人性化设计操作平台，所有面板采用优质纯铝板加工，进行化学蚀刻彩色处理，面板图文安符采用现代喷描技术处理，使面板标识清晰且经久耐用。它包含所有控制器件，变频器、数控面板、交流伺服以及低压控制器件，这些器件可以连成数控系统的标准电路，还可以开放控制端供学员搭建其他电路。
（4）数控铣床：机床采用开放性设计。运动部位，电机安装部分，可直观地了解机床的结构。外观紧密,具备工厂数控机床功能，各关键部位配有防护罩，机床滑动部位,采用直线导轨滑座，提高机床精确定位，机床底部要有油盘和后档料板，确保地面清洁。机床与实训屏采用工业巨型插，电缆连接控制，方便机床折装。可实现机床整机折装,调试教学课程。
四、产品功能
机床参数：
| 工作台面积 | 200×500mm2 |
| T型槽 | 10×3 |
| 工作台最大承重 | 30Kg |
| X向行程 | 240mm |
| Y向行程 | 180mm |
| Z向行程 | 220mm |
| X向快速移动速度 | 伺服：6m/min |
| Y向快速移动速度 | 伺服：6m/min |
| Z向快速移动速度 | 伺服：6m/min |
| 主轴电机功率 | 0.75Kw |
| 主轴端面至工作台的距离 | 70-290mm |
| 主轴转速（变频） | 100-2000rpm（无级调速） |
| 选用刀具直径范围 | 4-16mm |
| 定位精度 | ±0.02mm |
| 重复定位精度 | ±0.01mm |
| 数控系统控制轴数 | 3轴 |
| 机床外形尺寸(长宽高) \重量 | 1350×1400×1550mm \600Kg |
配工业行程开关TBLXW-N/E/B
丝杆采用Φ16进口滚珠丝杆；
其他：配置除料挡板，底部除渣盘，机床底部固定安装孔，方便与桌体固定
机床与实训屏连接方式：采用ACJ3-10A40 p, ACJ3-10A64p,工业巨型插头。
五、实训项目
1、数控机床编程、操作、加工实训
2、数控系统及伺服单元机床系统参数调整实训
3、逻辑控制实训
4、伺服驱动电路实训
5、交流变频调速实训
6、数控系统的安装、调试实训
7、数控机床故障诊断实训（机床检测元件、主轴单元、进给单元等）
8、数控各单元的连接、控制实训
9、主轴正反转控制原理实训
10、低压电气元件的原理、性能和接线
11、数控系统与电脑通过RS232接口通讯实训
12、数控机床报警识别实训
13、数控系统及伺服单元机床数据及软故障设置、排除实训
14、数控机床半闭环控制实训
15、输入输出接口定义、设置及调试实训
16、机床参考点的设置实训
17、机床正负限位实训
18、机床丝杆螺距补偿实训
19、机床反向间隙补偿实训
20、无刷伺服电机换相原理实验
21、正反转调速实验
六． 产品配置表
| 数控铣床实训台配置表 | ||||
| 序号 | 配置名称 | 规 格 型 号 | 单位 | 单量 |
| 1 | 多功能实验屏 | 1360×350×820mm | 套 | 1 |
| 2 | 指示灯 | 220VAC 黄色 | 个 | 1 |
| 3 | 指示灯 | 220VAC 绿色 | 个 | 1 |
| 4 | 指示灯 | 220VAC 红色 | 个 | 1 |
| 5 | 保险丝 | 5×20 20A | 个 | 3 |
| 6 | 保险座 | 5×20 | 个 | 3 |
| 7 | 漏电开关 | DZ47LE-60/32A 3P+N | 个 | 1 |
| 8 | 点动开关 | LAS1-Φ16 红 点动 | 个 | 4 |
| 9 | 点动开关 | LAS1-Φ16 绿 点动 | 个 | 4 |
| 10 | 变频器 | FR-E740-0.75K | 套 | 1 |
| 11 | 风扇 | P/N 2123XSL AC/220V | 个 | 2 |
| 12 | 断路器 | DZ47-60C5 三极5A | 个 | 2 |
| 13 | 断路器 | DZ47-60C15 三极15A | 个 | 1 |
| 14 | 断路器 | DZ47-60C5 单极5A | 个 | 3 |
| 15 | 交流接触器 | CJX2-1201(线圈：110V) | 个 | 3 |
| 16 | 交流接触器 | CJX2-1210(线圈：110V) | 个 | 3 |
| 17 | 继电器 | LY2J 8T 24V | 个 | 12 |
| 18 | 继电器座 | PYF8A 15*59 8脚 | 个 | 12 |
| 19 | 继电器 | MY4J-24V | 个 | 1 |
| 20 | 继电器座 | PYFT14A | 个 | 1 |
| 21 | 隔离变压器 | 2000W(380V/220V) | 个 | 1 |
| 22 | 机床控制变压器 | JBK3 1000W(380V/200V/110V/24V) | 个 | 1 |
| 23 | 交流伺服驱动器 | DA98A | 个 | 3 |
| 24 | 交流伺服电机 | 2.4N/M | 个 | 3 |
| 25 | 控制系统 | GSK-218M | 套 | 1 |
| 26 | IO保护板 | KF-0304-606-IOPR-01 V01 | 块 | 3 |
| 27 | 主轴电机 | 380VAC三相电机，转速2800r/min，功率750W； | 台 | 1 |
| 28 | 拖链 | 20*40 | m | 2 |
| 29 | 迭对插头连线 | 60cm 黑色 | 条 | 5 |
| 30 | 迭对插头连线 | 60cm 绿色 | 条 | 5 |
| 31 | 迭对插头连线 | 60cm 红色 | 条 | 5 |
| 32 | 迭对插头连线 | 60cm 黄色 | 条 | 5 |
| 33 | 迭对插头连线 | 60cm 蓝色 | 条 | 5 |
| 34 | 迭对插头连线 | 1M 黑色 | 条 | 5 |
| 35 | 迭对插头连线 | 1M 黄色 | 条 | 5 |
| 36 | 迭对插头连线 | 1M 红色 | 条 | 5 |
| 37 | 迭对插头连线 | 1M 蓝色 | 条 | 5 |
| 38 | 迭对插头连线 | 1M 绿色 | 条 | 5 |
| 39 | 迭对插头连线 | 60cm 黑色 | 条 | 5 |
| 40 | 迭对插头连线 | 60cm 绿色 | 条 | 5 |
| 41 | 迭对插头连线 | 60cm 红色 | 条 | 5 |
| 42 | 迭对插头连线 | 60cm 黄色 | 条 | 5 |
| 43 | 迭对插头连线 | 60cm 蓝色 | 条 | 5 |
| 44 | 迭对插头连线 | 1M 黑色 | 条 | 5 |
| 45 | 迭对插头连线 | 1M 黄色 | 条 | 5 |
| 46 | 迭对插头连线 | 1M 红色 | 条 | 5 |
| 47 | 迭对插头连线 | 1M 蓝色 | 条 | 5 |
| 48 | 迭对插头连线 | 1M 绿色 | 条 | 5 |
| 49 | 迭对插头连线 | 50cm 红色 | 条 | 5 |
| 50 | 迭对插头导线 | 50cm 绿色 | 条 | 5 |
| 51 | 迭对插头连线 | 50cm 黄色 | 条 | 5 |
| 52 | 迭对插头连线 | 50cm 蓝色 | 条 | 5 |
| 53 | 迭对插头连线 | 1m 红色 | 条 | 5 |
| 54 | 迭对插头导线 | 1m 黄色 | 条 | 5 |
| 55 | 迭对插头连线 | 1m 蓝色 | 条 | 5 |
| 56 | 迭对插头连线 | 1m 绿色 | 条 | 5 |
| 57 | 航空接头标示 | 套 | 1 | |
| 58 | 电机过热标示 | 套 | 1 | |
| 59 | 机床铭牌 | 套 | 1 | |
| 60 | 钢制实验台 | ≥1360×800×780mm | 张 | 1 |
| 61 | 钢制实验桌 | ≥700×800×780mm | 张 | 1 |
| 62 | 钢制电脑桌 | ≥600×800×780mm | 张 | 1 |
| 63 | 学生电脑 | 台 | 1 | |
| 64 | 高级五轮转椅 | 张 | 1 | |
| 65 | 软件包 | 套 | 1 | |
| 66 | 实验指导书 | 本 | 1 | |
