- 产品名称：数控铣床电气控制与维修实训台FANUC系统QY-SK02
- 产品型号：QY-SK02
- 产品价格：
数控铣床电气控制与维修实训台FANUC系统QY-SK02
文章来源：
一、产品简介

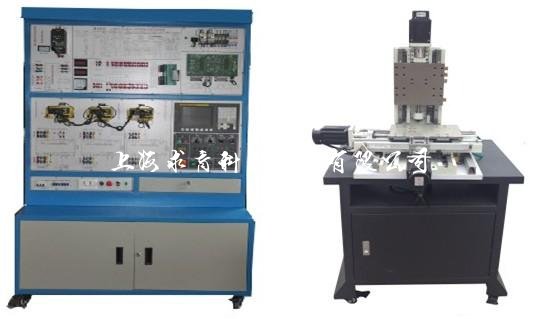

QY-SK02数控铣床维修实验台是由FANUC 0I –MATE MD数控系统，机床电气控制接口板、伺服主轴实验板、交流伺服驱动器及伺服电机、输入输出模块、低压电气元件的原理和接线、编程、接线等组成。
装置将所配数控系统用最直观的方法展示给用户，使用户能最大限度的参与并获得深切的体会以达到融会贯通的效果。
装置采用方便拆卸的方案设计，使得用户在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象。
装置系统涉及内容丰富；数控系统、伺服单元、逻辑控制、低压电器、电机等
二、技术参数
1、输入电源：AC380V（三相五线制）、50HZ
2、故障考核28项
3、工作环境：温度-20℃±40℃
4、整机容量：≤5kVA；
5、实验台尺寸：长×宽×高（mm）=1370 mm×750 mm×1900 mm；
机床参数：
导轨形式：高精度工业直线导轨
丝杆形式：进口滚珠丝杆
工作台尺寸:370*200MM X、Y、Z行程：300*200*200MM
主轴电机功率：180W（变频无级50-1500转）
机床规格：700*600*800MM 机床桌：1200*720*800
三、实验项目
1.电路设计、设备安装和电路连接项目
数控系统的安装、接线
系统启停控制电路的设计与接线
变频调速系统的电路设计、变频器、编码器的安装与接线
交流伺服驱动系统的电路设计、驱动器的安装与接线
冷却控制系统的电路设计、器件安装与接线
急停、限位控制回路的设计与接线
手摇脉冲发生器的接线
2.机械部件的安装与调整项目
底座的水平调整
滚珠丝杠螺母副的装配
直线导轨副的装配
移动平台的装配
电机与联轴器的装配
十字滑台几何精度的检测
3.数控机床的功能调试项目
数控系统的基本操作
驱动器参数设置与调试
变频器参数设置与调试
数控系统基本参数的设置与调试
PLC编程与调试
数控系统进给轴参数设置与调试
数控系统主轴参数设置与调试
冷却电机等功能部件的调试
数控系统的数据备份
4.数控程序的编制和测试项目
NC程序的编制任务
数控机床基本功能的测试
四、产品功能
1.电气识图和电气设计能力
2.电器安装与接线能力
3.PLC的编程与调试能力
4.机械部件的安装与调试能力
5.机电设备的安装与调试能力
6.数控系统的参数设置与故障诊断能力
7.数控机床操作与维护能力
8.数控编程能力
9.数控铣床的保养和维护
10.数控铣床丝杆反向间隙补偿实验
11.数控铣床丝杆螺距误差补偿实验
12. 数控铣床故障设置与排除实验
配置清单
| 序号 | 材料名称与规格型号 | 数量 | 单位 |
| 1 | 数控系统（采用FANUC 0I MATE MD） | 1 | 台 |
| 2 | 机床实训控制台（采用铁质钣金喷塑结构） | 1 | 台 |
| 3 | 精密型三坐标 | 1 | 套 |
| 4 | 手摇脉冲发生器（手轮）（安装在面板上） | 1 | 台 |
| 5 | 轴选、倍率开关 | 1 | 只 |
| 6 | 冷却泵电机 | 1 | 台 |
| 7 | 三相交流伺服电机（BIS系列） | 3 | 台 |
| 8 | 交流伺服单元（BIS系列，安装在面板上） | 3 | 台 |
| 9 | X、Y、Z轴正负限位、机床回零开关 | 3 | 只 |
| 10 | 变频主轴电机 | 1 | 台 |
| 11 | I/O板 | 1 | 块 |
| 12 | 分线器(FS-50BB) （安装在面板上） | 1 | 块 |
| 13 | 电压表6L2（0~450V）（安装在面板上） | 1 | 只 |
| 14 | 电压表85L17（0~450V）（安装在面板上） | 1 | 只 |
| 15 | 24V数字直流电压表（安装在面板上） | 2 | 只 |
| 16 | 灭弧器31TX1-31A03（安装在面板上） | 1 | 只 |
| 17 | 交流接触器CJX1-22（正泰）（安装在面板上） | 2 | 只 |
| 18 | 直流继电器MY2N（安装在面板上） | 4 | 只 |
| 19 | KT18-32（安装在面板上） | 3 | 只 |
| 20 | 断路器DZ47-60-C5（安装在面板上） | 2 | 只 |
| 21 | 漏电保护器DZ47LE-32（安装在柜上） | 1 | 只 |
| 22 | EL（安装在面板上） | 1 | 只 |
| 23 | 风机（安装在柜内）（安装在面板上） | 2 | 只 |
| 24 | 急停开关（强电）（安装在面板上） | 1 | 只 |
| 25 | 急停开关（驱动）（安装在副面板上） | 1 | 只 |
| 26 | 钥匙开关（安装在副面板上） | 1 | 只 |
| 27 | 风机开关（安装在面板上） | 1 | 只 |
| 28 | 照明开关（安装在面板上） | 1 | 只 |
| 29 | 单相电源插座（安装在柜上） | 1 | 只 |
| 30 | RS232通讯模块（安装在柜侧面） | 1 | 只 |
| 31 | 电源指示灯（安装在柜上） | 1 | 只 |
| 32 | 信号连接线（安装在面板上） | 54 | 条 |
| 33 | 强电连接线（安装在面板上） | 26 | 条 |
| 34 | 直流24V电源（安装在柜内） | 2 | 台 |
| 35 | 650W变压器（安装在柜内） | 1 | 台 |
| 36 | 1500W变压器（安装在柜内） | 1 | 台 |
| 37 | 12W变压器（安装在柜内） | 1 | 台 |
| 38 | 钥匙（每套2把） | 1 | 套 |
| 39 | CAD/CAM软件光盘 | 1 | 张 |
| 40 | FUANC 0I –MATTE MD操作说明 | 1 | 本 |
| 41 | FUANC 0I –MATE MD维修手册 | 1 | 本 |
| 42 | FUANC 0I –MATE MD参数说明 | 1 | 本 |
| 43 | 实训台指导书 | 1 | 本 |
| 44 | 拆装工具（装工具箱） | 1 | 套 |
