- 产品名称：数控铣床电气控制与维修实训台FANUC系统QY-SK04
- 产品型号：QY-SK04
- 产品价格：
数控铣床电气控制与维修实训台FANUC系统QY-SK04
文章来源：
一、产品简介

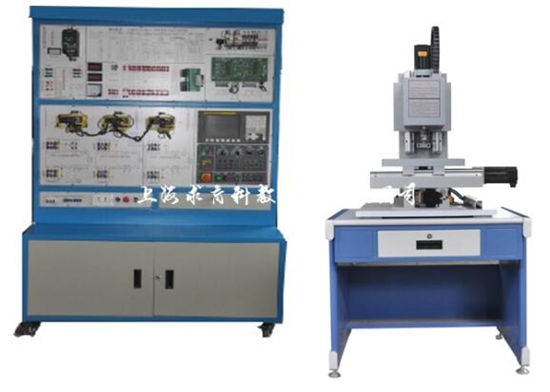

QY-SK04实训台配有：半实物实训铣床1台、主轴1套、冷却泵1台、伺服电机3台及限位开关和机床零点等。
1、控制柜整体外壳为铁质钣金喷塑结构，坚固耐用。输入三相四线制380V交流电源。
2、柜体下面部分设计有两扇活动门，打开门里面空间宽敞，可安放仪器或其它物品。
3、柜体中间部分，左边装有总电源开关带漏电保护功能，总电源指示，柜体内部风机开关等；右边安装有一扇外翻的故障门，有专用钥匙锁上，设计比较隐蔽。打开故障门里面有28个考核开关，具备28项单项故障设计。
4、柜体上面部分是控制台的主控制区域，分九个控制单元：
（1）数控系统控制单元：要求控制台采用FANUC 0i Mate-MD铣床系统。
（2）伺服进给驱动控制单元：要求分X、Y、Z三个轴控制子单元。每个单元把各连接端子引到面板上，通过连接线的连接并可控制进给电机运行，方便学员进行操作连接。
（3）三相变频控制单元：要求本单元把各连接端子引到面板上，通过连接线的连接可控制电机运行，实现无级调速，方便学员进行操作连接。
（4）数控机床控制线路全局图：把数控机床的强电控制部分、继电器控制部分、数控系统的输入/输出部分全部展示出来，作为一个示范，以便学员能更加方便操作维修机床。
（5）数控系统输入/输出控制单元：全面剖析数控系统控制机床的原理与特点，内容包括伺服模拟信号输入/输出；主轴变频信号模拟量输出控制；冷却控制、机床零点信号控制、机床限位信号控制等。
（6）强电元器件安装区：把所有强电元器件统一安装在此处，如：交流接触器、直流继电器、保险管、三相灭弧器等。
（7）强电输出单元：把强电部分通过端子座引出，通过延长连接线对各单元进行连接。
（8）开关控制和电压电流指示单元：通过电压表和电流表来检测电源工作情况；用开关来控制及保护电路。
（9）故障考核模块：通过故障考核模块，老师可以随意给学生设定故障，让学生通过现象排除故障。
二、实验台参数：
1、输入电源：AC380V（三相五线制）、50HZ
2、故障考核28项
3、工作环境：温度-10℃～40℃
4、整机容量：≤4kVA；
5、实验台尺寸：
（1）：实训屏规格：长×宽×高（mm）=1370 mm×750 mm×1850 mm；
（2）：半实物含桌：长×宽×高（mm）=800 mm×600 mm×1450 mm；
（3）：电脑桌规格：长×宽×高（mm）=600mm×800mm×780mm；
6、半实物实训数控铣床采用直线导轨，具有一定的铣削能力，可对有机玻璃、塑料等材料进行简单铣削加工，具有真实数控铣床的机械运动，X、Y、Z进给轴采用伺服电机驱动，并设计有正负限位，参考点等开关，主轴采用三相异步电机变频控制，由变频器驱动实现无级调速控制。
三、机床参数：
| 工作台面积 | ≥370×200mm |
| T型槽 | 10×3 |
| 工作台最大承重 | 30Kg |
| X向行程/导轨/滚珠丝杠形式 | ≥350mm/线轨/进口滚珠丝杆 |
| Y向行程/导轨/滚珠丝杠形式 | ≥200mm/线轨/进口滚珠丝杆 |
| Z向行程/导轨/滚珠丝杠形式 | ≥200mm/线轨/进口滚珠丝杆 |
| X向快速移动速度 | 步进：3m/min，伺服：6m/min |
| Y向快速移动速度 | 步进：3m/min，伺服：6m/min |
| Z向快速移动速度 | 步进：3m/min，伺服：6m/min |
| 主轴电机功率 | ≥0.37Kw |
| 主轴转速（变频） | ≥50-2800rpm（无级调速） |
| 选用刀具直径范围 | 1-16mm |
| 定位精度 | ±0.01mm |
| 重复定位精度 | ±0.008mm |
| 数控系统控制轴数 | ≥3轴 |
| 机床外形尺寸(长宽高) | ≥1200×720×1500mm |
| 数控系统/分辨率 | FANUC 0I MATE MD/0.001mm |
四、产品配置
数控铣床维修实验台是由FANUC 0I –MATE MD数控系统，机床电气控制接口板、伺服主轴实验板、交流伺服驱动器及伺服电机、输入输出模块、低压电气元件的原理和接线、编程、接线等组成。
五、产品特点：
尽其所能将所配数控系统的精髓，用最直观的方法展示给用户，使用户能最大限度的参与并获得深切的体会以达到融会贯通的效果。
方便拆卸的方案设计，使得用户在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象。
涉及内容丰富；数控系统、伺服单元、逻辑控制、低压电器、电机…
六、实验项目
实验1 数控铣床维修实训装置电源控制
实验2 FANUC 0i数控系统的操作、接口实验
实验3 主轴调速实验（系统控制）
实验4 变频主轴参数优化实验
实验5 X轴伺服电机驱动控制实验
实验6 Y轴伺服电机驱动控制实验
实验7 Z轴伺服电机驱动控制实验
实验8 正负超程限位、零点实验
实验9 手轮（手摇脉冲发生器）实验
实验10 铣床数控系统控制加工实验
实验11 数控铣床系统通讯实验
实验12 数控铣床PMC编程与连接实验
实验13 数控铣床电气综合安装
实验14 PMC用户程序的设计
实验15 PMC用户程序的调试
实验16 数控铣床NC参数调试（－）
实验17 数控铣床NC参数调试(二)
实验18 数控铣床丝杆反向间隙补偿实验
实验19 数控铣床丝杆螺距补偿实验
实验20 数控铣床智能故障设置与排除实验
七、人员培训
| 序号 | 项目 | 培训内容 |
| 1 | 编程 |
1）程式组成、坐标系介绍、五大机能介绍及讲解 2）指令特别介绍讲解 3）综上内容举例讲解 |
| 学员练习编程 | ||
| 2 | 操作 |
1)机床整体结构、开机步骤、操作面板按键功能介绍 2)加工程式编辑、操作讲解、学员练习编辑程式 |
|
1)刀具补正方法及工件移动设定讲解及学员练习 2)程式测试步骤讲解及学员练习 3)DNC操作方法及学员联系 4)机床操作注意事项及防撞车注意事项 |
||
| 3 | 机械维护 |
1）机械结构介绍 ·主轴结构介绍 ·X、Y、Z轴结构介绍 ·刀库换刀机构介绍(加工中心) ·冷却及润滑系统结构介绍 |
|
1)常见机械故障及维护： ·主轴异声 ·X、Y、Z轴异声及方向尺寸不准 ·油路故障排除 ·撞车处理过程 |
||
| 4 | 电器维护 |
1）常见电器元件及符号介绍 2）基本电器知识介绍 3）机床CNC电器控制图讲解 |
|
1)常见电器故障排除 ·常见处理方法 ·伺服报警处理 ·模组及主机板指示灯说明 2)参数含义及修改方法，诊断DGN中信号查找及修改方法说明 |
||
| 5 | 测试 |
程式操作测试 机械、电器维护 |
八、配置清单
| 序号 | 材料名称与规格型号 | 数量 | 单位 |
| 1 | 数控系统（采用FANUC 0I MATE MD） | 1 | 台 |
| 2 | 机床实训控制台（采用铁质钣金喷塑结构） | 1 | 台 |
| 3 | 半实物实训铣床 | 1 | 台 |
| 4 | 手摇脉冲发生器（手轮）（安装在面板上） | 1 | 台 |
| 5 | 轴选、倍率开关 | 2 | 只 |
| 6 | 冷却泵电机 | 1 | 台 |
| 7 | 三相交流伺服电机（βis系列）(安装在半实物实训上) | 3 | 台 |
| 8 | 交流伺服单元（βis系列，安装在面板上） | 3 | 台 |
| 9 | X、Y、Z轴正负限位、机床回零开关（安装在半实物实训上） | 3 | 只 |
| 10 | 变频主轴电机（安装在实物实训上） | 1 | 台 |
| 11 | I/O板 | 1 | 块 |
| 12 | 分线器(FS-50BB)（安装在面板上） | 1 | 块 |
| 13 | 电压表6L2（0~450V）（安装在面板上） | 1 | 只 |
| 14 | 电压表85L17（0~450V）（安装在面板上） | 1 | 只 |
| 15 | 24V数字直流电压表（安装在面板上） | 2 | 只 |
| 16 | 灭弧器31TX1-31A03（安装在面板上） | 1 | 只 |
| 17 | 交流接触器CJX1-22（正泰）（安装在面板上） | 2 | 只 |
| 18 | 直流继电器MY2N（安装在面板上） | 4 | 只 |
| 19 | KT18-32（安装在面板上） | 3 | 只 |
| 20 | 断路器DZ47-60-C5（安装在面板上） | 2 | 只 |
| 21 | 漏电保护器DZ47LE-32（安装在柜上） | 1 | 只 |
| 22 | EL（安装在面板上） | 1 | 只 |
| 23 | 风机（安装在柜内）（安装在面板上） | 2 | 只 |
| 24 | 急停开关（强电）（安装在面板上） | 1 | 只 |
| 25 | 急停开关（驱动）（安装在副面板上） | 1 | 只 |
| 26 | 钥匙开关（安装在副面板上） | 1 | 只 |
| 27 | 风机开关（安装在面板上） | 1 | 只 |
| 28 | 照明开关（安装在面板上） | 1 | 只 |
| 29 | 单相电源插座（安装在柜上） | 1 | 只 |
| 30 | RS232通讯模块（安装在柜侧面） | 1 | 只 |
| 31 | 电源指示灯（安装在柜上） | 1 | 只 |
| 32 | 信号连接线（安装在面板上） | 54 | 条 |
| 33 | 强电连接线（安装在面板上） | 26 | 条 |
| 34 | 直流24V电源（安装在柜内） | 2 | 台 |
| 35 | 650W变压器（安装在柜内） | 1 | 台 |
| 36 | 1500W变压器（安装在柜内） | 1 | 台 |
| 37 | 12W变压器（安装在柜内） | 1 | 台 |
| 38 | 钥匙（每套2把） | 1 | 套 |
| 39 | CAD/CAM软件光盘 | 1 | 张 |
| 40 | FUANC 0I –MATTE MD操作说明 | 1 | 本 |
| 41 | FUANC 0I –MATE MD维修手册 | 1 | 本 |
| 42 | FUANC 0I –MATE MD参数说明 | 1 | 本 |
| 43 | 实训台指导书 | 1 | 本 |
