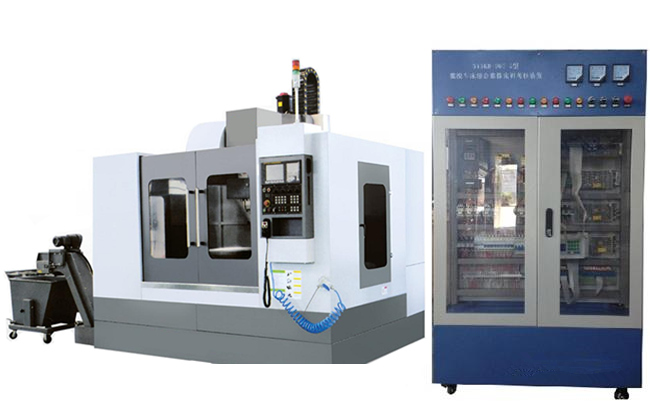

QY-SK09数控加工中心电气控制与维修实训考核装置采用FANUC 0I MATE MD系统，配有主轴1套、冷却泵1台、伺服电机3台等。
实验台技术参数：
1、输入电源：AC380V（三相五线制）、50HZ
2、故障考核24项（智能型）
3、工作环境：温度-10℃～40℃
4、整机容量：≤20kVA；
5、实验台尺寸：长×宽×高（mm）=1000 mm×600 mm×1800 mm；
6、数控机床故障诊断维修考核功能，可设置数控机床32个典型的电气故障。考核系统采用智能考核的方式，并具有联网的功能。故障可通过计算机设置，也可在智能考核终端上设置。学生对故障现象进行分析，在考核终端上输入相应的故障代码进行故障排除，多台设备可通过无线网络和上位机进行联网，对教师登录、学生考试、故障题库、分别设置集中管理。并能对考试结果进行分析评估、存档、打印。
一、设备用途及适应性
VMCL850型立式加工中心是三轴控制的现代化加工机床，采用FANUC-0i-Mate MD数控系统，可自动连续完成对零件的铣、钻、镗、攻等多种工序，适用于大批量生产各种平面、孔、复杂形状表面的加工，节省工装，缩短生产周期，提高加工精度。应用场合非常广泛。
机床大件采用稠筋封闭式框架结构，刚性高，抗振性好，床身、立柱、铣头、床鞍、工作台等大件全部采用高强度铸铁，组织稳定，确保品质。合理的结构与加强筋的搭配，保证了基础件的高刚性。宽实的机床床身，箱型腔立柱、负荷全支撑的导轨，可确保加工时的负载能力。
机床X、Y向导轨为直线导轨（即线轨），确保机床移动轻松、平稳。Z向为贴塑-淬硬导轨组合，确保垂直方向的稳定性。
主传动采用伺服主轴电机、同步带轮、同步齿形带传动，传动噪声低。主轴在60-6000RPM范围内无级变速，对各类零件加工的适应能力很强。主轴组件整套进口，可靠稳定，确保加工精度。X、Y、Z三轴采用高精密滚珠丝杆，搭配预压式双螺帽，确保最低背隙。三轴滚珠丝杆采用精密级滚珠丝杆专用轴承，运转精度高。滚珠丝杆和伺服电机以绕性联轴器直联，效率高，背隙小。
本机床的数控系统，具有标准RS232、CF卡接口，因而机床可以进入系统或进入无人化车间自动运行。
二、机床特点：
1.本机床底座宽大厚实，重量足、重心低、支承优，为高速高精加工提供了有力保障；两侧大坡度的宽斜槽有利于排屑；并对吊装铲运进行了合理安排。
2.立柱为人字形，支承稳固，抗扭曲及冲击的能力大为提高。主轴箱体、滑鞍、工作台等都经过精心设计，充分考虑了高速高精的要求。
3.床身及主要部件均采用高规格的优质铸铁，通过先进的全树脂砂浇铸成型工艺，极大的提高了机床结构的精度和稳定性，适应高速度、高精度加工。
4.机床关键结构件均由五面体加工中心、龙门导轨磨、专用镗铣卧加等大型进口高精度数控设备加工，工艺优、精度高。
5.机床的功能部件，包括主轴、滚珠丝杠、导轨、润滑装置、联轴器、丝杠轴承等均为进口/国内名优产品，可靠耐用。
6.三轴进给系统均采用超音频淬头工艺，耐磨性强，精度保持性好；主轴系统结构先进，回转精度高，抗振性好，具有较高的切削性能；
7.三轴滚珠丝杠均采用预拉伸安装，提高了丝杠的刚度，最大限度地减少由于高速运转热变形引起的误差。
8.滚珠丝杠轴承为专用丝杠轴承，极大的提高了进给轴的轴向刚性、精度和抗冲击力。
9.滚珠丝杠与交流伺服电机轴采用弹性联轴器进行无间隙直联传动，保证机械运动的准确定位。
10.配置自动润滑系统，对导轨和滚珠丝杠进行定时定量润滑，提高了机床加工精度和使用寿命。
11.机床配置全防护罩，采用整体的钣金防护底盘，加以得当的水油电气处理，整体新颖美观、可靠实用。
12.采用独立冷却水箱，铁屑及冷却液回收方便，无飞溅渗漏现象，为工厂的管理和工作区域的卫生提供了有力的保障。数控系统及驱动单元均为著名品牌的成熟产品；PLC历经多年应用，安全可靠；机床电气设计精当、工艺规范、电器均为国内品牌，故障低、经久耐用。
13.机床装配工艺精细，运动部分经激光干涉仪和球杆仪补正精度，大大提高了机床运行精度，机械精度远优于国标。
三、机床主要技术参数

四、关键配套件
· 主轴单元： 台湾普森（或台湾罗翌、台大、臻赏）
· 丝杠轴承： 日本NSK(或台湾上银)
· 滚珠丝杠专用精密螺母： 台湾盈锡
· 导轨不锈钢防护罩：上海振飞（台资企业）（或台湾引兴）
· 润滑系统： 中日合资河谷（或日华）
· 电气元器件： 采用国内外知名品牌
· 气动元件： 台湾亚德客
· 联轴节： 德国R+W
五、机床精度标准
·ISO 10791-1998 《加工中心 检验条件》
·JB / T8771.4-1998 《加工中心 定位精度和重复定位精度检验》
·JB / T8771.7-1998 《加工中心 精加工试件精度检验》
·JB / T 8801-1998 《加工中心 技术条件》
六、进给系统
·三轴能实行平稳的快速移动速度。
·数控系统最小设定与移动单位：0.001mm。
七、机床结构
·主轴具有高刚性结构。
·机床设计采用了机电一体化结构，减少了占地面积，简化了搬运和安装。
八、机床防护
·机床外围采用了全封闭式安全防护罩,使加工过程中的冷却液和铁屑得到安全充分的回收。
·符合GB15760-1995《金属切削机床安全防护通用技术备件》。
·机床噪声：符合国家标准〈75db。
九、润滑系统
装置采用自动润滑装置，对各滑动面及滚珠丝杠施行强制润滑，滑油不可回收，最终流入冷却箱参与工件的冷却。
十、机床配冷却系统
数控铣床维修实验台是由FANUC 0I -MATE MD数控系统，机床电气控制接口板、伺服主轴实验板、交流伺服驱动器及伺服电机、输入输出模块、低压电气元件的原理和接线、编程、接线等组成。 产品的特点： 尽其所能将所配数控系统的精髓，用最直观的方法展示给用户，使用户能最大限度的参与并获得深切的体会以达到融会贯通的效果。 方便拆卸的方案设计，使得用户在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象。 涉及内容丰富；数控系统、伺服单元、逻辑控制、低压电器、电机"
十一、基本实验实习项目
实验1　数控铣床维修实训装置电源控制
实验2　FANUC 0i数控系统的操作、接口实验
实验3　伺服主轴调速实验（系统控制）
实验4 主轴参数优化实验
实验5　X轴伺服电机驱动控制实验
实验6　Y轴伺服电机驱动控制实验
实验7　Z轴伺服电机驱动控制实验
实验8　正负超程限位、零点实验
实验9　手轮（手摇脉冲发生器）实验
实验10 铣床数控系统控制加工实验
实验11 数控铣床系统通讯实验
实验12 数控铣床PMC编程与连接实验
实验13　数控铣床电气综合安装
实验14　PMC用户程序的设计
实验15　PMC用户程序的调试
实验16　数控铣床NC参数调试（－）
实验17　数控铣床NC参数调试(二)
实验18 数控铣床丝杆反向间隙补偿实验
实验19 数控铣床丝杆螺距补偿实验
实验20 数控铣床智能故障设置与排除实验
