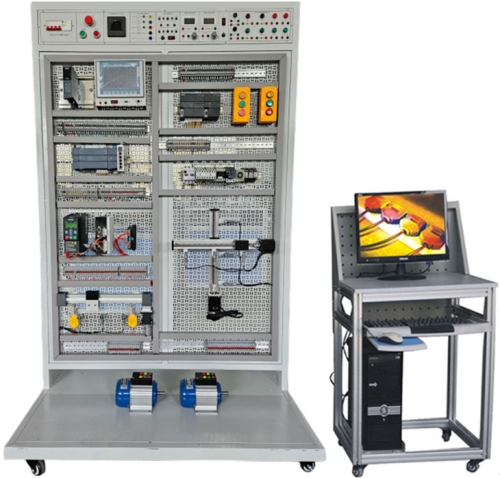

工业网络智能控制与维护实训考核装置,工业自动化实训设备

一、产品简介

背景与动机:随着工业技术的快速发展,对专业技能人才的需求日益增长。为响应这一趋势,根据人力资源和社会保障部的相关标准,研发了这款实训装置。

主要动机:适应工业需求、提升教学实践性和前瞻性、应对工业现场复杂性。

二、装置特色

通用型宽展口设计:支持插接式和线接式实操训练,提高设备灵活性。

全面覆盖PLC类型:从小型S7-200 SMART到中型S7-1200再到大型S7-1500,由简到繁的学习理念。

模块化组合式结构:包含多种控制模块和工控组态监控软件,模拟真实工业环境。

项目实训模块:利用可编程控制器及总线技术模拟工业生产中的典型案例。

仿真实训教学:通过虚拟环境实时显示PLC运行状态,进行编程训练和程序编写测试。

模块化网络系统:构建工业网络,涉及PROFINET通讯、以太网通讯等多层网络通讯。

三、技术性能

输入电源:三相四线(或三相五线)~380V±10% 50Hz

工作环境:温度-10℃~+40℃,相对湿度<85%(25℃),海拔<4000m

装置容量:<0.5kVA

重量:100kg

外形尺寸:1780mm×730mm×1460mm

安全保护:具有漏电压、漏电流保护装置,符合国家标准

四、基本配置及功能

S7-1500单元:高端PLC,支持多种通信协议和高级功能。

S7-1200单元:中型PLC,适用于多种工业自动化任务。

S7-200SMART单元:小型PLC,易于学习和使用。

触摸屏单元:用于显示和控制各单元的运行状态。

以太网交换机:构建小型网络拓扑结构。

变频调速单元:实现电机的变频调速控制。

小车运动控制单元:通过传感检测和PLC编程实现小车的精确定位控制。

实训组件:包括电源挂箱和虚实结合挂箱,提供多种实训功能。

二维丝杆控制单元:由伺服驱动和步进驱动组成,实现二维位置控制。

电工基础实训单元:用于电机控制等基础电工实训。

三相交流电机:提供动力源。

五、实训项目

PLC基本技能实训:包括PLC认知实训、MCGS组态棒图实验教学等。

PLC虚拟控制应用实训:涵盖数码显示控制、抢答器控制、天塔之光控制等多个虚拟控制项目。

PLC实物控制应用实训:涉及直线运动位置检测、定位控制、步进电机和伺服电机的控制等。

典型电动机控制实操实训:包括三相鼠笼式异步电动机的多种PLC控制实训。

PLC、变频器、触摸屏综合应用技能实训:涵盖变频器功能设置、PLC与变频器通信控制等多个综合应用项目。

网络通讯综合实训:包括PLC与变频器RS485通讯、PLC主机之间PROFIBUS-DP和PROFINET通讯等。

工业网络智能控制与维护实训考核装置,工业自动化装置通过模块化设计、灵活的配置和丰富的实训项目,为学生提供了一个全面、真实、先进的工业自动化实训环境,有助于提升他们的实践能力和专业素养。

QY-KBC021工业数字化网络综合实训平台

QY-KBC021工业数字化网络综合实训平台采用模块化组合式结构,包含多种控制模块,如开关量、模拟量等,并配套工控组态监控软件,实现仿真化、信息化实训教学。这种设计能够模拟真实的工业环境,提升学生的实践操作能力。通过虚拟环境实时显示PLC运行状态,模拟工业现场控制,可以进行编程训练、程序编写测试等功能。网络结构主要由西门子主机S7-1500、S7-1200、S7-200SMART构成,根据工业中西门子PLC应用历程构建了一个工业网络,网络通讯涉及PROFINET通讯、以太网通等多层网络通讯。
