一、产品简介
太阳能光伏储能发电教学系统,光伏发电储能微电网实训设备专为电气工程及其自动化、建筑电气与智能化专业学生设计，集教学与实践于一体。系统涵盖光伏电池特性、串并联连接、控制器工作原理、完整光伏发电系统及自动跟踪技术等多个实验内容，通过实际操作提升学生专业能力和实践技能。同时，系统利用校内建筑屋顶空间提供绿色能源，减少市电依赖，具有节能减排示范效应。
二、系统设计
系统构成：光伏子单元、储能子单元、电网接入装置、能量管理系统。
主要设备：储能电池、BMS系统、电池控制系统、储能逆变器、光伏组件、汇流箱、通讯装置、防雷及接地装置、连接电缆。
运行原理：
白天：光伏系统优先供电，多余电能储存；不足时，储能电池补充。
夜晚：储能电池单独供电，电量不足时自动切入电网。
电网故障：系统自动切换至离网模式，光伏和储能电池共同供电。
三、主要设备配置
储能系统：
储能逆变器：SW5048D-ES，单相交流输出，额定功率5kW。
磷酸铁锂电池：10kWh，3.2V 100Ah电芯，16节串联，含BMS系统。
光伏系统：
光伏组件：265Wp多晶硅组件，20块，共5.3kWp。
汇流箱：PVS-4M，4汇1汇流箱。
四、设备功能参数
储能逆变器：
主电路：双向PWM逆变电路，支持交直两用供电。
特点：技术领先、高效节能、安全可靠、适应恶劣环境。
技术指标：直流侧最大电压580V，交流侧额定功率5kW，效率最高达97.6%。
磷酸铁锂电池：
安全性：多重安全装置，全球级安全性认证。
电化学性能：循环寿命长，高低温性能好。
剩余容量特性：无瞬间跌落，预期循环寿命远高于6000次。
系统适用性：模块化设计，灵活组合，满足各种定制化需求。
BMS系统：分三级管理，实现单体电压、总电压、充放电温度、电流等全面管理。
汇流箱：
防护等级IP65，支持4路光伏组串输入，每路最大开路电压DC1000V，配备高压直流熔丝和防雷器。
五、监控及通讯装置
监控软件功能：
实时显示发电功率、发电量、CO2减排量等数据。
监控设备运行状态，声光报警提示故障。
集成环境监测功能，记录日照强度、风速、风向、温度等参量。
数据存储与显示，支持历史数据查询与打印。
监控系统：
逆变器配置Wifi卡，支持多种通讯接口。
监控软件可通过电脑及移动终端查看数据。
提供统一设备维护管理、数据存储与显示、系统报警与告警通知功能。
六、教学实训内容
光伏能量变换实验：涵盖光伏阵列单元、太阳能光电池能量转换、最大功率跟踪器、汇流与防雷接地、结构件组合安装等原理实验。
光伏储能系统应用与教学：包括系统原理结构分析、汇流与防雷原理、锂电池组应用与管理、能量管理系统应用、直流变换器与储能逆变器原理分析等实验。
七、系统配置表

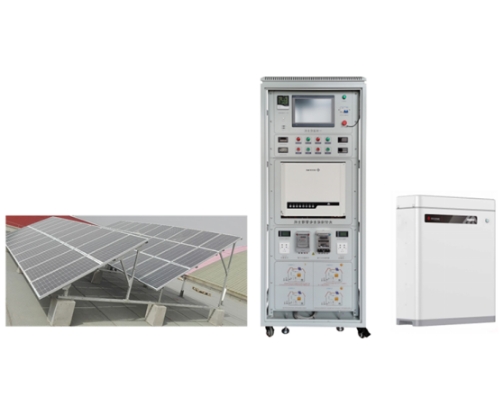

太阳能光伏储能发电教学系统,光伏发电储能微电网实训设备配置包括光伏储能发电系统控制柜、太阳能电池板、储能逆变器、通讯模块、磷酸铁锂电池系统柜、储能机柜、光伏汇流箱、环境监测仪、电线电缆、电能表、监控软件等设备及配件。
八、总结
太阳能光伏储能发电教学系统,光伏发电储能微电网实训设备通过模块化设计、丰富的实验内容和先进的监控技术，为学生提供了一个全面、真实、先进的实训环境，有助于提升他们的专业能力和实践技能，同时促进节能减排和环保意识的提升。
QY-T22型5KW光伏储能发电教学系统是一个集教学与实践于一体的先进平台，专为电气工程及其自动化和建筑电气与智能化专业的学生设计。该系统提供了全面的光伏发电技术原理实验环境，涵盖了光伏电池特性、串并联连接、控制器工作原理、完整的光伏发电系统以及自动跟踪技术等多个方面的实验内容。通过实际操作和管理这个系统，学生能够亲身体验从理论到实践的全过程，加深对光伏发电技术的理解，并提升专业能力和实践技能。
