智能制造技术教学设备,智能制造智能工厂实训室平台

一、产品概述

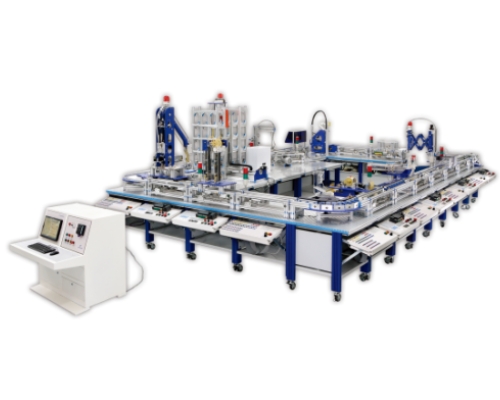

智能制造技术教学设备,智能制造智能工厂实训室平台包含1个总控单元和9个从控单元(托盘堆解单元、下料单元、喷漆烘干单元、加盖单元、穿销单元、伸缩换向单元、装配检测单元、废品分拣单元、双排仓储单元),以及传输转向单元。系统采用模块化设计,可单站控制或联机通讯,每个从控单元都支撑在750750800mm的平台上。系统旨在帮助学生全面掌握机电一体化技术的应用、开发和集成技术。

二、整机参数

整机尺寸:500040001800mm

整机容量:≤4KVA

适用电源:220VAC±10%(50Hz)

三、产品特点

工业性:采用工业一线品牌的标准件,非标件加工和电气配线符合工业标准。

开放性:开放电路气路配线、机械装调功能,电气部分接口自由,机械部分可添加新模块升级。

综合性:涵盖PLC控制技术、智能仪表控制技术、运动控制技术等多元化技术实训内容。

便捷性:模块化设计,结构统一,升级扩展灵活,各单元分为手动/自动模式。

安全性:具备接地保护、过载保护、短路保护、漏电保护等功能,符合国标和环保标准。

四、产品组成与实训内容

4.1 总控单元

CPU(1215C):包含PLC、软件授权、编程电缆。

人机界面:10.4" TFT液晶显示,MCGS嵌入式组态软件。

其他组件:开关电源、断路器、调压过滤器、静音空气压缩机、工件托盘等。

4.2 托盘堆解单元

主要功能:完成托盘的堆垛和解垛。

组成:自动落料仓、堆垛解垛装置、平带输送机、配电板、支撑平台等。

实训功能:自动落料仓装调、气动堆解装置装调、气动回路控制等。

4.3 下料单元

主要功能:将料仓内的工件间歇性落料至托盘。

组成:间歇机构、同步带夹送装置、料仓、平带输送机、配电板、支撑平台等。

实训功能:间歇机构/直齿轮组/同步带轮机械装调、直流减速电机控制等。

4.4 喷漆烘干单元

主要功能:模拟喷漆、加热、烘干工作。

组成:喷漆箱体、喷嘴、加热装置、测温装置、排风装置、平带输送机、配电板、支撑平台等。

实训功能:加热调功、调温PID控制等。

4.5 加盖单元(含机器人)

主要功能:通过摆臂搬运料槽内的上盖装配至工件主体。

组成:缓冲料道、摆臂装配机构、平带输送机、配电板、支撑平台等。

实训功能:机械摆臂装调、气动吸盘调试、直流减速电机控制等。

4.6 穿销单元

主要功能:通过工件销钉装配工件主体与上盖。

组成:电动循环送料机、穿销工位、平带输送机、配电板、支撑平台等。

实训功能:直流减速电机控制、气动回路控制等。

4.7 伸缩换向单元

主要功能:完成工件成品的气动转向和空中运送。

组成:扇齿轮齿条转向装置、平面连杆装置、货叉、配电板、支撑平台等。

实训功能:扇齿轮齿条机构/平面连杆机构装调、直流减速电机控制、气动回路控制等。

4.8 装配检测单元

主要功能:检测工件成品的装配质量。

组成:防护罩、传感器组、平带输送机、配电板、支撑平台等。

实训功能:传感器调试与信号采集等。

4.9 废品分拣单元

主要功能:根据检测结果分拣工件废品。

组成:三轴气动吸盘分拣机、废品线、平带输送机、配电板、支撑平台等。

实训功能:三轴气动分拣机装调、气动回路控制等。

4.10 双排仓储单元

主要功能:工件成品的分类码垛储存、库存检测、指定出库。

组成:三自由度码垛机、货架、配电板、支撑平台等。

实训功能:伺服电机调速与定位控制、三轴电动码垛机装调、人机界面组态等。

五、总结

智能制造技术教学设备,智能制造智能工厂实训室平台通过模块化设计,将多种机电一体化技术实训内容整合在一起,提供了一个全面、灵活、易于扩展的实训平台。学生可以在这个平台上进行从简单到复杂、从零部件到整机的实训操作,从而全面掌握机电一体化技术的应用、开发和集成技术。

QY-JDYT47智能制造实训系统(含机器人)

QY-JDYT47智能制造实训系统(含机器人)由1个总控单元、9个从控单元(托盘堆解单元、下料单元、喷漆烘干单元、加盖单元、穿销单元、伸缩换向单元、装配检测单元、废品分拣单元、双排仓储单元);另外包含直线传输或转角传输辅助单元;本产品采用模块化设计,即可单站控制,也可联机通讯;除总控单元外,其余各单元的支撑框架均采用750*750*800mm的支撑平台。
