一、概述

工业自动化网络控制实训装置主要是为了培养新一代工业自动化人才、提升教学质量和教学效果、加强校企合作、提高学校综合实力和竞争力、推进工业自动化技术的普及和应用以及提升学生的创新能力和实践能力。通过实训室的建立和使用，学校可以为社会培养更多的高素质工业自动化人才，促进我国工业自动化事业的快速发展。

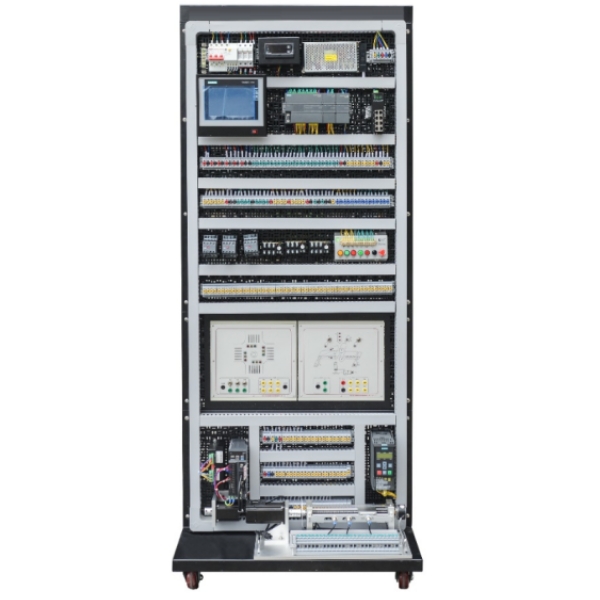

工业自动化网络控制实训平台以网孔架为基础实训单元，仿真企业真实环境，可开展PLC系统基础模块连接实训。该工作台采用单面实训方式，实训区主要由电源单元、PLC单元、PLC学习箱单元、基础实训单元、扩展实训区（伺服控制小车运动实训单元、步进电机单元和变频器单元）六大部分组成。

二、产品简介

工作台实训内容丰富，涉及知识点广泛，其中包含了：西门子S7-1200系列PLC的实训；触摸屏的实训；触摸屏与PLC通讯的实训；该工作台可选用不同的PLC学习箱进行不同的实验项目，如舞台灯光实训；十字路口交通灯控制实训；四节传送带控制的实训；邮件分拣实训；四层电梯实训；步进电机实训；水塔水位实训；自动配料实训；运料小车实训；伺服电机的控制实训；变频器的控制实训；小车运动控制实训；编码器控制实训；PLC与变频器PROFINET总线通信等；以及继电器-交流接触器系统的电动机正反转，星-三角，两台电机的顺序控制等实训。气动系统控制实训等项目，实训内容从易到难，便于学生更轻松高效的学习PLC知识。

该实训中心是为培养现代化制造业、现代化服务业培训专业人才和复合型人才的基地,实训中心除了对校内的老师和学生培训外，还可面向社会和企业人才的专业培训。培训的项目PLC控制技术、PLC通讯技术、触摸屏技术。面向的人才有电子技术类人才、可变程控制器程序设计类人才、触摸屏应用类人才、自动化系统集成类人才、机器（包括自动化生产线和数控）设备的开发、维修类人才等。服务的行业有钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输等。

三、技术参数

1、输入电源：三相五线AC 380V±10%  50HZ

2、输入功率：≤1kw

3、工作环境：

1）温度： -10℃～+40℃

2）相对湿度：≤90%（+20℃）

3）海拔高度：≤4000m

4）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃

4、设备重量:100kg

5、外形尺寸：长×宽×高=800mm×800mm×1940mm

四、实训内容

Ø西门子S7-1200 PLC的实训

Ø触摸屏的实训

Ø触摸屏与PLC通讯的实训

Ø伺服电机的控制实训

Ø变频器的控制实训

Ø小车运动控制实训

Ø编码器控制实训

ØPLC与变频器PROFINET总线通信

Ø继电器-交流接触器系统的电动机正反转，星-三角，两台电机的顺序控制

五、功能特点

1.工作台

工作台采用方形钢材焊接而成，共分为两个工作面，每个工作面由网孔板拼接而成，网孔板两端直接用螺栓与工作台固定。

工作台组成：

本设备采用单工作面，可满足西门子S7-1200 PLC基础实训。在实训时，可进行两种接线方式，一种为学习型接线，其采用即插即用型端子插接方式接线，使用灵活，可增强学生对PLC接线的认识。另一种为直接接线方式，该方式更加接近工厂实际，能更好的提高学生接线的动手能力。

多功能接线端子(图片仅供参考，以实物为准)

2.实训区

实训单元组成：网孔板实训区主要由电源单元、PLC单元、PLC学习箱单元、基础实训单元、小车运动单元、变频器单元等组成。

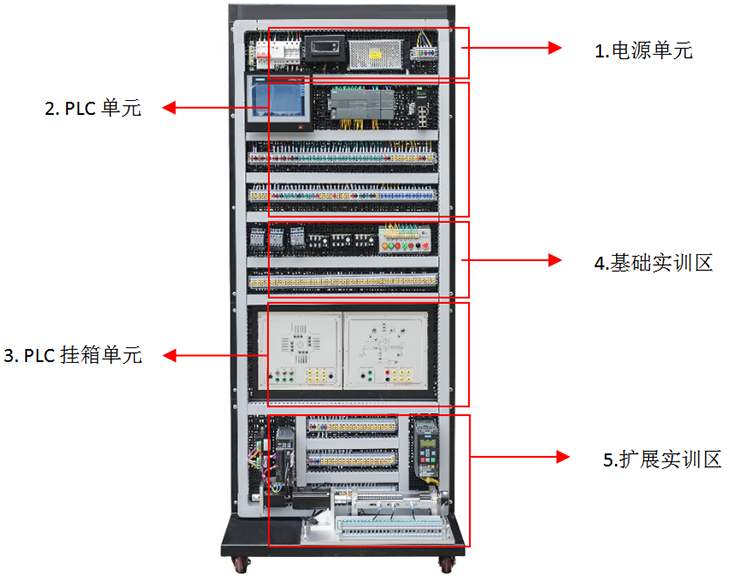

实训区分布图(图片仅供参考，以实物为准)

（1）电源单元

电源单元图(图片仅供参考，以实物为准)

组成：三相四线漏电保护开关、380V指示仪表、开关电源、即插即用端子、双层端子、保险丝端子，导轨；

功能：提供交流380V、220V、直流24V的电压供电，满足整机的需求。

（2）PLC单元

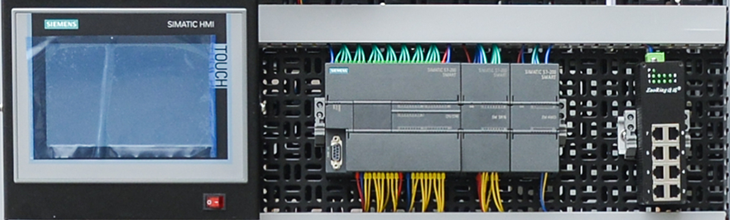

 PLC单元图(图片仅供参考，以实物为准)

组成：昆仑通态TPC7062Ti触摸屏，西门子S7-1200 PLC，线槽

功能：本单元为整机逻辑控制单元，可完成触摸屏编程组态的实训、PLC编程的实训、触摸屏与PLC之间的通讯实训、PLC之间的通讯等内容。

（3）PLC学习箱单元

PLC学习箱单元图(图片仅供参考，以实物为准)

1套 信号模拟，包含的模拟器件提供真实的模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。包括：

1)2个 电压表，测量AQ输出电压。

2)2个 直滑电阻，提供0~10V 直流电压信号。

3)8路开关和8路LED显示。

配套教学使用的对象，三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带等模拟控制实训，指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用，为适用各类PLC模块具有输入信号高低电平切换功能。

组成：接线端子、PLC实训模块；

功能：该单元为PLC学习仿真区，可通过即插即用端子与PLC端进行连接，完成各类实训，方便快捷。通过选择不同的实验箱可满足电机控制、步进电机、铁塔之光、邮件分拣机、自控成型机、自动轧钢机等十多个实训。

（4）基础实训区单元

基础实训区单元图(图片仅供参考，以实物为准)

组成：继电器、交流接触器、热继电器、按钮指示灯、导轨、线槽、双层端子；

功能：该单元可以完成三相电机正反转控制实训，将实训模块所实训的个别功能进行实体化，与实训模块形成对比，更有利于学生的学习。

（5）扩展实训区

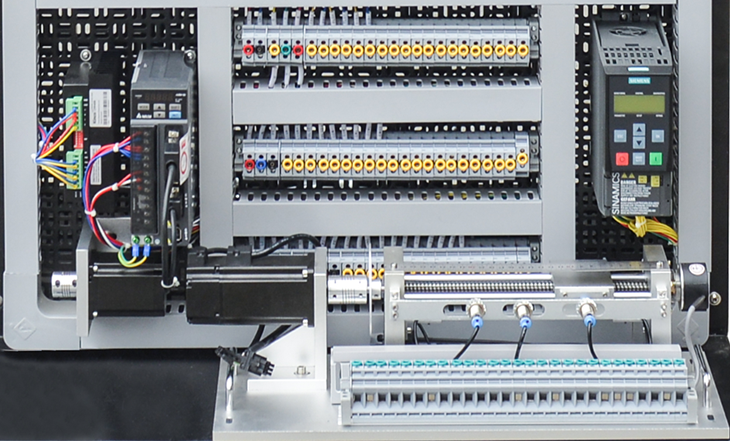

 扩展实训区(图片仅供参考，以实物为准)

组成：伺服系统、步进系统、变频系统、小车运动模块、三相异步电动机模块；

功能：该单元对实训内容进行了更深层次的提升，以实物模型为实训对象，学生通过在这个区域的实训，使其了解及掌握工业上运用非常广泛的运动控制技术与变频控制技术。
