局部阻力系数测定的主要部件为局部阻力实验管路，它由细管和粗管组成一个突扩和一个突缩组件，并在等直细管的中间段接入一个阀门组件。每个阻力组件的两侧一定间距的断面上都设有测压孔，并用测压管与测压板上相应的测压管相联接。当流体流经实验管路时，可以测出各测压孔截面上测压管的水柱高度及前后截面的水柱高度差rh。实验时还需要测定实验管路中的流体流量。由此可以测算出水流流经各局部阻力组件的水头损失hζ，从而最后得出各局部组件的局部阻力系数ζ。

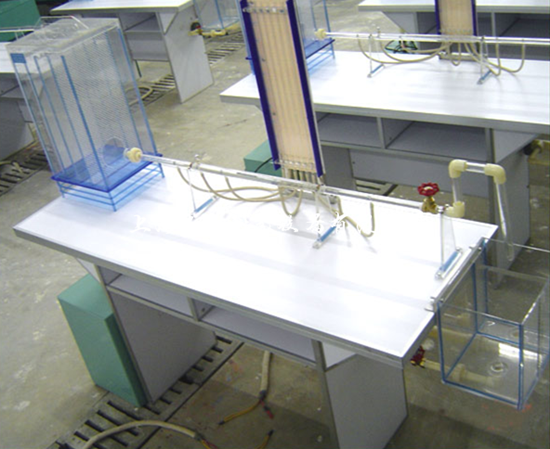

局部阻力系数测定实验台
↓↓↓点击图片↓↓↓
