静电除尘原理
静电除尘器的除尘原理是使含尘气体的粉尘微粒，静电除尘器的除尘过程发生在电场里，电场由阳极和阴极组成。通常阳极为板状，并且接地，阴极为线状，有的其上有等距离分布的尖端放电点。高压供电装置为电场提供高压直流电源，加在正、负电极之间。通常情况下，气体中只含有极其微量的自由电子和离子，因此可视为绝缘体。根据电荷“异性相吸，同性相斥”的原理，在气体电离后，大量的自由电子和正负离子会向异极运动。在运动过程中，它们与烟气气流中的尘粒相碰撞而吸附其上，使得尘粒带电，这就是尘粒荷电。在高压静电场中荷电，荷电尘粒在电场的作用下，趋向集尘极和放电极，带负电荷的尘粒与集尘极接触后失去电子，成为中性而粘附于集尘极表面上，为数很少带电荷尘粒沉积在截面很少的放电极上。然后借助于振打装置使电极抖动，将尘粒脱落到除尘的集灰斗内，达到收尘目的。
静电除尘器的除尘原理是使含尘气体的粉尘微粒，静电除尘器的除尘过程发生在电场里，电场由阳极和阴极组成。通常阳极为板状，并且接地，阴极为线状，有的其上有等距离分布的尖端放电点。高压供电装置为电场提供高压直流电源，加在正、负电极之间。通常情况下，气体中只含有极其微量的自由电子和离子，因此可视为绝缘体。根据电荷“异性相吸，同性相斥”的原理，在气体电离后，大量的自由电子和正负离子会向异极运动。在运动过程中，它们与烟气气流中的尘粒相碰撞而吸附其上，使得尘粒带电，这就是尘粒荷电。在高压静电场中荷电，荷电尘粒在电场的作用下，趋向集尘极和放电极，带负电荷的尘粒与集尘极接触后失去电子，成为中性而粘附于集尘极表面上，为数很少带电荷尘粒沉积在截面很少的放电极上。然后借助于振打装置使电极抖动，将尘粒脱落到除尘的集灰斗内，达到收尘目的。
电除尘按集尘器的结构上分为管式电收尘器和板式电收尘器
圆管型：电晕线装在管的中心，电晕极和集尘极的极间距均相等。电场强度变化均匀，但清灰比较困难，除硫黄、黄磷等特殊情况外，一般采用湿式清灰。含尘气体从管的下方进入管内，往上运动，故仅适用于立式电除尘器。集尘极为圆管、蜂窝管、多段喇叭管、扁管等等。管径一般为150～300mm，管长2～5m。由于单管电除尘器通过的气量少，在工业上通常采用多管并列组成的多管电除尘器。为了充分利用空间，可以用六角形管代替圆管。
平板型：集尘极由平板组成，电场强度变化不均匀，清灰方便，制作安装比较容易。一般在采用 60~70KV 变压器的时，板间距一般为0.2~0.35 米，极板总长度可根据对除尘效率高低的要求而定。通道数视气量而定，少则几十，多则几百。结构布置较灵活。试验中我们采用上海求育www.mmaan.com的静电除尘实验装置来了解电除尘器的电极配置和供电装置，观察电晕放电的外观形态。测定板式静电除尘器的除尘效率。管道中各点流速和气体流量的测定。板式静电除尘器的压力损失和阻力系数的测定。确定静电除尘器的风压、风速、电压、电流板间距等因素对除尘效率的影响。
↓↓↓点击图片↓↓↓

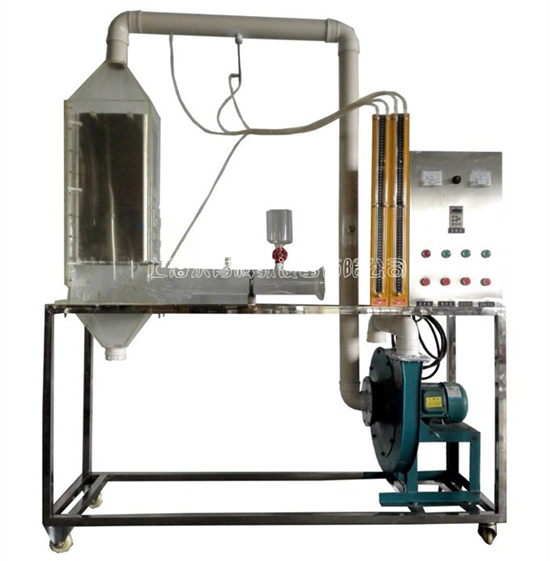

静电除尘实验装置
