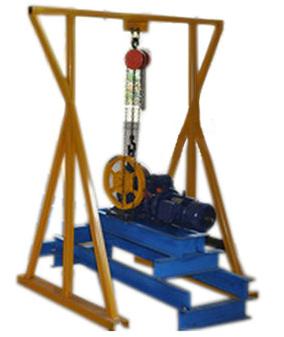

电梯曳引系统安装实训考核装置QY-DT17
文章来源：
一、产品简介
QY-DT17电梯曳引系统安装实训考核装置的作用是产生输出动力，通过曳引力驱动轿厢的运行。曳引系统主要由曳引电动机、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳等部件组成。曳引机通过曳引钢丝绳经导向轮将轿厢和对重装置连接，其输出转矩通过曳引钢丝绳传送给电梯轿厢，驱动力通过曳引绳与绳轮之间的摩擦力产生。
二、产品特点
1、装置采用了钢结构电梯井道平台设计，遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
2、装置采用真实机构器件，使学生学到的与实际应用的一致；模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作。
3、装置的框架设计能够使学生更直观地了解曳引系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。通过该装置，也可进行电梯人工盘车练习，掌握其要点。另外学生也可根据相关图纸要求，借助模拟井道框进行电梯井道放样与导轨安装。
三、技术参数
1、整机重量：≤600kg；
2、外形尺寸：4000mm×3200mm×4200mm（长×宽×高）；
3、限速器下行机械动作速度：≤0.75m/s；
4、安全钳动作速度：≤1m/s；
5、曳引机额定速度：0.4m/s；
6、曳引机额定载重：450kg；
7、曳引机防护等级：IP41；
四、实训项目
1、T型导轨（轿厢导轨）安装与调整；
2、对重导轨安装与调整；
3、曳引机架的安装与调整；
4、曳引机的安装与调整；
5、轿厢龙门架的安装；
6、T型导轨上导靴的安装；
7、安全钳连杆的安装；
8、对重框的安装；
9、限速器的安装；
10、曳引绳的悬挂；
11、涨紧装置的安装与调整；
12、T型导轨下导靴的安装；
13、安全钳与下导靴的调整；
14、限速器与安全钳的联动调整；
15、导轨与导靴的保养；
16、曳引机的保养；
17、曳引绳的保养；
18、限速器－安全钳的保养；
19、人工盘车的练习。
五、配置清单
|
序号
|
名称
|
数量
|
单位
|
备注
|
|
1
|
钢构平台
|
1
|
台
|
|
|
2
|
曳引机
|
1
|
台
|
|
|
3
|
曳引机架
|
1
|
台
|
|
|
4
|
缓冲垫
|
4
|
块
|
|
|
5
|
工字钢横梁
|
2
|
条
|
|
|
6
|
曳引钢丝绳
|
1
|
套
|
单向
|
|
7
|
绳头组合
|
1
|
套
|
|
|
8
|
绳头板
|
1
|
套
|
|
|
9
|
限速器－涨紧装置
|
1
|
套
|
|
|
10
|
限速器钢丝绳
|
1
|
套
|
|
|
11
|
盘车手轮
|
1
|
个
|
|
|
12
|
导向轮
|
1
|
个
|
|
|
13
|
C型钢垫块
|
4
|
块
|
|
|
14
|
主轨支架
|
4
|
套
|
|
|
15
|
副轨支架
|
4
|
套
|
|
|
16
|
主导轨
|
2
|
条
|
|
|
17
|
副导轨
|
2
|
条
|
|
|
18
|
龙门架
|
1
|
套
|
|
|
19
|
安全钳
|
1
|
对
|
渐进式
|
|
20
|
安全钳连杆机构
|
1
|
套
|
|
|
21
|
主导靴
|
4
|
只
|
滑动导靴
|
|
22
|
轿厢反绳轮
|
1
|
个
|
|
|
23
|
反绳轮缓冲座
|
1
|
套
|
|
|
24
|
对重框架
|
1
|
套
|
|
|
25
|
对重反绳轮
|
1
|
个
|
|
|
26
|
对重导靴
|
4
|
只
|
滑动导靴
|
|
27
|
液压缓冲器
|
1
|
个
|
耗能
|
|
28
|
聚氨酯缓冲器
|
1
|
个
|
蓄能
|
|
29 |
安装工具
|
1
|
套
|
扳手、螺丝刀、卷尺、锤子等
|
|
30 |
随机资料
|
1
|
份
|
实训指导书与相关图纸等
|
