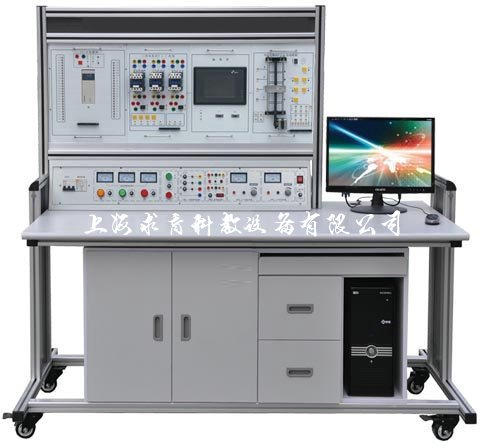

PLC工业控制网络实训装置QY-BC11
文章来源：
装置可以进行多参数多组件 PLC 工业控制网络，实训台应配备 PLC 成套系列，上位机标准工控组态软件、工业控制通讯网络，外加多组件实景受控对象，组成网络控制实训平台。
实训平台采用积木式单元结构，便于功能撤分、整合，构造简单、复杂工控系统， 以满足差异化实用工程教学实训。网络型工控实训平台能使受训者通过按工程化实景，体验工控高速数据通道、先进的工控现场总线、远 程 I/O 测控、实景模拟“三地四级”控制等。
一、产品参数
1、开放式操作平台：硬件系统：PLC、触摸屏、变频器、电源模块、 网络模块、电机变频调速组件、运动控制组件、温度测控组件、压力 测控组件等，继电器，开关，断路器等。
2、工业控制网络：工业以太网、工控现场总线、编程软件、组态软 件等。
3、工业实景测控组件：各测控模块、电路完全按工业标准构造搭建。
4、工程控制灵活多样：单元化、组合化结构将测控对象、通道和微 机灵活的构成单机、单站或多机、多站或主从结构等工程教育实训系 统。
5、系统模块化设计，积木式单元，便于功能拓展和更新。
6、由 CPU 电源模块、CPU 模块、信号模块连接器、触摸屏面板、A/D 转换模块、D/A 转换模块、数字量输入 DI、数字量输出 DO 模块、远 程模块、变频器功率单元、变频器控制单元、BOP 操作面板、计数模 块等成套完整，性能稳定可靠，使用安全的集成工程教育实训系统。
7、材质：铝型材、钢材网板。
二、产品配置
1、具体配置：CPU 1511-1 PN， 组态/编程软件：V15（FWV2.5),参 考尺寸 H*D(mm)≥35*147*129，额定电源电源电压： 24 V DC，3 A； 通信模块，CM PtP，RS422/485，高性能型，通讯协议：自由口 3964 （R）Modbus RTU 主 / 从，通讯速率：115.2 kbit/s； 以太网通讯模块；
数字量输入/数字量输出 DI/DQ 32x24VDC/32xDC24V/0.5A BA；包括 前连接器（直插式）； 模拟量输入/模拟量输出 AI/AQ 4xU/I/RTD/TC 2xU/I ST；包括前连 接器（直插式）； 安装导轨 S7-1500 导轨，482 mm 存储卡，4 MB。；
2、S7-1200 配置：CPU 1215C， 24V DC； 通信模块 CM 1241，RS422/485； 以太网通讯模块； 模拟量输入 4AI;13 位。 3、S7-200SMART 配置要求：CPU ST60 DC/DC/DC；模拟量模块 EM AM06。
4、触摸屏：SIMATIC HMI 新一代精简面板 KTP700，按键+触摸操作， 7 寸，6.5 万色显示，集成 Profinet 接口，WinCC Basic
5、变频器：SINAMICS V20, 1AC230V 0,75KW。
6、温度变送器（温度测量范围 0--100°两线式，电源 DC24V，输出 信号 4--20mA）；
7、压力（称重）变送器及托盘（重量测量范围 0--1000 克电源 DC24V 输出信号 4--20mA 带固定装置和托盘）。
8、砝码：50 克、100 克、500 克标准砝码（M2 等级标准砝码）； 开关电源（输入 AC220V，输出 DC 24V，容量 120W）；
9、电动机（三相鼠笼异步电机：交流 380V/△，180W，带实验室快 速接线插孔）；
10、60 直流伺服电机+驱动器，2500 线编码器。
11、57 数字式混合闭环步进电机：静力矩：2.3N.m 额定电流：4A 转 速 2000 转。兼容 1000 线和 2500 线编码器；
12、57 步进电机驱动器：电流可以任意设置（0---7A 范围内）；可 驱动 42、57、60 系列闭环步进电机；脉冲、方向，使能 5-24VDC 信 号输入；脉冲响应频率最高可达 200KHZ。
13、由步进电机、伺服电机实现的运动执行机构的行程≥300mm。
14、台式计算机 1 台。处理器不低于 10 代 i5；内存≥16G；硬盘≥1T；显示器≥23 英寸。安装博途等编程软件及相关通讯软件。
