PLC可编程控制器实训装置网络型QY-BC07

文章来源：

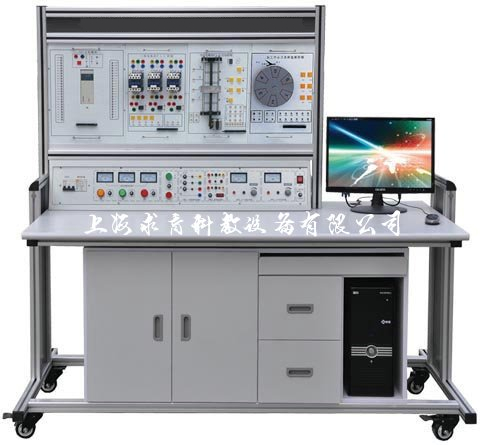

产品名称：PLC可编程控制器实训装置网络型QY-BC07
产品型号：QY-BC07
产品价格：

一、产品简介
QY-BC07网络型PLC可编程控制器综合实训装置是依据《可编程控制器技术》、《可编程控制器及其应用》等课程教学开发的实验设备。PLC主机选用日本三菱FX2N-48mR可编程控制器，增加了通信模块，具有以下特点。
1、装置采用组件多结构，PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。实验对象接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
2、PLC主机采用三菱FX2N-48mR，功能更强大（也可选择西门子或欧姆龙，价格另议），增加通讯模块。
3、装置采用MCGS工控组态软件，打开软件编辑环境，任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图，并进行实验动态跟踪教学。
4、PLC主机网络实验教学：
该实验装置具有两种通讯模式：A、1：N通信，一台电脑（主站）控制16台PLC主机（从站）进行通信实验；B、N：N通信，PLC主机与PLC主机间实现通信（总共8台PLC主机），任何一台PLC主机（主站）与7台PLC主机（从站）通信。
5、实验室局域网实验教学，每台PLC实验装置均配上电脑（自备或代购），可构成PLC实验室局域网，进行网络化教学实验。
二、产品配置
1、PLC可编程控制器实验台：提供三相电源，直流稳压电源及安全保护装置
2、PLC可编程控制器实验装置(挂箱规格：40×24×6 cm3)：
（1）交通信号灯PLC自动控制实验挂箱
（2）搅拌器的PLC自动控制实验挂箱
（3） LED数码管显示PLC自动控制实验挂箱（实物）
（4）四层电梯的PLC自动控制实验挂箱（实物）
（5）加工中心刀具库选择控制实验挂箱（实物）
（6）艺术彩灯造型的PLC控制实验挂箱
（7）电机的自动控制实验挂箱（实物）
（8）步进电机的PLC控制实验挂箱（实物）
（9）模拟电视发射塔实验挂箱
（10）自动送料装车系统实验挂箱
（11）自动售货机实验挂箱
（12）自动成型系统实验挂箱
（13）水塔自动供水系统实验挂箱
（14）邮件自动分拣系统实验挂箱
（15）自动洗衣机系统实验挂箱
（16）电镀系统实验挂箱
（17）继电器控制实验挂箱
（18）三相鼠笼电动机 380V Y /△接法
（19）基础实验挂箱
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、工控组态软件
7、PLC可编程控制器（接口都已引到面板）及转接通迅电缆。
8、51/96/8088/8086三合一单片机实验开发系统（包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等）
9、电脑或手持编程器（用户自备或代购
三、技术性能
1、输入电源：三相四线电源，输入时指示灯亮。
2、电源输出：有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压输出（数显）
D．+5V/1A直流稳压输出（数显）
E．±12V/1A直流稳压输出（根据装置需求而定）
3、PLC可编程控制器：品牌、型号：三菱FX1N--40mR（输入24点，输出16点），也可选择西门子、欧姆龙，价格另议。
4、重量：100Kg
5、外形尺寸：160×75×150 cm3
四、实验项目
PLC可编程控制器实验系统：
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验（实物）
10．四层电梯的PLC自动控制实验（实物）
11．加工中心刀具库选择控制实验（实物）
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验（实物）
14．步进电机的PLC控制（实物）
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
22．电镀过程控制实验
23．三相鼠笼式异步电动机点动和自锁PLC控制(实物)
24．三相鼠笼式异步电动机联动正反转PLC控制(实物)
25．三相鼠笼式异步电动机带延时正反转PLC控制(实物)
26．三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
27．MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
28．针对实验项目的具体要求，学生自行编辑组态棒图进行实验。
