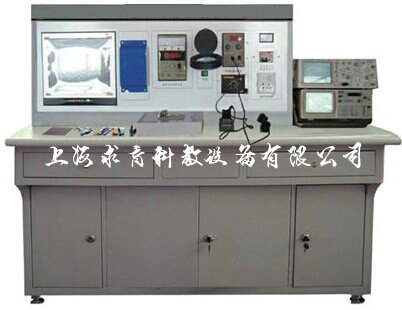

手机维修操作实训台

一、产品简介
QY-JDSY17手机维修操作实训台是根据目前市场流行的主导机型,涵盖手机常见的典型故障演示和维修资料检索,能适时及时处理各类手机硬件软件故障。
二、产品配置
平台部分
1、平面台80*140,内嵌14寸显示屏,平面下有电脑机箱键盘位和电路板抽屉及工具箱
2、竖面台140*45,后置手机维修专用电源,射频信号源AT808,免拆机电脑软件维修仪电压表、频率表各种接口茶座、指示灯、各类开关、电源接口茶座等。
器件配置部分
1、SDN热风拆焊台
2、防静电控温电焊台
3、手机电路板卡具盒
4、通用专用工具
三、配置清单

货号

          名称

  单位

数量

4

专用维修电源及接口PHS1501

1

5

929台灯

1

6

快克单/双功率超声波清洗器

1

7

PPDT5起子

1

8

PPDT6起子

1

9

PPD十字起

1

10

PPD三角起子

1

11

防静电镊子

1

12

PPD锡丝

200

13

植锡板

1

14

卡具

1

15

手术刀,刀架

1

16

PPD30G锡架

2

17

PPD吸锡带

1

18

飞线

1

19

助焊剂(焊宝)

1

20

酒精瓶(W40)

1

21

培训教材(上下册)

1

22

免拆机维修软件及硬件

1

23

瑞克858D

1

24

瑞克936H

2

25

HS-GMS05A光盘

1

26

HS-GMS05A使用手册

1

四、实验内容
(一)手机(GSM)电路原理实验部分
1、手机电源供电切换电路部分
1.1、电源供电切换电路部分
1.2、开机过程及电源模块稳压输出电路部分
1.3、充电电路实验部分
1.4、其他供电电路实验
2、手机(GSM)射频(接收、发射、频率合成器)电路实验
2.1、发射机电路实验
2.2、 天线开关电路实验
2.3、 接收频率合成器实验
2.4、发射VCD电路实验
2.5、 功率放大和功率控制电路实验
2.6、 接收机射频电路实验
2.7、负压产生电路实验
3. 逻辑音频电路(听筒、话筒、和振铃电路)
3.1、听筒、话筒和振铃电路实验
3.2、震动驱动电路实验
3.3、信号灯控制电路实验
3.4、背景灯控制电路实验
3.5、其他实验:SIM卡接口电路实验;显示屏接口电路实验;键盘电路实验
(二)手机基本使用实验(练习性的实验)
1、手机按摩和接灯电话练习
2、利用手机菜单设置手机功能练习
3、收发短消息练习
4、修改待机画面练习
5、设置个性化铃声练习
6、存储电话号码练习
(三)手机的假故障排除实验
1、找不到网络假故障的排除
2、能呼入无法打出电话假故障的排除
3、不读卡假故障实验
4、不开机假故障实验
(四)手机机体的拆卸实验
1、摩托罗拉V998手机的拆卸练习
2、摩托罗拉A6188手机的拆卸练习
3、摩托罗拉V60手机的拆卸练习
4、摩托罗拉V66手机的拆卸练习
5、爱立信T28手机的拆卸练习
6、诺基亚3310、8210手机的拆卸练习
7、三星N188、A188、A288手机的拆卸练习
8、西门子3508手机的拆卸练习
9、松下GD92手机的拆卸练习
(五)手机焊接练习
1、热风枪的使用练习
2、电烙铁的使用练习
3、手机小元件的拆卸和焊接
4、手机贴片集成电路的拆卸和焊接
5、手机BGA新片的拆卸和焊接
(六)手机常用维修仪器的使用练习
1、直流稳压电源的接口使用练习
2、万用电表的使用练习
3、示波器的是使用练习
3.1、13M时钟和32.768M信号的测量
3.2、发射VCD控制信号的测量
4、RXI/Q、TXI/Q信号的测量
4.1、接收RXON、发射TXO信号的测量
4.2、CPU输出的SYNDAT、时钟SYNCLK、和使能SYNEN信号的测试
4.3、卡数据SIMDAT、SIMCLK、SIMRST信号的测试
4.4、显示SDATA、SCLKXINHAO测试
4.5、受话器信号的测试
4.6、振铃信号的测试
4.7、照明灯驱动信号的测试
5、频宽调制信号(PWM)的测试
6、频谱分析仪的使用练习
6.1、低噪声放大器的测试
6.2、混频器的测试
6.3、本振电路的测试
6.4、接收中频电路的测试
6.5、发射VCD道路的测试
6.6、功率放大电路的测试
6.7、13M基准时钟信号的测试
7、 射频信号源的使用练习
(七)手机常见供电电压的测试
1、外接电源供电电压的测试
2、开机信号电压的测试
3、射频电路供电电压的测试
4、SIM卡供电电压的测试
(八)手机维修软件的使用练习
1、拆机带电脑软件维修的使用
1.1、LABTOOL—48硬件和元件的安装
1.2、数据收集练习
2、全功能免拆机带电脑软件维修仪的使用
2.1、BOX王的硬件软件安装
2.2、BOX王的使用
3、收集测试卡、转移卡、和覆盖卡的使用
(九)典型手机常见故障演示
1、摩托罗拉V998故障演示
1.1不开机故障
A、开机线不正常或电源IC不工作引起的开机
B、电源切换管、升压电路不正常引起的不开机
C、电源ICU900引起的不开机
D、功放损坏引起的不开机
E、13M时钟不正常引起的不开机
F、软件故障引起的不开机
1.2、不入网故障演示
A、频供电不正常引起的不入网
B、振电路异常引起的不入网
C、收前端引起的不入网
D、放异常仪器的不入网
E、波器异常引起的不入网
F、送话故障
G、筒无声故障
H、振铃震动故障
I、读卡故障
J、 不显示故障
2、爱立信T28手机故障演示
2.1、开机
A、软件故障不开机
B、电源供电故障不开机
C、中频模块故障不开机
D、13M时钟电路异常不开机
E、功放模块击穿不开机
2.2、不入网故障
A、功放模块不正常而不入网
B、N234异常不入网
C、天线开关道路异常不入网锁相环路异常不入网
D、多模转换器异常不入网
E、手机机无声故障
F、送话故障
G、振铃故障
H、示电压异常引起的不显示
I、读卡故障
3、诺基亚3310手机故障演示
3.1、不开机
A、电池触片不良的不开机
B、13M信号异常不开机
C、N201电源模块异常不开机
D、微处理器D300异常不开机
3.2、不入网
A、天线客开关电路不良不入网
B、高频滤波器异常不入网
C、13M信号频率偏差不入网
D、中频电路异常不入网
E、N500异常不入网
F、功放电路异常不入网
3.3、送话无声、声音小、声音沙哑或噪声大
3.4、对方听不到声音或电流声太大
3.5、不振铃或振铃声小
3.6、不振动
3.7、显示异常
3.8、SIM卡故障
