“智能电子产品检测维修一体化实训中心管理平台软件”是支撑“智能电子产品检测维修一体化自动测试软件"与"智能电子产品检测维修一体化综合平台"正常运行的中心管理软件。（软件自主研发，简单明了，功能全面，教师可使用这个这个软件管理测试收集学生的考试成绩及设置学生练习模式）

支持Windows 10(64位）系列安装环境；

支持网络部署采用DHCP；

支持台式机系列、笔记本系列、显示器系列、智能硬件系列功能板的设置及管理；

支持练习、考核两种模式，方便开展日常教学及考核；

支持练习题库管理、考核题库管理；

支持方便的进行故障设定，只需勾选上对应的区域就可设定；

支持练习模式、考核模式阶段控制，可以实现远程控制智能检测软件；

支持练习模式、考核模式支持过程监控，可监控学生的操作进度以及成绩，并且学生成绩可实名对应；

支持在线客户端的查询与解绑；

支持料件管理，实现对料件申领的操作，可以同意或拒绝；

支持维修且提交后，系统自动评

智能电子产品检测维修一体化自动测试软件

分用户权限，支持在线组建考核任务，学员完成检测并提交任务资料。

采用扁平设计风格，清晰易懂的交互操作体验，让学员沉浸式完成目标任务。

支持Windows 10(64位）系列安装环境；

支持网络部署采用DHCP；

支持台式机系列、笔记本系列、显示器系列、智能硬件系列功能板的故障智能检测功能；

支持功能板维修前故障智能确认、维修中故障智能提示及维修后结果确认；

支持平时练习和考核两种模式功能；

支持在练习模式下，对功能板进行智能准确的检测，定位故障点，提供故障范围提示，引导学生逐步维修，并能提供维修结果；

支持在考核模式下，对功能板故障进行定位并比对，若一致方可继续考核，考后提交考核报告并实现自动评分；

支持智能提示错误操作，如插入了错误的功能板、功能板未置于开机状态、串口未连接、网络未连接等;

支持查看维修板卡所对应的电路图；

支持查看最终维修结果；

支持对错误修复的故障区域进行检测，并反馈到维修结果中；

支持电子流程的料件申领。

智能电子产品检测维修一体化综合平台

1、作为检测维修一体化测试设备（下位机）（自主开发的整套测试设备），与智能电子产品检测维修综合控制一体机（上位机）（自主开发的一体化触摸式控制机内置全正版操作系统）、智能电子产品检测维修一体化实训中心管理平台软件（教师端）（自主开发的管理端软件可供教师在实训室建立考试赛题及练习赛题）、智能电子产品检测维修一体化自动测试软件（学生端）（自主开发的测试端软件可供学生提交成绩，提交文档，也可在练习模式提示学生板卡故障区域）共同组成荟萃系列产品，支持管理员在线组建考核任务，学员检测维修任务。

计算机电路功能板故障状态自动智能检测。

全新工业设计，1.5级工业仪表测量精度水平

外观：上盖为5mm铝板，CNC加工，阳极氧化，黑色。表面铺绿色防静电胶皮，防止静电损坏待测板。机壳为1.5mm铁板喷塑。

尺寸：长430 mm宽250mm 高45mm

接口：AC电源x1，RS-232x1，40pin牛角x2

电源：输入AC电源；

按键：开机，复位

共计2个检测接口，每个接口40个检测针脚，合计80个针脚 测试的更精准，更全面

供电信号的逻辑电平输入测试、电压输入测试、可编程电源输出测试与频率输入信号测试功能组合。

电压输出15路，其中14路可编程电压输出，1路9V输出

电平输出24路，电平输入32路，电压输入16路，频率输入8路

2、支撑悬臂

颜色：黑色；材质：铝合金/冷轧钢/ABS

承重：2-9KG

过线功能：支持隐藏过线

拉伸距离：0~480mm

3、智能电子产品检测维修综合控制一体机（完美兼容自主研发软件，更稳定）

智能电子产品检测维修综合控制一体机作为业务系统载体，配合主机硬件平台及软件系统共同组成检测维修产品，支持显示业务操作过程。

13.3寸电容触屏，CPU：Intel(R)Corei5 1.80GHZ处理器   内存：4G   硬盘：256G固态硬盘以上配置

高底温：0℃~60℃

接口：USB 3.0x2，RS-232x1

电源：输入AC电源

4、其他配件

键鼠套装，接口：USB，一体机供电线、测试板供电双头DC线、串口线、国标品字电源线悬臂、用固定螺丝、内六角扳手、电线收纳管

5、具备台式机系列、台式机H81系列、笔记本系列、显示器系列、智能硬件系列功能板的故障智能检测功能；

6、嵌入式虚拟仪器及电源包含：双通道12位80MSPS实时采样模拟输入通道，输入范围±25V，可通过x10探头扩展到±250V，带宽50MHz；可配置为双通道80MSPS示波器；

1）双通道函数信号发生器/信号源，可输出正弦、方波、三角波和任意波形，最高支持频率25MHz，频率步进1Hz，波形幅度范围1mVpp - 10 Vpp，调节步进1mV；

2）频谱图仪，DC-20MHz，可选带宽和窗函数、平均模式；

3）对外供电，提供一组正负可调输出，输出电压±2V至±15V，调节步进50mV，输出电流0.5A，提供输出限流调节和输出电流监测功能；一组固定5V输出，输出电流0.6A；所有电源均带有短路保护功能；

4）波特图分析仪，频率范围为1Hz至20MHz；

5）自动量程数字万用表，3 5/6位精度，最大显示6000读数，提供交直流电压（0.1mV – 36V（安全电压））、交直流电流（0.1uA – 3A）、电阻（0.1Ω – 40MΩ）、电容（10pF – 4000uF）测量；

6）逻辑分析仪，独立16通道，最高采样率50MSPS，支持单次、连续和实时采样模式；

7）静态输入（与逻辑分析仪复用），16通道，可配置为带译码的4位数码管，或16路LED；

8）脉冲信号发生器，独立16通道，最高刷新率10MSPS，可输出自定义的脉冲序列；

9）静态输出（与脉冲信号发生器复用），可输出时钟、正负脉冲、单次边沿、电平开关等时序；

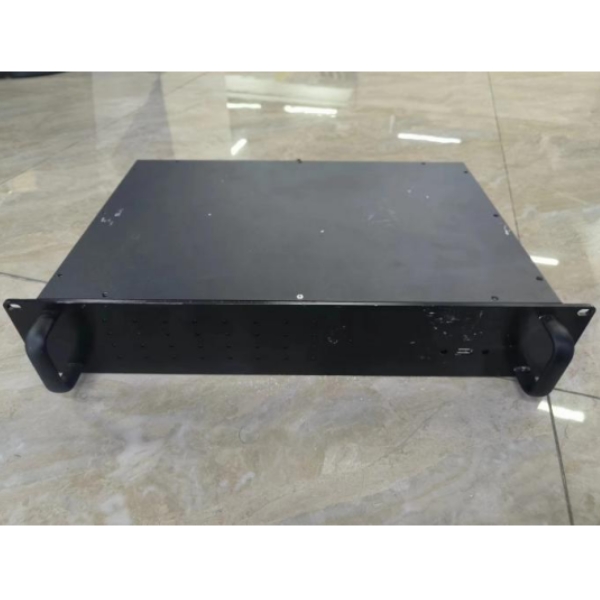

数据恢复平台

开放式结构，内部部件为工控设计，设备在机箱一侧集成各 种接口。设备外部支持 IDE 接口及相应的电源接口，SATA  接口及相应的电源接口,并且所需接口集成度高，可以方便 让学生识别，并且有防错差功能，可以防止学生在使用过程 中造成对设备及硬盘的损坏。设备为一体设计结构，集成度 高，方便学生使用。设备含有液晶显示屏、键盘、鼠标，支 持 IDE、SATA、USB、ESATA 接口。一体机内置自主研发数据 擦除与销毁系统，支持底层数据销毁、支持文件目录销毁、 支持单分区销毁、支持 USB 插拔记录及上网痕迹清除 。 自 主知识产权软件，应用于教学中遇到的各类软件数据丢失故 障，误删除，误镜像，误分区等等。设备可以查看和编辑各 类存储底层数据及底层代码。支持储存底层数据的全盘或者 部分克隆功能，并可支持有弱道硬盘的底层克隆功能。设备 支持多种文件系统恢复，其中包含

FAT\EXFAT\NTFS\EXT2\3\4\UFS\HFS 等文件系统。支持同时 扫描多种文件系统并可将得出多种结论按照正常级别分类  排列展示给用户，方便用户的查找。并且设备支持单分区扫 描和整盘扫描。对于对分区表不熟悉的用户可以简单的查找 各个分区的数据。

支持快速打开分区，对于文件系统参数错误的分区可以直接 打开并快速提取数据。在扫描上分为简单、完全和快速三种 扫描方式。并且支持各文件系统的 RAW 扫描方式。设备能够 进行硬盘逻辑故障数据恢复实训，能够进行文件及分区的逻 辑性数据销毁的实训。
