波轮式洗衣机维修技能实训考核装置QY-JDSY13

    文章来源:

  • 产品名称:波轮式洗衣机维修技能实训考核装置QY-JDSY13
  • 产品型号:QY-JDSY13
  • 产品价格:

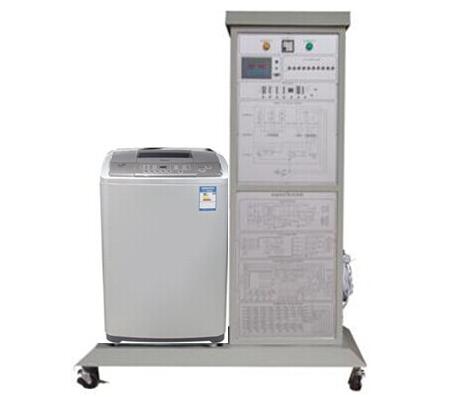

波轮式洗衣机维修技能实训考核装置

一、产品简介
QY-JDSY13波轮式洗衣机维修技能实训考核装置采用电气控制与实物分离设计,能展示电气部分与执行机构的关系,电气控制采用微处理器集成电路,对象为机械实体结构,并能够方便准确测试到内部电压、电流等参数,各实训部件之间连接专用导线配套齐全,配套部件的性能、规格等均密切结合实训的需要。装置具有实训考核功能,根据技能鉴定要求,教师可以设置隐蔽故障,学生能够更多的接触到典型的洗衣机故障,进行排故训练,提高学生的排故能力,完成学生对认知、安装、调试、维修等多种技能的实训;并能进行考核及记录误排次数,对学生进行评定。
二、技术参数
1.输入电源:单相三线~220V±10% 50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.整机容量:<300VA
4.安全保护:动作电流≤30mA、动作时间≤0.1s
5.外形尺寸:170cm×93cm×135.5cm
三、产品配置
装置由波轮洗衣机实物、电气控制板、实训考核系统和实验台组成。
1.波轮洗衣机实物:采用流行波轮实体设计,包括进排水系统,电动机及机械传动系统,支承机洗涤、脱水机构;
2.电气控制板:波轮洗衣机的电气控制系统,包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理器等单元;
3.实训考核系统:故障设置机构采用隐蔽式设计,学生可根据故障现象通过排故单元排除故障,考核时间及过程可实现完全记录和监控;
4.实训控制柜:整体采用立体柜式结构,并设有四个带刹车万向轮,便于移动和固定,利于实训室布局。柜体为防水、防火、耐磨铝合金材料,结构坚固,造型美观大方。同时可以把实物和控制板紧密结合在一起,便于学生操作。
四、实训项目
1.全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
2.全自动洗衣机机械结构的认识及拆装
3.进水、排水常见故障的检测和排除
4.洗涤、脱水常见故障的检测和排除
5.全自动洗衣机程控器的检测
6.电机及电机控制故障的检测和排除
7.机械传动系统的常见故障及检修
8.加热烘干系统常见故障的检测和排除
9.集成控制电路检测和故障分析排除
10.漏电安全防护报警系统故障分析和排除
