液晶电视维修教学实训考核装置QY-JDSY07

文章来源：

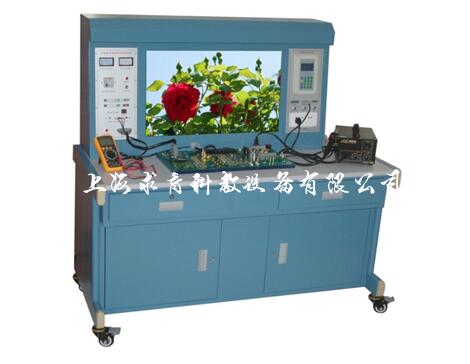

产品名称：液晶电视维修教学实训考核装置QY-JDSY07
产品型号：QY-JDSY07
产品价格：

一、产品简介
QY-JDSY07液晶电视实训装置适合高等、中等职业技术院校加工制造类的电子电器应用与维修专业，信息技术类电子技术应用专业的《液晶彩色电视机原理与维修》、液晶彩色电视机维修实训》课程的教学与实训。32寸液晶电视实训装置也适合技工学校电子类专业《液晶彩色电视机维修》课程的实习，还可用做职业技能鉴定部门和职业培训机构家电维修中级、高级班的培训考核设备。
二、产品特点
1.实验台通过主板进行解剖分析研究，通过将主板线路板放大、全方位解剖设计每个元器件独立清楚的展示在眼前、模块式组合、元件直观、贴片插件通用、焊接调试便利、为方便实验实训考核提供舒适的产品。
2.实训台液晶彩电电路板具有一下特点
1)采用敞开式实训板，板上有完整的安装线路图、测试点、调整点，布局合理，插接方便；
2)具有漏电、短路、过载保护装置，彩电电源采用冷底板并备隔离变压器双重保护，在单元板上配有数字电压、电流输出显示；
3)用仪表调整，清晰度、灵敏度、稳定度高于常规家电实验台；
4)为满足各学校需求，在彩电实训电路板增设了智能考核装置。故障点由教师计算机根据考核要求设置，通过考核系统传送到学生的敞开式彩电实训单元，学生使用计算机或者单片机答题器进行答题。
5)设备设置实训考核故障点17个、故障设置开关24个，万用表/示波器测试方便、设有测试针测试点。
三、技术参数
1.高清彩色信号发生器、为液晶电视机高频头接收、视频接收提供16种测试信号。
2.考核实训模块、元器件排列有序清楚直观、实验实训考核便捷、维修方便
3.液晶电视技术参数： 1)显示器尺寸：32； 2)对比度：600：l 3)分辨率：1366×768； 4)反应时间：<16ms； 5)屏幕亮度：1000cd／m2； 6)视角： >160度； 7)画面纵横比：16：9；8)制式：NTSC／PAL／SECAM； 9)输入：YPdp；YcbCr； 10)音频：SRSWOW三维空间环绕音效； 11)工作电源：AVll0—240V 50／60Hz；12)色彩数：1677万；13)像素：1677万。
4.（1）号实训模块（总线控制、音频处理、功能切换、屏驱动数据信号）电脑接口、音视频输入接口、USB插口、高清接口等功能、
5.（2）号实训模块特机开机电源控制、伴音电路、高频头电路
6.（3）号实训模块稳压电源电路
7.实训桌整体参数：
1）输入电源：AC 220V±10％ 50Hz；
2）外形尺寸：长(mm)X宽(mi)X高(mm)=1500×700×780；
3）实训台材料：主体板材为三聚氰胺板；
4）工作温度：0～35℃；
5）工作湿度：20％～80％；
6）安全保护：①漏电保护动作电流：≤30mA、 ≤0．1S；②具有过压、过流、过载、漏电保护措施，符合国家相关标准；
7）设备操作使用说明书：提供液晶电视工作原理图、电路图与实训装置一一对应
四、实训项目
1) 液晶电视中各主要元器件的基本结构及基本工作原理
2) 认识液晶电视机各主要单元电路的组成，理解其基本的工作原理
3) 电子调谐器的测量与分析
4) 遥控及本机键盘控制测量与分析
5) 视频信号处理流程测量与分析
6) 音频信号处理流程测量与分析
7) AD模数转换控制测量与分析
8) 开关稳压电路测量与分析
9) 逆变器背光驱动电路测量与分析
10) 整机各电路检测实训
11) 液晶电视驱动程序考入实训
五、实训项目
1、整机不工作三无故障，整流桥故障实训考核
2、整流滤波450V电路故障考核
3、电源光耦电路实训考核
4、电源滤波电路故障实训考核
5、无12V整机不工作故障实训考核
6、背光源故障实训考核
7、侍机5V稳压电路故障实训考核
8、待机3.3V稳压电路故障实训考核
9、CPU核电源1.2V电路故障实训考核
10、CPU供电电路1.8V故障实训考核
11、CPU振荡电路故障实训考核
12、储存器电路故障实训考核（1）
13、储存器电路故障实训考核（2）
14、视频输入电路故障实训考核
15、音频输入电路故障实训考核
16、USB电路故障实训考核
17、静音电路故障实训考核
18、高频头电路故障实训考核（1）
19、高频头电路故障实训考核（2）
20、高频头供电故障实训考核
21、高频头电容漏电实训考核
22、高频头集成损坏故障实训考核
23、遥控接收电路故障实训考核
24、按键电路故障实训考核
25、伴音电路故障实训考核（1）
26、音量控制电路故障实训考核
27、伴音电路集成损坏实训考核
28、伴音供电路故障实训考核
29、扬声器输出电路实训考核
30、背光源亮有声无图实训考核
六、配置清单

序号	名称	单位	数量	备注
1	32寸液晶显示屏	只	1
2	铁质双层亚光喷塑实验台	台	1
3	液晶电视驱动板	块	3
4	PVG焊台	个	1
5	防静电电烙铁	把	1
6	数字万用表	台	1
7	高清EVD机	台	1
8	20M双踪示波器	台	1	自备或代购
9	贴片元件焊接练习板	套	5
10	实验指导书	本	1
