家电音视频维修技能实训考核装置QY-JDSY05

    文章来源:

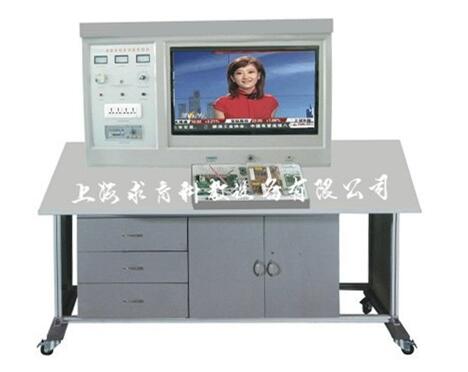

  • 产品名称:家电音视频维修技能实训考核装置QY-JDSY05
  • 产品型号:QY-JDSY05
  • 产品价格:
家电音视频维修技能实训考核装置

一、产品简介
QY-JDSY05家电音视频维修技能考核装置适合高职院校、职业学校的应用电子技术、电子电器应用与修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。液晶家电实验装置也适合技工学校、职业培训学校、职教中心、鉴定站/所有家电类专业及家电维修专业及家电维修工中音视频类维修实操,以及中级、高级工的技能鉴定考核。
二、技术参数
(一)工作条件:
1.输入电源:单相三线制AC220V±10% 50HZ
2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)
3.整机容量:<300VA
4.安全保护:动作电流≤30mA、动作时间≤0.1s
5.外形尺寸:170cm×93cm×135.5cm
6.具有实验室管理系统,带密码开机和定时关机功能
三、实验机种配置
1.液晶电视维修实训装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成
实训控制屏(铁质双层亚光密纹喷塑结构,铝塑面板)
2.交流电源(均带有过流保护)
输出电源:市电不隔离输出 220V 50HZ
隔离变压器输出 220V 50HZ
14.5V 50HZ
3.直流电源:±16V/+12V
4.彩色信号发生器
(1)输出信号频率范围:第12频道
(2)电视信号形式:分为圆、点、格、黑白格、彩色、单色等16种形式,可通过按键直接选择
(3)输出信号:有视频、伴音(中频6.5M)、射频输出接口)
(4)信号制式:PAL-D/K
5.液晶电视维修实训装置智能考核接口单元:答题器接口、PC机串行接口、彩电模块接口
(二)液晶显示器:32寸 对比度: 600:1,亮度:500cd/m2, 反应时间:<16ms
(三)实训组件
液晶电视维修实训装置由液晶彩电模块、DVD视盘机、智能实训考核系统组成。
1.液晶彩电实训模块
智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、AD模数转换单元、内置设故排故系统(可由电脑随机故障点)
2.智能实训考核系统
1、计算机可以监控1-126台家用电器智能考核台
2、已设置20多个故障点。
3、具有发卷功能
4、具有收卷功能
5、具有单台和全部实验台清零功能
6、具有自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计、分析
9、设有进入系统密码,进入系统后能够修改密码
10、具有打印功能
11、具有答题次数限制功能
12、学生台配智能答题器,学生可以通过答题器与都师进行数据交换
(四)液晶家电实验装置实训桌:整体结构采用铝合金框架落地台式,并设有四个万向轮和四个固定调节机构,便于移动和固定,利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固,造型美观大方。设有抽屉和柜门,用于放置工具和资料等。
四、实训项目:
1.理解等离子电视中各主要元件的基本结构及工作原理;
2.认识等离子电视机各主要单元电路的组成,理解其基本的工作原理;
3.电子调谐器的测量与分析;
4.遥控及本机键盘控制测量与分析;
5.视频信号处理流程测量与分析;
6.音频处理流程测量与分析;
7.Sync同步信号控制测量与分机;
8.阴极阳极驱动测量与分析。
