机械制图多媒体三维测绘设计实训装置QY-JXFZ04

文章来源：

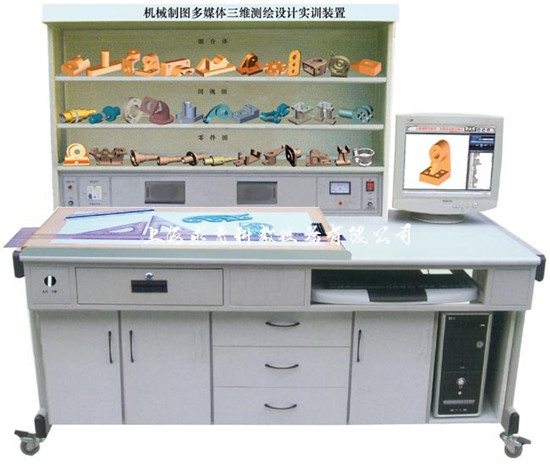

产品名称：机械制图多媒体三维测绘设计实训装置QY-JXFZ04
产品型号：QY-JXFZ04
产品价格：

一、产品介绍
QY-JXFZ04机械制图多媒体三维测绘设计实训装置适用于《技术制图》、《机械制图》、《工程制图》等课程。《机械制图》是高职高专机械类专业学生必修的一门专业技术基础课。装置可以培养学生正确识读和绘制机械图样，增强学生工程基础能力，实践性较强的应用型设备。同时，借助于计算机图形学技术和多媒体技术，采用求育机械制图多媒体软件用电脑演示三维动态模型，加强直观性教学，做到教学内容直观形象，,提高学习兴趣、降低学习难度。实训装置还采用绘图板来画图，制图板的上下升降采用电动控制；实训装置采用36件模型供学生使用。
二、产品特点
1、实验台采用电脑一台
2、利用多媒体软件界面，用三维动画生动演示模型、使学生实现理论与实际的紧密结合。
3、利用三维动画文件，指导学生独立分析模型形状，培养看图识图分析能力。
4、利用实物模型让学生深入了解模型结构，增加学生设计与分析课程内容，培养学生的创新意识。
三、产品功能
1、培养绘制工程图样的能力。
2、培养阅读工程图样的能力。
3、培养徒手绘画草图的能力。
4、培养对三维空间逻辑思维和形象思维能力。
四、技术参数
1、工作电源：单相220V交流电源。
2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境：温度-10°-+40℃。
4、整机功耗：＜1KW
5、实验台外形尺寸：1600×750×1750mm
五、配备清单

序号	名称	数量	备注
1	组合体叠加	1件	用三维动画来演示模型，方便学生绘制图形
2	组合体读图方法	1件
3	组合体接头切割	1件
4	组合体切割	1件
5	组合体线面分析法	1件
6	组合体形体分析法1	1件
7	组合体形体分析法2	1件
8	组合体轴承盖	1件
9	组合体轴承座	1件
10	蜗轮箱1	1件
11	蜗轮箱2	1件
12	蜗轮箱体	1件
13	阀体	1件
14	夹具体	1件
15	轴1	1件
16	轴2	1件
17	套筒	1件
18	主轴	1件
19	支架	1件
20	减速箱体	1件
21	槽配合	1件
22	拔叉	1件
23	箱体	1件
24	端盖	1件
25	板盖	1件
26	半剖1	1件
27	半剖2	1件
28	复合剖	1件
29	阶梯剖	1件
30	局部剖	1件
31	全剖	1件
32	连杆	1件
33	斜剖	1件
34	旋转剖	1件
35	断面剖1	1件
36	断面剖2	1件
37	一号绘图板、90cm丁字尺、绘图仪器一盒5件、曲线板、三棱比例尺、不锈钢多用擦图片、多功能模块、三角板一副、绘图铅笔1套5支、绘橡皮擦	1套	各1件
38	多媒体机械制图软件内容：36件模型三维动画；丁字尺的使用；丁字尺和三角板组合使用方法；曲线板的使用；铅笔的使用；分锥的使用；图纸幅面、图线、字体、尺寸标注；几何作图等。	1套	软件用三维动画来演示模型；用动画语音来讲解绘图工具的使用方法和作图标准。
