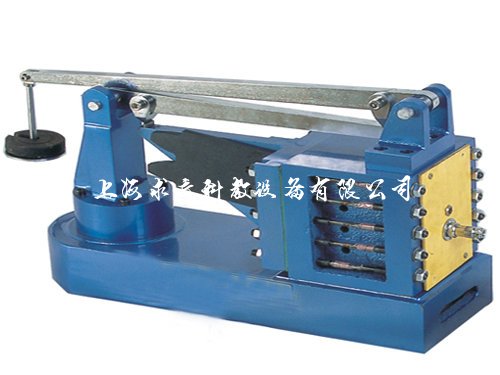

螺栓组联接测试台QY-JXSX21

文章来源：

产品名称：螺栓组联接测试台QY-JXSX21
产品型号：QY-JXSX21
产品价格：

一、实验内容
1、测螺栓组的载荷分布。
2、测试齿根的弯曲应力。
3、梁的应力测定实验和电阻应变片灵敏系数测定实验。
二、性能特点
1、装置可完成螺栓组在受倾覆静态力矩作用下的受力变形规律的分析。
2、装置可对螺栓受力变形规律进行分析。
3、装置实现了加载与检测数字化分析，利用软件平台实现了机械参数的可视化分析。
三、技术参数
1、被测螺栓10根；螺栓中段直径d=6.5mm螺栓材料的弹性模量E=205GPa
2、加载杠杆比1：75
3、被联接件的悬臂长L=214mm
4、测试齿Z=32,m=16mm,α=20°,b=10mm
5、等强度梁厚度t=6mm,固定端宽度b=40mm,加力点到固定端长度L=350mm
6、高精度静态电阻应变仪1台
7、测量通道：10路；测量范围：0±30000με；零点不平衡：±10000με
8、基本误差:±0.2%FS±2个字；分辨率：1με；零点漂移:±2με/4小时±0.5με/℃
9、自动测试：每通道测量小于2s
10、测量方式：1/4桥、半桥、全桥；
11、电阻应变片电阻值：R=120Ω
12、灵敏度系数：K=2.20
四、基本配置
1、监测系统：配备TS型10通道静态应变仪一台
2、测力装置：砝码4块
3、分析软件：可适时显示十个通道的应变变化值（用户另选）
