电气实训平台(单面双组网孔板型)

文章来源：

产品名称：电气实训平台(单面双组网孔板型)
产品型号：QY-DQS012
产品价格：

电气实训平台旨在通过实践操作，使学生掌握常用电工工具的名称、用途，具备根据控制要求设计照明电路原理图的能力，并能按照装配要求进行照明电路的安装与检修。此外，平台还注重培养学生对照明电路故障的分析及排除能力，以及常用电机、接触器等电器的动手测试和拆装技能。通过实训，学生能够深入了解常用低压电器的构造及各组成器件，熟悉电气基本操作技能，并树立科学严谨的工作态度和良好的职业行为。

一、实训平台组成与优势

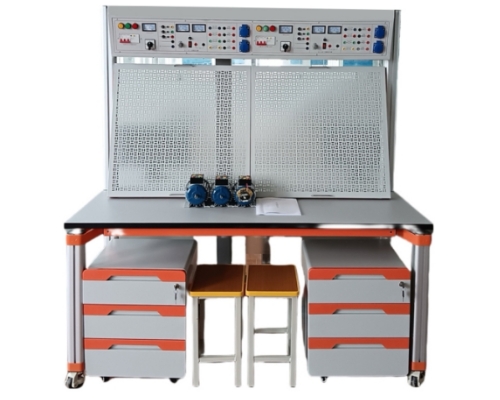

电气实训平台（单面双组型）主要由多功能安装板（网孔板）实训台和电源装置等组成。实训时，各种元件、器件和部件可方便地安装在网孔板上，灵活便捷。平台适用范围广，可完成多个教学内容和实训项目。使用完毕的元件、器件和部件可拆下集中保管，减少损坏和丢失。对于实训场所有限、教学经费投入受限制的学校而言，电气实训平台是一种理想的职业教育实训设备。

二、技术指标

外型尺寸：1640mm×700mm×1638mm。

实训台架材料：钢板、铝合金结构。

电源配置：

输入：三相AC 380V ±10% 50HZ 三相五线。

固定交流输出：三相五线 380V 接插式2组、220V接插式2组。

可调直流输出：0～24V/2A连续可调2组，带有指针电压、指针电流表实时监控电源变化。

接口及仪表：配备2只指针式电压表，实时监控电网电压变化。

保护措施：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。

其他配置：4只5408二极管用于能耗制动的整流电路；3只75Ω/75W电阻用于电动机降压启动；1只10Ω/25W用于异步电动机的能耗制动。

三、结构功能

实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。实训屏和地盘采用焊接连接，关键部位加固连接，表面经高温喷塑处理，美观大方且有效防锈绝缘。

实训桌桌面采用25mm麻灰色高密度层压板封边特制，提高绝缘等级；底部装有导向轮，方便移动。

实训储物柜采用标准结构和抽屉式，左侧有3层抽屉用于存放工具和实训资料；右侧为双拉门式设计。储物柜位置可灵活调整。

网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可安装各类低压电气、PLC、单片机、变频器、触摸屏等元气件。网孔板厚度1.5MM，大小774*580MM。

四、电气实训平台参考实训项目

1．电工布线工艺实训

2．两个开关控制一盏灯线路训练

3．声控开关控制白炽电路训练

4．二地控制一盏灯电路训练

5．三地控制一盏灯电路训练

6．日光灯线路接线训练

7．单相电度表直接安装接线

8．单相电度表经电流互感器安装接线

9．室内照明电路安装训练

10．配电板安装训练

11．交流负载电功率的测量

12．三相异步电动机直接启动控制

13．三相异步电动机接触器点动控制线路

14．三相异步电动机接触器自锁控制线路

15．三相异步电动机Y/△自动控制线路

16．用倒顺开关控制三相异步电动机正反转线路

17．接触器联锁的正反转控制线路

18．按钮联锁的三相异步电动机正反转控制线路

19．双重联锁的三相异步电动机正反转控制线路

20．三相异步电动机多地控制

21．工作台自动往返控制线路

22．三相异步电动机串电阻降压启动控制线路

23．三相异步电动机能耗制动控制线路

24.双速电机的控制线路

五、参考配置表

序号	名称	每台数量	单位	备注
1	控制屏	1	套
2	实训桌	1	张
3	储存柜	1
4	学生凳	2	张
5	网孔板	2	块
6	器材配备	1	套	见表一
7	配套教学资源	1	套	见附件。购15台以下无此项配置

六、电气实训装置元器件配置清单（1台）

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	2
2	单相闸刀开关	HK8	2
3	拉线开关	4A/250V	2
4	平灯头	6A/250V	4
5	园形插座	T3-10	2
6	电流互感器	LQG-0.5	2
7	墙壁开关座		4
8	声控开关	118-B30	2
9	低压断路器	DZ108-20/10	2
10	螺旋式保险盒	RL1-15/3A	6
11	直插式保险盒	RT14-20/2A	4
12	交流接触器	CJX2-0910	6
13	辅助触头	F4-22	6
14	热继电器	R16B-20/3	2
15	通电延时时间继电器	ST3PA-B/380V（0-60S）	2
16	时间继电器座	PF-083A	2
17	3H铁壳按钮		4
18	行程开关	LX9-222	4
19	行程开关	LX9-001	4
20	倒顺开关	K03-15	2
21	日光灯管	Y210RR25/10W	2
22	镇流器	13W	2
23	日光灯座		4
26	接线端子排	JF5-2.5/5	5
27	G形导轨		1
28	走线槽		2米
29	螺丝		90
30	螺丝刀		4
31	尖嘴钳		2
32	剥线钳		2
33	三相鼠笼异步电动机	380V/Y/△180W，单速	1
34	三相鼠笼异步电动机	380V/Y/△180W，单速，配离心开关	1
35	三相双速鼠笼异步电动机	380V/Y/△180W	1
