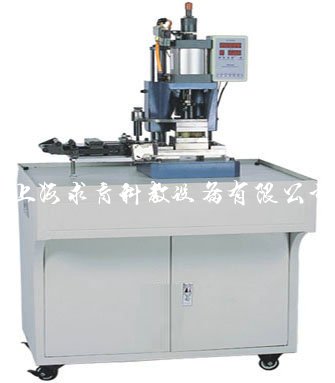

冷冲模具实验实训台QY-JXSX13

文章来源：

产品名称：冷冲模具实验实训台QY-JXSX13
产品型号：QY-JXSX13
产品价格：

一、实训项目
设备可以完成以下实验实训项目：
1、冲制工作变形规律的认知实验
2、冷冲模基本类型的认知实验
3、冷冲模具结构分析与拆装实训
4、冷冲模调模实训
5、冷冲作业实训
6、冷冲零件成品质量分析
二、性能特点
1、实验实训台成套配置成形类气液压冲床和冲裁类气动冲床；
2、实验实训台可配置各类模具，即冲孔模、下料模、折变模、拉伸模、冲孔落料复合模、下料拉伸复合模和冲孔落料折弯连续模；（根据客户要求选配）
3、实验实训台进行了人机工学设计，控制部分采用红外线保护装置，确保冷冲作业安全、方便。
4、装置采用微电脑控制系统，可选择手工、半自动、全自动操作。
5、装置采用空气自动送料机对加工材料进行自动送料。
三、技术参数
CMT-A：公称压力5kg—增压200kg
气缸行程：50～100mm
可调行程：30～50mm
气压：0.4～0.7MPa
间隔时间：0.2s
电压：220V
工作台面：260×260mm
重量：45kg
CMT-B：公称压力50kg—增压5000kg
增压缸缸径：80mm
总行程：50-100mm
增压行程：5～20mm
使用气压：0.4MPa～0.7MPa
间隔时间：0.5s
工作台面：430×300mm
重量：200kg
配套模具参数：
外形尺寸：100×100×60mm重量：3kg
外形尺寸：180×100×60mm重量：5kg
四、标准配置（两台一套）
1、冷冲模具操作台：1台
2、空气压缩机：排量：0.8MPa1台
3、自动送料机构：1套
4、实训模具：1）冲孔模2）下料模3）拆弯模4）拉伸模5）冲孔落料模6）落料拉伸模7）连续模各1套
