- 产品名称：螺栓组及单螺栓联接静动态综合实验台QY-JXSX04
- 产品型号：QY-JXSX04
- 产品价格：58000元

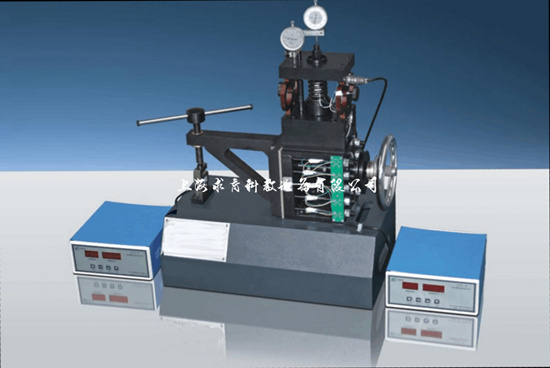

螺栓组及单螺栓联接静动态综合实验台QY-JXSX04
文章来源：
一、 功能简介
QY-JXSX04螺栓联接实验台是根据《现代机械工程基础实验教程》开发的教学设备。实验台采用全新现代测试手段，利用传感器及计算机对螺栓联接静、动态参数进行采集、处理、仿真的实验设备，其设计紧密结合螺栓联接的教学内容，可完成螺栓应力与变形的测试与分析，测量数据稳定、重复性好，是当前理想的基础教学实验设备。
二、 性能特点
1、 实验台为螺栓组及单螺栓的组合实验台，同时具有螺栓组静态实验及单螺栓静、动态实验组合功能。
2、 螺栓静动态受力、变形、刚度，轴向载荷，预紧拉力等实验。
3、 通过计算机测试分析软件自动进行螺栓联接动静态实验，实现两种实验手段，可作综合性实验；
三、 实验项目及内容
1、 螺栓组载荷分布及其测试；
2、 静态测试相对刚度变化对螺栓总拉力的影响；
3、 动态测试相对刚度变化对螺栓应力幅值与动载荷幅值的影响。
4、 电阻应变仪的工作原理及各测量点应变片的组桥方式

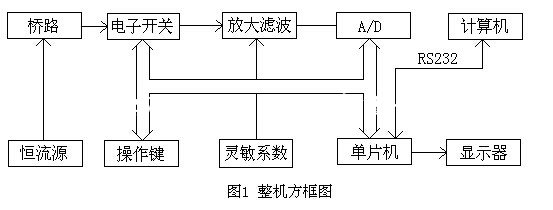

仪器由精密恒流源,多路切换开关,前置放大器,低通滤波器,A/D转换器,单片机,显示电路,电源等部分组成见方框图。
四、技术参数
1、单相交流异步电机：90W、N=1400r/min
2、电阻应变片电阻值：R=120Ω；灵敏度系数：K=2.08
3、螺栓组实验螺栓：M12（10个）
4、实验单螺栓：M16（1个）
5、四路静动态测试仪：测量范围：0±30000με
6、零点不平衡：±10000με
7、基本误差：0.2﹪FS
8、分辨率：1με
9、零点漂移：±2με/4小时、±0.5με/℃
10、测量方式：1/4桥、半桥、全桥
11、外型尺寸：800×350×600
螺栓组及单螺栓联接静动态综合实验台
| 序号 | 图号 | 名称 | 数量 | 备注 |
|
|
001 | 底座 | 1 | 焊接组件 |
|
|
002 | 连接座 | 1 | 焊接组件 |
|
|
002-1 | 连接座-底座 | 1 | Q235 |
|
|
002-2 | 连接座-前后板 | 2 | Q235 |
|
|
002-3 | 连接板-顶板 | 2 | Q235 |
|
|
003 | 悬臂 | 1 | 焊接组件 |
|
|
003-1 | 悬臂背板 | 1 | Q235 |
|
|
003-2 | 悬臂板 | 1 | Q235 |
|
|
004 | 加载螺钉 | 1 | 45# |
|
|
005 | 加载杠杆 | 1 | 活塞杆 |
|
|
006 | 杠杆螺钉 | 2 | 45# |
|
|
007 | 铜套螺母 | 1 | 黄铜 |
|
|
008 | 传感器底座 | 1 | Q235 |
|
|
009 | 弹性连接块 | 2 | 尼龙 |
|
|
010 | 补偿片安装片 | 2 | 不锈钢 |
|
|
011 | 传感器压头螺钉 | 1 | Q235 |
|
|
012 | 中间实验螺栓 | 10 | 45# |
|
|
013 | 偏心轮轴 | 1 | 45# |
|
|
014 | 偏心轮 | 1 | 45# |
|
|
015 | 偏心轮隔套 | 1 | 45# |
|
|
016 | 盲孔端盖 | 1 | Q235 |
|
|
017 | 通孔端盖 | 1 | Q235 |
|
|
018 | 大带轮-SPZ | 1 | Q235 |
|
|
019 | 电机带轮-SPZ | 1 | Q235 |
|
|
020 | 顶杆导向板 | 2 | Q235 |
|
|
021 | 挺杆支座 | 1 | Q235 |
|
|
022 | 小销轴 | 1 | 45# |
|
|
023 | 挺杆 | 2 | 45# |
|
|
024 | 弹簧下支座 | 1 | 45# |
|
|
025 | 弹簧 | 1 | 60Si2Mn（外购件） |
|
|
026 | 八角环 | 2 | 55Si2Mn |
|
|
027 | 弹簧上支座 | 1 | 45# |
|
|
028 | 锥塞 | 2 | 45# |
|
|
029 | 表夹杆 | 1 | Q235 |
|
|
030 | 表夹 | 2 | 铝合金 |
|
|
031 | 夹紧螺钉 | 4 | 45# |
|
|
032 | 弹性垫圈 | 1 | 45# |
|
|
033 | 厚螺母 | 1 | 标准件 |
|
|
034 | 空心试验螺栓 | 1 | 45# |
|
|
035 | 小螺杆 | 1 | 45# |
|
|
036 | 下联接板 | 1 | Q235 |
|
|
037 | 上联接板 | 1 | Q235 |
|
|
内六角圆柱头 螺钉 |
M6×35(发黑) | 8 | 标准件 |
|
|
内六角圆柱头 螺钉 |
M10×30(发黑) | 4 | 标准件 |
|
|
内六角圆柱头 螺钉 |
M6×15(发黑) | 9 | 标准件 |
|
|
内六角圆柱头 螺钉 |
M6×20(发黑) | 4 | 标准件 |
|
|
内六角圆柱头 螺钉 |
M12×20(发黑) | 4 | 标准件 |
|
|
内六角圆柱头 螺钉 |
M8×20(镀白锌) | 2 | 标准件 |
|
|
内六角圆柱头 螺钉 |
M8×10(镀白锌) | 1 | 标准件 |
|
|
内六角圆柱头 螺钉 |
M8×40(发黑) | 4 | 标准件 |
|
|
内六角圆柱头 螺钉 |
M8×25(发黑) | 4 | 标准件 |
|
|
电机 | J110QYT152-PX25-A3 | 1 | 博山新微电机 |
|
|
轴用A型挡圈 | φ10 | 2 | 标准件 |
|
|
螺母 | M12 | 10 | 标准件 |
|
|
手轮 | d=12、D=250 | 1 | 五金件 |
|
|
百分表 | 量程：0-10MM | 2 | 标准件 |
|
|
称重型传感器 （MS-1） |
0-500KG | 1 | 外购件 |
|
|
V型带 | SPZ型（带长L=675） | 1 | 外购件 |
|
|
深沟球轴承 | 型号6205 | 2 | 标准件 |
|
|
深沟球轴承 | 型号6200 | 2 | 标准件 |
|
|
工具 |
十字螺丝刀1把、 内六角扳手1套、 22-24、12-14开口扳手各1个 |
1套 | 外购件 |
|
|
应变片 | 应变片及接线端 | 各11 | 外购件 |
|
|
合格证 | 1 | 上海求育 | |
|
|
控制盒 | 单片机 | 1 | 上海求育 |
|
|
电源线 | 1 | 外购件 | |
|
|
产品说明书 | 1 | 上海求育 | |
|
|
装箱单 | 1 | 上海求育 |
