材料力学综合测试分析实验台QY-JXSX02

文章来源：

产品名称：材料力学综合测试分析实验台QY-JXSX02
产品型号：QY-JXSX02
产品价格：

技术指标：
装置主体采用左右旋转结构切换实验项目。
最大试验力：500kG。
最大实验行程：280mm 。
电源电压：AC220V±10%/50Hz。
外形尺寸：（高）1000mm×（宽）680mm×（厚）430mm。
整机重量：≤100kG。

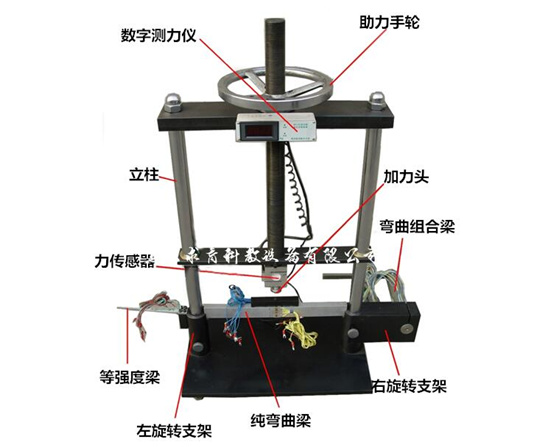

装置由立柱、底盘、加力手轮、力传感器、数字测力仪、加力头、左右旋转支架（装有定位锁紧螺母），等强度试验梁，纯弯曲实验梁，弯扭组合实验梁，温度补偿块等组成。
可开设实验项目：
1、弯曲正应力分布规律实验。
2、弯扭组合变形薄壁桶应力测定实验。
3、等强度梁应变电桥接线实验。
4、压杆定稳实验。
5、改进型元件的贴片设计及其应用研究。
6、复合梁的贴片设计及其应用研究。
7、位移互等定理实验。
8、剪切弹性元件的贴片设计及其应用研究。
9、材料弹性性能E，μ测定实验。
10、偏心拉伸实验。
11、复合梁应力测定实验。
12、组合梁应力测定实验。
13、弹性模量G的测定。
14、电阻应变片灵敏系数K标定实验。
15、结合分析软件做更多的自主设计性实验。

静态应变仪

产品简介
静态应变仪是一种装有微处理芯片的数字式应变仪，该仪器采用九个窗口同时显示，测力与应变测量同时进行且互不影响。该仪器通过USB-RS485转换器与计算机通讯，在操作系统Win98/2000，XP平台上运行。一台计算机可控制多台应变仪,实现自动监测，图表显示，计算绘图，文件处理等多项功能。亦可脱机操作,单台使用。该仪器软件功能丰富，操作简便，可广泛应用于机械、土建、车辆、船舶、铁路、桥梁、港口、堤坝等工程领域对结构应力的测量分析，尤其适合高等院校对材料、结构、工程力学的教学实验及小型工程测试。
本机具有如下特点：
硬件指标：
既可以通过仪器只接测试，也可以联计算机操作。
8个窗口显示8个通道的应变值，经过切换，显示另外8个通道的应变值。第九个窗口显示力值。
每个通道对应的应变片K值、电阻、桥路状态均可单独设置，自动扣零。
采用接线柱接线，性能可靠，使用方便。
存储器容量：128MB
可扩展多媒体教学模块
软件指标:
中文WinXP，Win7菜单操作系统
16点棒图，数字监视图，X-Y监视图，T-Y ，监视图
定时，手动测量
EXCEL可调用数据格式
主要参数:
1.测点数：1点测力，16点应变，USB-RS485转换器与计算机通讯，可多台级联，扩展至100台
2.采样速率：20Hz
3.桥路激励：DC 2V
4.桥路电阻：120Ω，240Ω，350Ω
5.测量范围：±19999με
6.误差：±0.3% ±2字
7.平衡范围：±19999με
8.平衡模式：初始值记忆，自动扣除
9.灵敏系数：1.00～9.99
10.桥路形式：半桥（公共补偿片），半桥，全桥
11.稳定度：±3με/2h. 1με/℃
12.传感器满度范围：100N～10000N
13.显示：指示灯显示测点序号，5位LED显示应变值，5位LED显示力值。
14.接口：RS485串行接口
15.工作环境：0～40℃；20～85%RH
16.尺寸：280(宽)×90(高)×230(深)mm(不含突出部分)
17.质量：约3kg.
