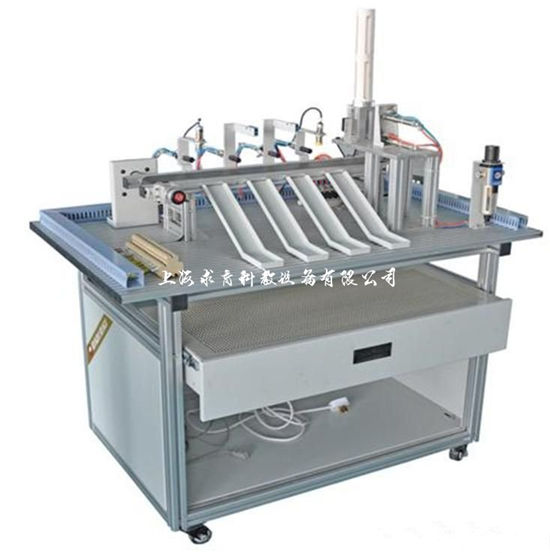

小型环形生产线检测控制实训装置QY-JDYT14

文章来源：

产品名称：小型环形生产线检测控制实训装置QY-JDYT14
产品型号：QY-JDYT14
产品价格：

一、产品简介
QY-JDYT14小型环形生产线检测控制实训装置集PLC控制、位置控制、材质及颜色检测、光电传感器计数、工控组态技术于一体的实训教学装置，通过传感器信号采集，PLC编程，对传动电机及多种传感器的开关量控制及时序逻辑控制，实现生产线环行传输作业的功能。适合于机械制造及自动化、机电一体化、自动化、电气工程等专业的《机电传动与控制》、《运动控制》、《机电一体化技术》、《计算机控制技术》、《检测与转换技术》、《可编程控制技术》等课程开设实训课。
二、技术参数
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃）海拔＜4000m
3.装置容量：＜0.5kVA
4.外形尺寸：1000mm×640mm×1200mm
三、系统组成
1.环行生产线主体由底板、实训桌（型材结构）、传送链、滚筒、物料及电气控制等部分组成。
2.控制面板：由启停控制开关，各个执行器的控制端均引出，方便接线。
3.电气控制由单相交流电机、色标传感器、电感传感器、光电传感器、行程限位开关、开关电源等器件组成。其中PLC可选用西门子或三菱或欧姆龙系列的可编程控制器，其中西门子主机为CPU224 AC/DC/RLY内置数字量I/O（14路数字量输入/10路数字量输出）；三菱主机为FX1N-24MR 内置开关量I/O（14路开关量输入/10路继电器输出)。
四、实训项目
1.PLC控制交流电机
2.光电传感器的计数控制
3.颜色分类检测
4.循环送料检测综合控制
