网孔型维修电工实训考核装置

    文章来源:

  • 产品名称:网孔型维修电工实训考核装置
  • 产品型号:QY-WX098
  • 产品价格:

一、产品简介

网孔型维修电工实训考核装置是一种专为电力集抄环境设计的电工实训设备,主要用于机电、汽车、电气自动化等领域的实验教学。该装置由实训台和工作柜组成,内部设有电器元件,工作柜正面配备有特殊的网孔板,用于安装和固定电气设备。网孔板的设计不仅便于电气元器件的固定,还通过其结构特点(面板与背板间有空腔,并通过胶条连接)有效解决了长时间使用中电气元器件散热不良的问题,从而延长了元器件的使用寿命。

装置主要服务于中级维修电工的实训考核,涵盖点动控制、电机正反转控制、Y—△降压起动控制、小车自动往返控制、顺序控制以及多种电路控制等实训项目。通过这些实验和培训,可以增强学生的动手能力,深化对理论知识的理解,同时培养学生的工程能力和创新能力,提高他们发现问题、分析问题和解决问题的能力。

二、设备技术指标

1. 外型:整体尺寸1640mm×700mm×1638mm;

2. 实训台架的材料:钢板、铝合金结构;

3. 电源(双面具有相同资源):

1)输入:三相AC 380V ±10% 50HZ 三相五线;

2)固定交流输出:三相五线  380V 接插式2组、220V接插式2组。

3)可调直流输出: 0~24V/2A连续可调2组(带有指针电压、指针电流表实时监控电源变化);

4. 接口及仪表:指针式电压表 2 只,时刻监控电网电压变化;

5. 保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。

6.4只5408二极管,用于能耗制动的整流电路;

7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

三、 设备结构功能

本实训台由实训屏(内置电源)、实训桌、实训储物柜三大部分组成。

1、以30mm×30mm成型方钢作为设备主要框架材料;实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接,表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用;由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构;固定机构的下方每面是铁制双工位电源箱,每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出;

2、实训桌桌面采用25mm麻灰色高密度层压板封边特制,有效提高绝缘等级;实验桌底部装有至少4个导向轮,方便实训台架移动;

3。实训储物柜采用标准结构和抽屉式,左侧有3层抽屉,用于存放工具以及实训资料;右侧的双拉门式设计。实训储物柜的位置可根据需要灵活调整,外形尺寸为:1300mm×800mm×510mm。

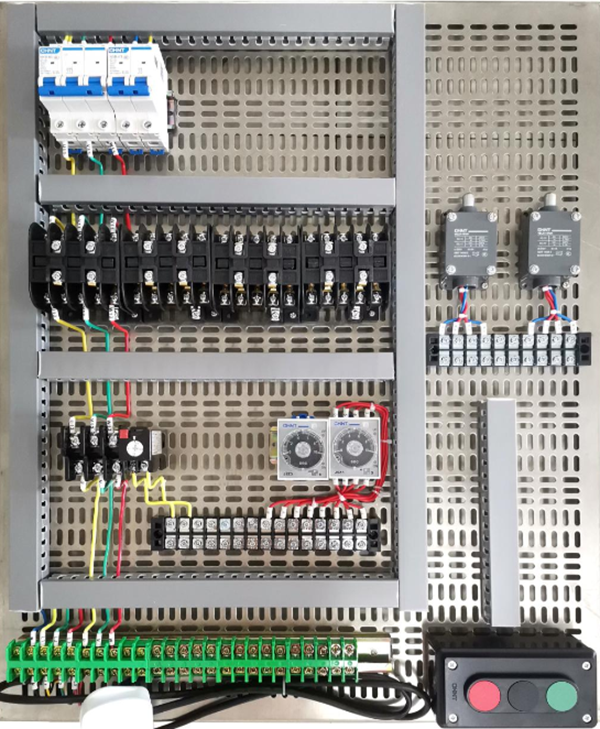

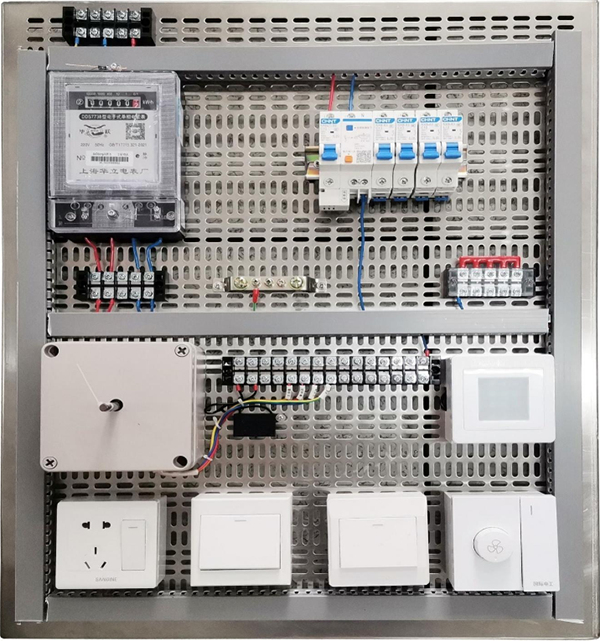

3、网孔板2块:采用数控冲床精加工而成,网孔分布合理、均匀。孔径统一,可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1。5MM,大小774*580MM

四、参考实训项目

1.电工布线工艺实训

2.两个开关控制一盏灯线路训练

3.声控开关控制白炽电路训练

4.二地控制一盏灯电路训练

5.三地控制一盏灯电路训练

6.日光灯线路接线训练

7.单相电度表直接安装接线

8.单相电度表经电流互感器安装接线

9.室内照明电路安装训练

10.配电板安装训练

11.交流负载电功率的测量

12.三相异步电动机直接启动控制

13.三相异步电动机接触器点动控制线路

14.三相异步电动机接触器自锁控制线路

15.三相异步电动机Y/△自动控制线路

16.用倒顺开关控制三相异步电动机正反转线路

17.接触器联锁的正反转控制线路

18.按钮联锁的三相异步电动机正反转控制线路

19.双重联锁的三相异步电动机正反转控制线路

20.三相异步电动机多地控制

21.工作台自动往返控制线路

22.三相异步电动机串电阻降压启动控制线路

23.三相异步电动机能耗制动控制线路

24.双速电机的控制线路

五、电气装配实训台元器件配置清单(1台)

序号

名    称

型号与规格

数  量

1

单相电度表

DD862-2

2

2

单相闸刀开关

HK8

2

3

拉线开关

4A/250V

2

4

平灯头

6A/250V

4

5

园形插座

T3-10

2

6

电流互感器

LQG-0.5

2

7

墙壁开关座


4

8

声控开关

118-B30

2

9

低压断路器

DZ108-20/10

2

10

螺旋式保险盒

RL1-15/3A

6

11

直插式保险盒

RT14-20/2A

4

12

交流接触器

CJX2-0910

6

13

辅助触头

F4-22

6

14

热继电器

R16B-20/3

2

15

通电延时时间继电器

ST3PA-B/380V(0-60S)

2

16

时间继电器座

PF-083A

2

17

3H铁壳按钮


4

18

行程开关

LX9-222

4

19

行程开关

LX9-001

4

20

倒顺开关

K03-15

2

21

日光灯管

Y210RR25/10W

2

22

镇流器

13W

2

23

日光灯座


4

26

接线端子排

JF5-2.5/5

5

27

G形导轨


1

28

走线槽


2米

29

螺丝


90

30

螺丝刀


4

31

尖嘴钳


2

32

剥线钳


2

33

三相鼠笼异步电动机

380V/Y/△180W,单速

1

34

三相鼠笼异步电动机

380V/Y/△180W,单速,配离心开关

1

35

三相双速鼠笼异步电动机

380V/Y/△180W

1

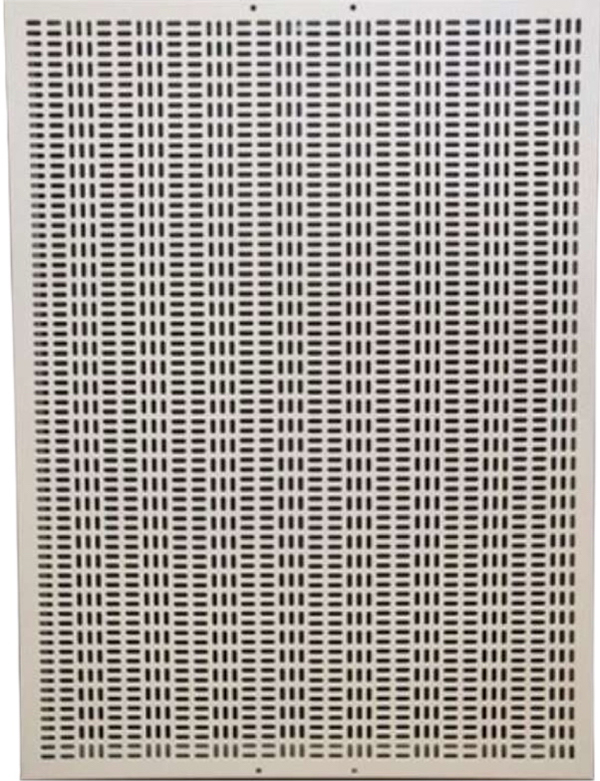

六、网孔板尺寸:774×580mm,304不锈钢网孔板,用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级。




七、西门子PLC:中央处理器模组 CPU 1511-1PN(6ES7 511-1AK02-0AB0)1 只;数字量输入/输出模块 16DI,DC 24V 基本型/16DQ,DC24VI/0.5A(6ES7523-1BL00-0AA0)1 只;电源 PS 25W 24VDC(6ES7 505-0KA00-0AB0)安装导轨 S7-1500 160mm(6ES7 590-1AB60-0AA0);
储存卡 4MB(6ES7 954-8LC03-0AA0)1 只;插头(前连接器)S7-1500 40 针(6ES7592-1BM00-0XB0)
八、西门子变频器: 变频器 G120C 0.37kW AC380V;变频器 BOP 操作面板。
九、触摸屏:触摸屏7 寸高亮度 TFT 液晶屏、800*480 分辨率、四线式电阻屏、工业低功耗 ARMcortexA8 四核 800MHz 处理器、128MB 内存、3 串口(COM1:RS232\COM2&COM3:RS485)、1USB(1 主)1*网口。

十、电力拖动仿真教学实训考核软件

一、产品概述

本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.1-2006)《职业技能实训和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计,内容包括三相异步机单向转动控制等30个实训项目,涵盖维修电工初级、中级、高级主要实训项目,每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心,项目为引领、任务为驱动,职场环境为背景,操作步骤为主线,学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。

二、软件特点

1.情景性:全部训练在三维场景下进行,学生犹如进入真实的工作现场,真实感极强,弥补了下现场难的困难。

2.过程性:软件以技能为核心,以施工工艺为主线,以技术规范为指导,以设备与工具的使用为基础,重视养成性训练,具有很强的实用性。

3.交互性:软件贯彻以学生为主体的思想,设有实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线等,不仅可以供教师采用场景环境演示教学,更可以在网络环境下由学生自主地按照进程与提示操作,突出了技能训练。

4.完备性:软件重视教学设计,不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。

5.软件具有职业性、情境性、交互性、工艺性和智能性。

6.在设计上,采用分级模块化设计,结构清晰、便于重组。

7.在媒体表现上,采用二维、三维动画,具有强烈的情景带入感。

8.在内容设计上,力争实现专业与企业生产岗位的对接、实训内容与职业标准的对接、实训过程与生产过程的对接、专业教学与职业资格证书的对接。

9.本软件不仅可以作为实训教学应用,其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。

10.以项目为引领、以任务为驱动、以工艺步骤为主线的设计理念。

11.资源丰富,可服务于多种教学模式。

12.资源碎片化,每个模块可独立,实现资源的有效利用。

13.各个模块的内容详尽、系统,掌握维修电工核心技能的目的。

14.注重教学设计,把抽象的概念具体化、把虚拟的概念实际化。

三、软件功能要求

1.具有教学游历功能

(1)包含的教学内容:要求认识电路、器件;要求认识现场设施设备器材器件。

(2)实现的教学目标:实现对现场环境、设备设施的初步认识;实现对现场作业程序的初步认识;实现对现场安全生产的初步认识;实现对现场生产氛围的初步感受。

(3)实现的教学效果:要求对现场环境产生较深刻的印象,解决专业认识性实习课题;实现对现场设施、设备初步认识,解决岗位认识性实习课题。

四、模块列表

一级模块

二级模块

三级模块

初级

三相异步单向转动控制

实训目的、实训器件、电路原理、元件布局、电路连接、通电运行

三相异步机正反转控制

实训目的、实训器件、电路原理、元件布局、电路连接、通电运行、故障排除

三相异步机两地控制

实训目的、实训器件、电路原理、器件布局、电路连接、通电运行

中级

手动顺序控制与测量

实训目的、实训器件、电路原理、元件布局、电路连接、通电运行、

能耗制动控制与测量

实训目的、实训电路、实训器件、元件检查、元件布局、电路连接、线路检查、通电运行、故障排除

Y/△启动控制与测量

实训目的、实训器件、电路原理、元件检查、元件布局、电路连接、线路检查、通电运行、故障排除

四限位行程控制与测量

实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行

自动顺序控制与测量

实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行

单向转动控制与测量

实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行

双限位控制与测量

实训目的、实训电路、电路原理、实训器件、元件检查、元件布局、电路连接、通电运行、故障排除

两地控制与测量

实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行

三相五线供电系统

实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行

照明电路及单相电动机控制

实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行

高级

正反转能耗制动与无功计量

实训目的、实训器件、实训电路、电路原理、实验仿真

双速电动机控制

实训目的、实训电路、电路原理、实训器件、实验仿真

Y/△启动顺序控制

实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真

三速电动机控制

实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真

直流电动机正反转、调速与制动

实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真

直流电动机反接制动控制

实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真

点动功能正反转控制

实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真

多台电动机联动控制

实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真

电动机控制与功计量

实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真

顺序启动控制

实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真

综合

车床

实训目的、实训设备、工作原理、电气系统安装、接线、车床仿真、故障排除

钻床

实训目的、实训设备、工作原理、电气系统安装、钻床仿真

技术要求:

(1)实训目的:将本节所要学习的内容及掌握的知识点逐条罗列出来,让学生带着问题进行学习,实训目的不能少于三条。

(2)实训器件:实训器件用图片和文字形式,展示学生所学器件,凡是本项目所需要的器件都要进行展示,并且实物与名称一一对应。

(3)电路原理:含电气原理图和仿真实物电路。针对电路通电,正转运行,正传停止,反转运行,反转停止,电路断电都有详细的原理与对应的动作过程。以正转运行为例:当按下SB1时,原理图相关线路改变颜色表示处于通电状态,原理图电机符号开始旋转,对应的电气仿真实物电路中继电器高亮度显示,表示处于工作状态,实物电动机开始旋转。

(4)实训电路:实训电路里主要由电路图组成,当鼠标划到电路图中某个元器件的时候,电路图中会显示该器件仿真实物,并标注该实物名称,以方便学生更好的认识电路图中的符号所代表的实物。

(5)元件布局:将器件库中的仿真器件放到仿真配电柜中的相应位置,用于训练学生对器件及电路的了解。

(6)元件检查:检查元器件是否损坏,点击元器件,进入检查仿真实训项目,用已经给出的指针式万用表进行元器件的检测,并根据显示的结果进行选择题测试,答案正确后点击确定按钮退出本次操作。

(7)电路连接:根据电路图连接相关器件,内容包含说明,答案和操作提示等。整个模块以交互仿真实训方式实现:电气原理图与实物相对照,连接某线路时,正在连接的线路在电气图上闪烁显示,连接正确后,该线路闪烁消失,改闪烁下一个线路。若找不到连接点,可通过"提示"按钮获得提示。整个接线过程中正确和错误接线都伴有提示声音。

(8)线路检查:用指针式万用表检查主电路,根据操作提示调节指针式万用表到相应的档位上,进行测量,观看测量结果,点击下一步进行另外的几处测量,并可以随时观看原理图,原理图可随意拖动。

(9)通电运行:合上电源开关后,按动按钮,继电器处于高亮状态,并有通电保护字样,表示通电状态,并且电动机进行旋转。

(10)故障排除:给出本节内容相对应的题目,根据所学内容进行判断,并通过原理图进行分析

十一、机床模拟考核软件
★机床模拟考核软件(要求具有软件著作权,网络版,配30个节点)
一、软件要求:
软件以实际工程项目为主线,以施工任务为引领,突出技能训练;强调职场场景,全部训练在三维场景下进行;重视教学设计,不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作,具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示,可供学习者自行仿真训练。
本系统画面美观、导航清楚、操作简单、实训单元设置合理、仿真效果突出,具有很强的情境性、过程性、交互性和智能性,是集助教、助学的一款不可多得的仿真软件。
二、技术参数:
包含五大实训项目:CA6140车床、Z37钻床、M7130磨床、X62W铣床。
(一)CA6140车床
1、实训内容:车床认知、电路原理、车床壁龛主电线路连接、车床壁龛控制电路连接、车床壁龛外部接线、教学资源。
2、车床认知包括两部分:车床认知和车床工作
车床认知:展示车床主要组成部分。包括主轴箱、挂轮架、进给箱、刀架、转盘、纵板箱、纵溜板、横溜板、尾架、丝杠、光杠、操作手柄。
车床工作:通过点击仿真车床按钮来操作车床运行,了解CA6140车床运作原理流程。
3、电路原理:电路图包括电源保护、电源开关、主轴电动机、短路保护、冷却泵电动机、刀架快速移动电动机、控制电源变压及保护、断电保护、主轴电动机控制、刀架快速移动、冷却泵控制、信号灯、照明灯。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
4、车床壁龛主电线路连接
实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、车床壁龛控制电路连接
实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、车床壁龛外部接线
实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
教学资源:CA6140型车床电气控制线路的安装与调试的文字教学资源。
(二)Z37钻床
1、实训内容:钻床认知、电路原理、钻床壁龛主电线路连接、钻床壁龛控制电路连接、钻床壁龛外部接线、教学资源。
2、钻床认知包括两部分:钻床认知和钻床工作
钻床认知:展示钻床主要组成部分。包括立内柱、外立柱、底座、摇臂升降丝杠、摇臂、主轴、主轴箱、工作台。
钻床工作:通过点击仿真车钻按钮来操作钻床运行,了解Z37钻床运作原理流程。
3、电路原理:电路图包括电源开关、冷却泵电动机、主轴电动机、摇臂升降电动机、立柱松紧电动机、抵押照明、零压保护、主轴电动机控制、摇臂升降控制、立柱松紧控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
4、钻床壁龛主电线路连接
实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、钻床壁龛控制电路连接
实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、钻床壁龛外部接线
实训内容:接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。
教学资源:Z37型车床电气控制线路的安装与调试的文字教学资源。
(三)M7130磨床
1、实训内容:磨床认知、电路原理、磨床壁龛主电线路连接、磨床壁龛控制电路连接、磨床壁龛外部接线、教学资源。
2、磨床认知包括两部分:磨床认知和磨床工作
磨床认知:展示磨床主要组成部分。包括立柱、照明灯及开关、工作台、滑座、砂轮架、电磁吸盘。
磨床工作:通过点击仿真磨床按钮来操作钻床运行,了解M7310磨床运作原理流程。
3、电路原理:电路图包括电源开关及保护、砂轮电动机、冷却泵电动机、液压泵电动机、控制电路保护、砂轮控制、液压泵控制、整流变压器、整流器、电磁吸盘、照明。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
4、磨床壁龛主电线路连接
实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、磨床壁龛控制电路连接
实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、磨床壁龛外部接线
实训内容:接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。接线完成图呈现器件连接完成后效果图。
教学资源:M7130型磨床电气控制线路的安装与调试的文字教学资源。
(四)X62W铣床
1、实训内容:铣床认知、电路原理、铣床壁龛主电线路连接、铣床壁龛控制电路连接、铣床壁龛外部接线、教学资源。
2、铣床认知包括两部分:铣床认知和铣床工作
铣床认知:展示铣床主要组成部分,包括悬梁、床身、轴速旋钮、刀杆、刀杆挂脚、主轴、工作台、回转盘、横溜板、升降台、底座。
铣床工作:通过点击仿真铣床按钮来操作铣床运行,了解X62W铣床运作原理流程。
3、电路原理:电路图包括电源开关及保护、主轴电动机、冷却泵电动机、进给电动机、整流变压器、整流器、主轴制动、工作台快速移动、控制照明变压器、照明、主轴控制、快速进给控制、工作台进给控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
4、铣床左壁龛主电线路连接
实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、铣床左壁龛控制电路连接
实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、铣床右壁龛控制电路连接
实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
7、铣床右壁龛主电线路连接
实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
8、铣床壁龛外部接线
实训内容:接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。接线完成图呈现器件连接完成后效果图。
教学资源:X62W型磨床电气控制线路的安装与调试的文字教学资源。

十二、二居室电气布线仿真实训软件(网络版、具有软件著作权)
一、产品概述
二居室电气布线仿真实训软件,依据《建筑电气工程施工质量验收规范》、教育部相关专业教学大纲,为缓解我国建筑设备类专业传统实训教学环节的不足、提高学生的职业技能水平而研制。软件以一个典型的二居室住宅(包括主卧、次卧、厨房、客厅和卫生间共五个房间) 为例,以标准设计为引领,以施工工艺为主线,开展与实际工作高度吻合的技能训练。
本产品融合了多种制作技术,数据量小,运行流畅。软件重视教学设计,内容丰富,训练手段多样;此外,软件操作简捷,可以完全支持学生的自主式学习,具有很强的职业性、情景性、过程性与互动性。
二、软件内容
本产品包括技能实训、漫游学习、答题练习三个部分,三个部分互相关联,组成完整的操作实训、漫游学习、知识考核三大教学环节。
技能实训
包括多个技能实训任务,如内线安装、照明安装、插座安装等。根据实训任务、图纸及相关规范进行电气布线等相关施工工艺的仿真操作,媒体形式主要为三维交互动画,并在其中穿插技术要点和快问快答,学生可在操作提示的引导下自主进行学习训练。
漫游学习
可自主观察二居室中各个房间的线路布置情况,开关位置、照明位置等。通过在室内漫游,结合电气施工图纸,观察室内布线的走向,了解设计理念并加深对于相关规范的理解。
答题练习
针对相关知识点进行问答考核,快速检验学习效果。进入模块后可进行理论考试,作答完毕后实时显示"成绩卡",并可通过"查看明细"回看作答情况及正确答案。
三、适用范围
主要应用于高职高专土木建筑大类建筑设备类中的建筑设备工程技术专业、建筑电气工程技术和建筑智能化工程技术等专业学生的仿真实训;也适用于中等职业院校土木水利类中的楼宇智能化设备安装与运行、建筑设备安装等专业的学生仿真技能训练和本科院校土木类建筑电气与智能化专业的生产认知实习。
