电气安装与维修实训考核装置

文章来源：

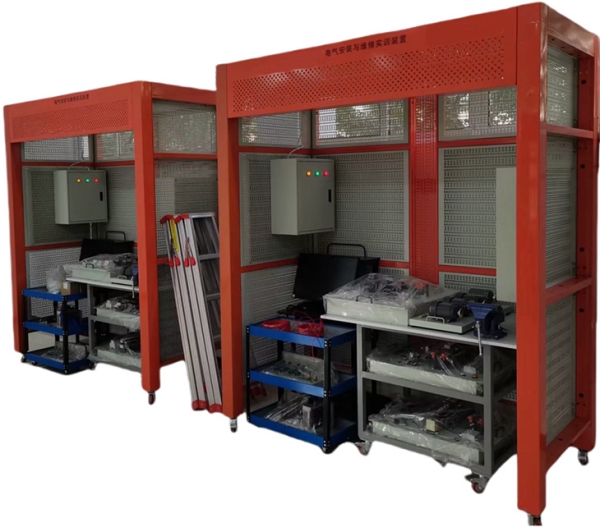

产品名称：电气安装与维修实训考核装置
产品型号：QY-DQS020
产品价格：

一、产品简介

电气安装与维修实训考核装置是一份综合性的实训平台，主要用于培养电气自动化、机电一体化、数控、矿机、化机等专业学生的实践技能。

实训目标：

技能培养：通过实训，学生掌握PLC、变频器、触摸屏等自动化设备的使用，以及它们在控制系统中的设计、安装、调试、维修等综合技能。

人才层次：针对不同层次（中级工、高级工、预备技师）的培养需求，提供从基础知识到专业技能的全面培训。

主要课程：

包括电工基础、电子电路基础、电气识图、工厂电气设备控制、工厂变配电技术、可编程控制器应用技术、变频器应用技术等，涵盖了电气自动化设备的各个方面。

实训装置特点：

通用性：适合各类职业院校和技工学校的相关专业使用，满足工厂电气安装和室内电气安装的实训要求。

灵活性：装置设计灵活，可根据教学条件进行不同组合，如2人组、3人组、4人组等，长度也可根据场地进行调整。

真实性：模拟施工现场环境，提供暗管掩引等真实操作，增强实践体验。

安全性：配备电源控制模块，具有三相漏电保护、紧急停止开关等功能，确保实训安全。

实训内容：

电工安装：包括桥架安装、PVC管安装、灯具安装、插座安装等常规电工操作。

电气控制：涉及交流异步电动机、直流电动机、步进电机、伺服电机等的控制，以及PLC、变频器、触摸屏等自动化设备的综合应用。

综合实训：通过完整的电气安装与维修项目，提升学生解决实际问题的能力。

应用范围：

不仅适用于电气自动化设备安装与维修专业的实训，还可为水电安装工等其他电气安装岗位提供实训考核。

满足全国职业技能大赛中职组电气安装与维修项目的要求。

教学支持：

提供可移动式工具车和元件柜，方便元件的保管和安装施工，解决传统墙面安装培训的不便。

二、主要配置

1、配电箱：钢制配电箱箱体，尺寸不小于450mm×200mm×500mm，含有含接地排、接零排、三相四线有功电度表、隔离开关、三相四线漏电开关、铝合金安装导轨、指示灯、三相电子式有功电能表等元件。

2、照明配件：用于电气灯具安装实训，包含日光灯管、节能灯、螺口平灯头、声控开关、泰力1插、泰力2插、泰力1开、飞雕2开、飞雕4开、吸顶灯、触摸开关、暗装底盒、分线盒面板、塑料圆木、明盒、明盒、沉头螺丝等元件。

3、电气控制箱：包含塑壳开关（断路器）、接触器、辅助触头、PLC、模拟量模块、继电器输出扩展模块、变频器、时间继电器、热继电器、温度控制器（欧姆龙温控仪）、接线端子排、开关电源、触摸屏、安装导轨、安装螺丝、控制箱箱体、按钮、急停开关、指示灯、标志牌、选择开关、数据线、加热器连接线等元件。

4、电机实训套件：包含电机底板、电机单元支架、开关电源、步进电机（驱动器和电机）、交流伺服电机（驱动器和电机）、护套圈、接线端子排、橡胶机脚、螺丝、导线、插针等元件。

5、传感器实训套件：包含行程开关、电容式传感器、电感式传感器、光电式传感器、温度传感器（热电阻、热电偶）、护线圈、接线端子排、导线、螺丝等元件。

6、配套扩展模块：包含故障检测单元、配电箱单元和弱电箱套件。

7、线材：包括PVC线管、PVC直通、杯疏、扎带、M4*20螺丝（带帽）、PVC平线槽、绝缘导线、平头线卡(16型管卡)、金属电缆桥架、异型号码管、冷压叉子、缠绕带等。

8、工具：至少包括尖嘴钳、剥线钳、压线钳、钢丝钳、一字螺丝刀、十字螺丝刀、电笔螺丝刀、数字万用表、铝合金人字梯、平锉刀、钢卷尺、电工刀、钢角尺、钢直尺、活动扳手、六角扳手、手锯弓(钢锯架)、手锯条、弯管器、电源插板等。

三、技术参数

1)工作电源：三相五线供电 AC 380 V/220 V ±7.5% 50 Hz；

2)工作环境：用绝缘地板（或使用绝缘地毯）；

3)实训装置主网孔板尺寸：长（mm）×宽（mm）＝798×768

4)实训装置外形尺寸：见配置清单

5)实训装置材料：钢板。钢板厚度≥1.5mm；

6)最大功率消耗 ≤1.5KW

7)安全保护措施：具有接地保护、过流、过载、漏电保护功能，符合相关的国家标准。

四、实训项目举例

1.1、电表箱的安装

2.配电箱的安装

3.日光灯的安装

4.白炽灯的安装

5.节能灯的安装

6.PVC管的处理与布置

7.PVC管的穿线

8.开关与插座的安装

9.分线盒的安装

10.线路分配设计

11.施工规范的学习与训练

12.安全施工要求学习与训练

13.两地控制一盏灯

14.线槽布线施工训练

15.隐蔽工程施工训练

16.隔离开关的安装

17.配电线路的接线实训

1)金属桥架的组合与安装实训；

2)塑料线槽的敷设实训；

18.电气控制箱的安装

19.电气控制电路安装实训

1)三相异步电动机直接起动、停车的控制电路连接；

2)接触器联锁的三相交流异步电动机正、反转控制电路的连接；

3)按钮联锁的三相交流异步电动机正、反转控制电路的连接；

4)按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；

5)三相交流异步电动机Y-△（手动切换）启动控制电路的连接；

6)三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；

7)定子绕组串联电阻启动控制电路的连接；

8)三相交流异步电动机能耗制动控制电路的连接；

9)三相交流异步电动机反接制动控制电路的连接；

10)多台（3台及以下）电动机的顺序控制电路的连接

11)电动机的往返行程控制电路的连接；

12)直流电动机的正反转控制；

13)直流电机的调速实验；

14)三相交流异步电动机既能点动，又能连续转动的控制电路连接；

15)两地控制电路的连接；

16)按钮切换的双速电动机调速控制电路的连接；

17)时间继电器切换的双速电动机调速控制电路的连接；

18)离心开关配合的反接制动控制电路的连接；

20.变频器面板功能参数设置和操作实训；

21.变频器对电机点动控制、启停控制；

22.电机转速多段控制；

23.工频、变频切换控制；

24.基于模拟量控制的电机开环调速；

25.基于面板操作的电机开环调速；

26.变频器的保护和报警功能实训；

27.基于PLC的变频器开环调速；

28.PLC控制电机顺序启动；

29.PLC控制三相异步电动机Y-△启动电路；

30.触摸屏的参数设置；

31.触摸屏的编程；

32.触摸屏、PLC、变频器的综合实训；

33.伺服步进电机实训

1)步进电机的控制；

2)步进驱动器的参数设置；

3)步进电机的PLC开环控制；

4)基于步进电机控制

5)交流伺服电机的控制；

6)交流伺服驱动器的参数设置；

7)交流伺服电机的PLC半闭环控制；

8)基于伺服电机控制

9)两相混合式步进电机的控制

10)交流伺服电机的位置控制实训

34.电气照明电路真实故障检测实训；

35.电气动力电路真实故障检测实训；

36.混合电路真实故障检测实训；

37.三相电子电能表的安装

38.配电线路的接线实训

39.电气照明电路故障板检测实训

40.电气动力电路故障板检测实训

41.电气电路故障板考核实训

五、产品配置

（一）装置结构尺寸：

实训考核设备（单面）：长2006mm×宽1003mm×高2410mm

（二）、配置清单

1、配电箱模块

序号	名称	规格/型号	单位	数量	备注（说明）
1	三相电子式有功电度表	DTS633	只	1
2	熔断器式隔离器	HG1-32/30F	套	1	3极，32A（含熔体20A））
3	漏电保护器	DZ47sLE-32/D10	只	1	3P+N
		DZ47sLE-32/D16	只	1	3P+N
		DZ47sLE-32/C20	只	1	1P+N
4	断路器	DZ47s-60/D32	只	1	3P
4	断路器	DZ47s-60/D25	只	1	3P
5	导轨	C45	条	1
6	指示灯	AD16-22D 220V	只	3	红、绿、黄各1只
7	接线端子排	TBC-20	条	1	7节/条
8	配电箱箱体	450mm×220mm×520mm	只	1	含接地排、接零排

2、照明模块

序号	名称	规格/型号	单位	数量	备注（说明）
1	漏电保护器	DZ47sLE-32/C25	只	1	1P+N
		DZ47sLE-32/C16	只	2	1P+N
		DZ47sLE-32/C10	只	2	1P+N
2	断路器	DZ47s-60/C32	只	1	2P
		DZ47s-60/C10	只	1	1P
		DZ47s-60/C6	只	1	1P
3	配电箱箱体	PZ30-15	只	1	含接地排、接零排

3、照明套件

序号	名称	规格/型号	单位	数量	备注（说明）
1	日光灯组件	20W	套	1	长度65cm左右
2	螺口节能灯	9W～13W	只	2
3	螺口灯座	86型E27灯座	只	1
4	双开	86型（含底座）	只	2	双联开关
5	双开	86型（含底座）	只	1	多联开关
6	单开	86型（含底座）	只	2	双联开关
7	单开	86型（含底座）	只	1	多联开关
8	五孔插座	86型（10A）（含底座）	只	1
9	五孔插座	86型（10A）（含底座）	只	1	带开关
10	三孔插座	86型（16A）（含底座）	只	1
11	声光控自动开关	86型（含底座）	只	1
12	触摸开关	86型（含底座）	只	1
13	分线盒面板	86型（含底座）	只	2
14	螺丝	M4×20	只	18	86面板螺丝

4、电气控制模块

序号	名称	规格/型号	单位	数量	备注（说明）
1	断路器	DZ47s-60/D10	只	1	3P
2	交流接触器	CJX2s-0910/220V	只	5
3	辅助触头	F4-22	只	5
4	PLC系统配置见最底下（包含通讯下载线）
5	时间继电器	JSZ3F AC220V（含底座）	只	1
5	时间继电器	JSZ3A-A AC220V（含底座）	只	1
6	热继电器	NR2-25（独立安装）	只	3	0.4A(范围0.25~0.4A)2只 0.63A(范围0.4~0.63A)1只
7	接线端子排	导轨式弹簧端子ST 2.5	片	50	含1节终端/堵头
8	开关电源	24V/2.5A导轨式	只	1
9	触摸屏	昆仑通态TPC7062Ti	只	1
10	控制箱箱体	500mm×230mm×700mm	只	1	含接地排、接零排
11	按钮	LA38-11BN	只	11	启动停止各5套（红、绿），配急停按钮1套
12	指示灯	AD16-22DS 220V	只	5	红5只
13	选择开关	LA38 -11X2	只	2	2档开关
13	选择开关	LA38 -20X3	只	2	3挡开关
14	通讯线	USB触摸屏下载线	条	1	3米

5、电机模块

序号	名称	规格/型号	单位	数量	备注（说明）
1	三相交流异步电动机	(Y-△)	只	1	电机底板
2	三相交流异步电动机	(Y-△)带离心开关	只	1
3	三相交流异步电动机（双速40W）	双速电机	只	1
4	它励直流电动机	220V/50W	只	1
5	电机单元支架	330mm×205mm×65mm	套	2	左、右各二只

6、电机运动模块

序号	名称	规格/型号		单位	数量	备注（说明）
1	步进电机	驱动器	DM542	台	1	单元规格496mm×300mm
		电机	57型两相四线
2	交流伺服电机	驱动器	SD300-20AL-GBN	台	1
		电机	SD60AEA02030-SC3-AP
3	微动开关	KW7-3		只	2
4	光电传感器	PM-L25		只	3

7、传感器模块

序号	名称	规格/型号	单位	数量	备注（说明）
1	行程开关	YBLX-ME/8104	只	4
2	电容式传感器	ODR-D05NK	只	1
3	电感式传感器	OBM-D04NK	只	1
4	光电式传感器	JG-3D-30NK	只	1

8、线路安装器材

序号	名称		规格/型号		单位	数量	备注（说明）
1	PVC线管		Φ16 A型		根	4	3米
			Φ20 A型		根	4	3米
2	PVC壁疏		Φ16		只	20
			Φ20		只	20
3	U型平头管卡		Φ16		只	30
			Φ20		只	30
4	PVC平线槽		20×10 A型		根	4	2米/根或 3米/根
			39×19 A型		根	4
			60×40 A型		根	4
5	PVC线槽终端头		20×10		只	2
			39×19		只	2
			60×40		只	2
6	行线槽		30×30		根	4	2米/根
7	绝缘导线		红色RV1.5 mm2		盘	1
			双色RV1.5 mm2		盘	1
			双色RV2.5 mm2		盘	1
			黑色RV0.75 mm2		盘	1
			蓝色RV0.75 mm2		盘	1
			BV2.5 mm2		盘	5	黄、绿、红、蓝、双色各1盘
			BV1.5 mm2		盘	3	红、蓝、双色各1盘
8	五芯电缆		RV5*0.75 mm2		米	10
9	三相插头		三相四线16A		只	1
10	明装底盒		86型		只	8	86×86×30
			86加深型		只	2	86×86×40
11	U型绝缘端子		SVΦ1.25—4		只	1000
			SVΦ2—5L		只	1000
12	O型绝缘端子		RVΦ2—5		只	1000
13	管形绝缘端子		TE1008		只	1000
			TE1008/双线插针		只	1000
14	缠绕带		Φ10		包	1
15	扎带		3×100mm		包	1
16	号码管		Φ3.5		卷	1	号码机用
17	电缆保护软管		Φ20		米	4
18	电缆保护软管		外径Φ20		米	4
19	保护软管接头		Φ20		只	6
20	保护软管接头		配外径Φ20软管		只	6
21	自攻螺丝		Φ6×15		只	200
			Φ6×25		只	60
22	螺丝（带帽）		M4*20		套	4	（安装变频器用）
	螺丝（含垫片）		M6*10		套	4	箱门接地螺丝
23	螺母		M8		只	2	箱子接地螺母
24	接地排		5位 110×15		条	4	专用（外接地干线）
	塑料绝缘胶布		黑色		卷	1
25	护线圈		配Φ30的孔		个	8	配电箱及电气箱用
			配Φ25的孔		个	8	照明配电箱用
			配Φ8的孔		个	2	日光灯开孔用
26	金属桥架（带盖）	桥架	1	50×50×500	根	2	500mm/根
			2	50×50×300	根	4	300mm/根
			3	50×50×200	根	4	200mm/根
			4	50×50×150	根	4	150mm/根
		附件1	水平90°弯100×100×50mm		只	4
		附件2	水平45°弯100×100×50mm		只	4
		附件3	水平三通150×100×50mm		只	2
		附件4	桥架带孔封头（端面）孔径Φ23		只	4
		附件5	水平四通150×150×50mm		只	1
		附件6	垂直等径下弯通（阴角）100×100×50mm		只	2
		附件7	垂直等径上弯通（阳角）100×100×50mm		只	2
		附件8	线槽支架（托臂）1		只	5
		附件9	线槽支架（托臂）2		只	12
		附件10	角钢立柱（桥架吊杆）		只	8
		附件11	垂直等径右上弯通		只	2
		附件12	垂直等径左上弯通		只	2
		附件13	垂直等径右下弯通		只	1
		附件14	垂直等径左下弯通		只	1
		附件15	上边垂直等径三通		只	2
		附件16	连接板10×20×100mm		只	36
		附件17	垂直等径变向弯通		只	3
		附件18	连接螺丝（专用）		套	150	M5×10，带自锁螺帽1只
		附件19	铜制接地螺丝（专用）		套	60	M5×15，带帽1只、平垫2只
		附件20	桥架盖板安装卡		只	100

8、故障检测模块

序号	名称	规格/型号	单位	数量	备注（说明）
1	故障检测单元		套	1

9、工具

序号	名称	规格/型号	单位	数量	备注（说明）
1	尖嘴钳	6寸	把	1
2	剥线钳		把	1
3	压线钳	HS-30J	把	1	压冷压端子
4	压线钳	HS-06WF	把	1	压插针
5	钢丝钳	6寸 160mm	把	1
6	一字螺丝刀	3寸	把	1
7	十字螺丝刀	3寸	把	1
8	一字螺丝刀	2×75	把	1
9	十字螺丝刀	2×75	把	1
10	测电笔		把	1
11	数字万用表	MY60	只	1
12	铝合金人字梯	1.5米	付	1
13	锉刀	8寸	根	1
14	钢卷尺	3m	只	1
15	电工刀		把	1
16	钢角尺	300mm	把	1
17	钢直尺	300mm	把	1
18	活动扳手	6寸	把	1
19	六角扳手		套	1	7件套
20	钢锯架		架	1
21	钢锯条		条	3	8-12〞可调
22	弹簧弯管器	Φ16	根	1
23	弹簧弯管器	Φ20	根	1
24	电源插板		只	2
25	安全标牌	160×200mm	张	1	必须戴安全帽
26	安全标牌	160×200mm	张	1	止步高压危险
27	安全标牌	160×200mm	张	1	当心落物
28	安全标牌	160×200mm	张	1	禁止合闸有人工作

10、其他

序号	名称	规格/型号	单位	数量	备注（说明）
1	电气安装与维修实训考核装置台架（2人组标准配置）	2006mm×1003mm×2410mm	套	1
2	元件存放柜(四门玻璃柜)	900mm×450mm×2000mm	个	1
3	可移动工具台	930mm×740mm×860mm	辆	1	带重载自锁脚轮
4	电源模块单元	600×130×105mm	块	1
5	台虎钳		台	1
6	实训指导书		本	1
7	配套安装螺丝		套	1

PLC系统配置

序号	名称	规格型号	单位	数量
1	三菱可编程控制器	FX3U-32MT/ES-A	只	1
	三菱扩展模块	FX2N-16EYR	只	1
	三菱通讯模块	FX3U-485-BD	只	1
	三菱变频器	FR-E740-0.75K-CHT	只	1
	三菱模拟量模块	FX3U-3A-ADP	只	1
	RS232C/RS422通讯电缆		条	1

能力测试单元

名称	型号	单位	数量	备注
故障检测单元挂板		块	1
导轨（铝导轨）		条	2
线槽5025	5025	米	4
按钮盒	JL-BX2-	只	3
按钮盒	JL-BX3-	只	3
导轨式开关电源	DRA-60-24	只	1
断路器（空气开关3P）	DZ47-60 C10	只	3
小型断路器（空气开关2P）	DZ47-60 C10	只	1
断路器（空气开关1P）	DZ47-60 C10	只	1
断路器（空气开关1P）	DZ47-60 C10	只	1
剩余电流动作断路器	DZ47LE-32 C10 1P+N	只	2
指示灯	AD16-22 DC24V 绿	只	4
指示灯	AD16-22 DC24V 黄	只	2
指示灯	AD16-22 DC24V 红	只	2
明装线盒（明盒）	86型	个	10
螺口灯座	86型	只	4
二位暗装式跷板双控开关		只	1
一位白板		块	1
两极双用、两极带接地插座		只	2
一位暗装式跷板双控开关		只	2
微型接近开关	三线 PNP DC24V 正面检测	只	2
热继电器	NR2-25 1-1.6A	只	2
热继电器	NR2-25 1-1.6A	只	1
热继电器	NR2-25 1-1.6A	只	1
时间继电器	ST3PA-D DC24V	只	2
继电器MY4NJ	MY4NJ DC24V	只	2
继电器座	前继PYF14A-E	只	2
交流接触器	NC1-1210Z DC24V	只	5
辅助触头组	F4-22	只	5
行程开关	YBLX-ME/8104	只	2
按钮开关	LA38-11BN 红	只	3
按钮开关	LA38-11BN 绿	只	4
故障检测单元有机玻璃面板		块	1
三插电源线		条	1
继电器座	PF083A	只	2
打印标记条	ZB5/UD3N	个	88
接线端子	UK2.5 含挡片	个	62
端子终端		个	2
铝合金椭圆拉手	M8×180	个	2	6

故障设置材料

名称	型号	单位	数量	备注
电工胶带		个	1
电阻	低绝缘电阻 2MΩ	只	10
电阻	高电阻 1Ω	只	10

配电箱单元

名称	型号	单位	数量	备注
配电箱		个	1
三相四线电子式电能表	5（20）A	个	1
熔断器式手动负荷隔离开关	HG1F-32/3	个	1
空气开关	DZ47-60 C16 3P	个	1
漏电开关	DZ47LE-32 C10 3P+N	个	1
漏电开关	DZ47LE-32 C10 1P+N	个	1
接线端子	TB2508	个	2
电源指示灯	AD16-22DS 220V 黄	个	1
电源指示灯	AD16-22DS 220V 绿	个	1
电源指示灯	AD16-22DS 220V 红	个	1

弱电箱套件

序号	名称	规格/型号	单位	数量
1	信息箱		个	1
2	DC电源线		条	1
3	两孔八字国标电源线	2米	条	1
4	路由模块	无线路由器一进四出	块	1
5	有线电视信号模块	一进四出	块	1
6	电话模块	1进6出独立控制	块	1
7	电源模块	单电源DC7.5V	块	1
8	有线电视插头		只	2
9	明装线盒（明盒）	86HM331（86型）	个	3
10	双口插座面板	86型	只	1
11	单口TV面板	86型	只	1
12	单孔插座面板（单口面板）	86型	只	1
13	UTP非屏蔽三类网线（三类两对非屏蔽电缆）		米	6
14	UTP超五类4对非屏蔽电缆（单股）		米	6
15	有线电视线（CATV物理发泡同轴电缆）	WV75-5	米	5
16	电话机	壁挂式	台	1
17	有线电视分配器公制F头	75-5	个	5
18	水晶头		只	5
19	超五类RJ45插座模块		只	2
20	电话水晶头		个	5
21	电脑网络电缆测线仪		个	1
22	电话插座模块		只	2
23	旋转式剥线器		把	1
24	压线工具（压接工具）	打线刀	把	1
25	RJ45双用工具（模块压线工具）		把	1
