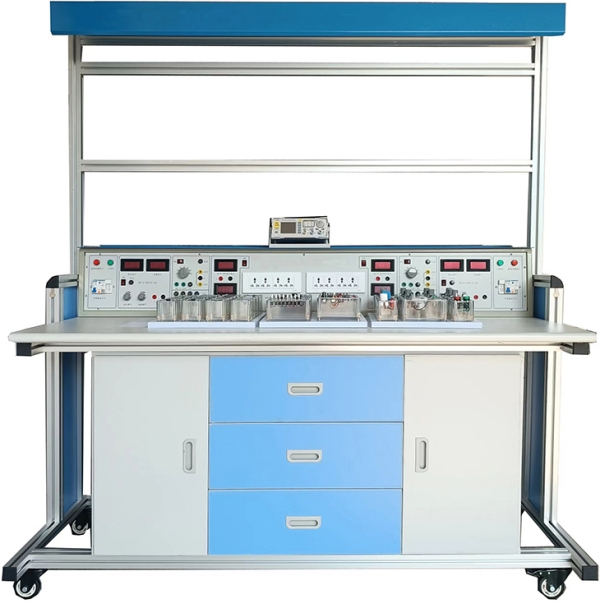

数电模电实验平台

    文章来源:

  • 产品名称:数电模电实验平台
  • 产品型号:QY-MS023
  • 产品价格:

一、数电模电实验平台概述

模拟电路实验平台是一款满足电子、通信、自动化等相关专业的模拟电子技术课程训练使用的教学设备。系统采用模块化设计,电路实验区印有相应的实验原理图,可根据实际需求安排实验。开发扩展区域可方便扩展直插器件及芯片,便于学生或老师进行二次开发使用。系统硬件资源设有半导体元件及其基本电路、放大电路、反馈电路、运算放大器、振荡电路、直流稳压电源和芯片插座等,能搭建模数混合系统实验和进行二次开发。
数电模电实验平台能完成模拟电子技术、数字电子技术课程基础及综合设计型实验要求、数电模电实验实训平台根据实训内容和技能训练的需要,任意组合实训线路,以完成不同的实训项目。具有较强的创新性,也是相关专业开展课程设计、毕业设计及技能竞赛的理想平台。

二、技术指标要求

1、工作电源:单相三线 AC 220V±10% 50Hz

2、温度:-10~40℃;环境湿度:≤90%(25℃)

3、外形尺寸:长×宽×高约:1600×800×1825㎜

4、整机功耗:≤1.0KW

5、安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、数电模电实验平台功能要求

1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主导,以技术应用为目标,接近生产实际。

2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用有机盒,兼作实物示教,一举多得。

3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发;而且模块维修方便,可放手让学生操作、试验,无后顾之忧。

4、与本装置实训项目均经过反复斟酌、精心配置;其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。

5、本装置具有广阔的延伸空间,本装置可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目,这样可充分发挥本实训台的利用率,并可节省实验实训场地,性价比大大提高。

四、数电模电实验平台各个功能模块功能要求:

1、总电源

(1)总电源为单相交流220V 电源,经空气断路器(带熔断器及漏电保护),最大额定电流为5 A,安全可靠。提供多路AC220V电源接口,可为外配仪器设备提供工作电源。

(2)指示灯:电源线接通电网电源后,红灯亮,表示实训台已接入电源。空气断路器合闸后,绿灯亮,表示实训台进入正常工作状态。

2、可调直流电源

(1)可调直流电源为DC 0~30V/2A,并带过载、短路保护功能,保护的整定值可进行调节;直流输出电压采用3位半数字显示的电压表(0~30V),直流输出电流采用3 位半数字显示的电流表(0~2A)。

3、多档交流电源和稳压直流电源

(1)多档交流电源3~24V,七档,并带短路保护措施。

(2)稳压直流电源±5V、±12V 四组。

4、数字电压表与电流表

3 位半显示数字电压表一只(0~30V)和3 位半显示数字电流表(0~2000mA)一只。

5、功率输出函数发生器:

1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

2)正弦波输出幅度≥5V,输出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。

3)频率范围: 0.1HZ~2MHz, 采用旋转式设定频率。

4)输出幅度采用电位器调节,正弦波输出具有20db衰减。

5)方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。

6)频率计最高测量范围60MHz。

五、数电模电实验平台可以完成的实训项目要求

(一)数字电子技术综合应用

项目一 基本逻辑门电路功能测试

项目二 优先编码器功能测试

项目三 二进制译码器和数据选择器功能测试

项目四 全加器和超前进位全加器功能测试

项目五 数值比较器功能测试

项目六 七段码锁存/译码/驱动器功能测试

项目七 各类触发器功能测试

项目八 双向移位寄存器功能测试

项目九 二 - 五 - 十进制计数器功能测试

项目十 二位十进制计数/译码/驱动/显示电路

项目十一 可逆十进制计数电路功能测试

项目十二 N 进制计数电路功能测试

项目十三 555 定时器基本应用电路

项目十四 微分型单稳态触发器

项目十五 集成单稳态触发器及其应用

项目十六 集成施密特触发器及其应用

项目十七 声光控制节能路灯电路

项目十八 8 线数据传输电路

项目十九 4 位环形计数节拍发生器

项目二十 秒脉冲信号发生器

项目二十一 伺服电机测速与时钟脉冲测频电路

项目二十二 救护车/消防车声响报警电路

项目二十三 D/A 转换器将数码转换成单极性、双极性模拟电压

项目二十四 数控变频三角波-方波发生器

项目二十五 移位寄存器彩灯显示电路

项目二十六 8 位优先编码器抢答电路

项目二十七 触摸式密码电子锁电路

项目二十八 数字钟电路

项目二十九 二位十进制计数符合电路

项目三十 交通灯控制电路

项目三十一 升/降阶梯波形信号发生器

项目三十二 光电转换加/减计数电路

(二)模拟电子技术综合应用、创新实训项目目录

项目一  常用二极管的性能测试及应用

项目二  双极晶体管及场效管输出特性的测定

项目三  单管放大电路的研究

项目四  两极放大电路及负反馈放大电路的研究

项目五  助听器电路的调试(电子产品线路)(综合应用)

项目六  恒流充电电路(场效应管的应用)(电子产品线路)(综合应用)

项目七  三极管放大电路故障排除

项目八  整流、滤波及稳压电路的研究

项目九  直流稳压正、负电源电路的研究

项目十  典型复合互补OTL功率放大电路调试(电子产品线路)(综合应用)

项目十一  OTL功率放大电路的故障排除

项目十二  LM386集成音响功率放大电路及其应用(电子产品线路)(综合应用)

项目十三   运算放大器基本运算电路

项目十四   对由运放器组成的积分运算电路、微分运算电路

项目十五   对由运放器组成的电压比较器传输特性的研究

项目十六   气敏传感器制作烟雾报警器的制作与调试(电子产品线路)(综合应用)

项目十七  方波、三角波和锯齿波发生器电路的研究与测试

项目十八  三角波、方波及正弦波发生器的制作竞赛

项目十九  RC(文式桥式)正弦波振荡器和制作与调试

项目二十  电容三点式LC正弦波发生器

项目二十一 有源滤波电路研究

项目二十二  直流-直流(DC-DC)集成电压变换电路的应用与调试(电子产品线路)(综合应用)

项目二十三  恒温控制电路的制作与调试(电子产品线路)(综合应用)

(三)电力电子技术及应用、创新实训项目

项目一 晶闸管的控制特性及它作为固体开关的应用(电子产品电路)(综合应用项目)

项目二 单结晶体管触发电路

项目三 晶闸管单相半控桥式整流电路(电阻负载)的调试与分析

项目四 晶闸管单相半控桥式整流电路(电阻电感负载)(反电势负载)的研究

项目五 IGBT 直流斩波电路的调试与分析(电子产品电路)(综合应用项目)

项目六 功率晶体管(BJT)PWM 控制直流电动机可逆调速电路(电子产品电路)(综合应用项目)

六、 数电模电实验平台配置清单

序号

产品名称

型号规格

数量

单位

备注

1

通用实训桌(铝型材框架)

1600×800×1825㎜

1


2

电工电子创新模块

共9块放置板

1

详见表二

3

数字万用表

VC890D

1


4

+/-字螺丝刀


各1


5

尖嘴钳


1


6

斜口钳


1


7

实验导线

叠插式

1

详见表三

8

凳子


2


9

精装实训指导书


1


10

安装布线所需材料


1


表二 、电工电子元件盒(透明封闭有机塑料元件盒)

序号

产品名称

型号规格

产品代号

单位

1

RJ水泥电阻(5W)

51Ω、100Ω、200Ω

R01

1块

2

RJ金属膜电阻(2W)

330Ω、470Ω、510Ω

R02

1块

3

RJ金属膜电阻(2W)

330Ω

R03

1块

510Ω

680Ω

4

RJ金属膜电阻(2W)

1K

R04

1块

2K

3.3K

5

RJ金属膜电阻(2W)

3.3K

R05

1块

4.7K

6.8K

6

RJ金属膜电阻(2W)

10K

R06

3块

22K

47K

7

锰铜丝电阻(3A)

0.1Ω

R07

1块

0.2Ω

0.4Ω

8

RT碳膜电阻(1W)

R08

1块

4.7Ω

10Ω

27Ω

9

RT碳膜电阻(1W)

39Ω

R09

1块

47Ω

56Ω

68Ω

10

RJ金属膜电阻(1W)

100Ω

R10

1块

150Ω

200Ω

300Ω

11

RJ金属膜电阻(1W)

390Ω

R11

1块

470Ω

560Ω

680Ω

12

RJ金属膜电阻(1/2 W)

560Ω

R12

1块

820Ω

1K

1K

13

RJ金属膜电阻( 1/2 W)

1.2K

R13

1块

2K

2.7K

3K

14

RJ金属膜电阻( 1/2W)

4.7K

R14

1块

5.1K

6.8K

8.2K

15

RJ金属膜电阻( 1/2W)

10K

R15

1块

15K

27K

33K

16

RJ金属膜电阻( 1/2W)

51K

R16

4块

56K

62K

68K

17

RJ金属膜电阻(  1/2W)

100K

R17

4块

270K

390K

470K

18

RJ金属膜电阻( 1/2W)

820K

R18

1块

1M

2.2M

10M

19

RJ金属膜电阻(1/2W)

120Ω

R19

1块

180Ω

220Ω

620Ω

20

RJ金属膜电阻( 1/2W)

1.5K

R20

1块

2.2K

2.7K

3.9K

21

RJ金属膜电阻( 1/2 W)

6.2K

R21

1块

20K

24K

47K

22

RJ金属膜电阻( 1/2W)

51K

R22

1块

150K

220K

3M

23

RJ金属膜电阻( 1/2W)

510K

R23

2块

1.1M

2M

2M

24

CL聚脂膜电容

1000pF

C01

2块

2200 pF

CBB聚丙烯膜电容

3300 pF

25

CBB聚丙烯膜电容

4700 pF

C02

2块

0.01μF

0.022μF

26

CBB聚丙烯膜电容

0.033μF

C03

4块

0.047μF

0.1μF

27

CBB聚丙烯膜电容

0.22μF

C04

1块

0.47μF

1μF

28

CBB聚丙烯膜电容

0.47μF

C05

1块

1μF

0.33μF

29

CD铝电解电容(50V DC)

3.3μF

C06

2块

4.7μF

10μF

30

CD铝电解电容(50V DC)

100μF

C07

1块

220μF

470μF

31

CC瓷片电容

20 pF

C10

1块

1500 pF

CBB聚丙烯膜电容

2200 pF

32

CC瓷片电容

20 pF

C11

1块

CBB聚丙烯膜电容

33 pF

100 pF

33

可调电容

10~60 pF

C12

1块

220 pF

20~120 pF

34

CC瓷片电容

20 pF

C13

1块

CL聚脂膜电容

2200 pF

5600 pF

35

CBB聚丙烯膜电容

0.047μF

C14

1块

0.01μF

0.1μF

36

CD铝电解电容(50V DC)

2.2μF

C15

2块

33μF

47μF

37

WX线绕电位器(WX050)

100(5W)

RP1

1块

38

WH碳膜电位器(WH118)

470(2W)

RP2

1块

39

WH碳膜电位器(WH118)

1K (2W)

RP3

1块

40

WX线绕电位器(WX14-12)

4.7K(1W)

RP5

1块

41

WH碳膜电位器(WH5)

10K (1/2W)

RP6

1块

42

WH碳膜电位器(WH5)

22K(1/2W)

RP7

1块

43

WH碳膜电位器(WH5)

33K(1/2W)

RP8

1块

44

WH碳膜电位器(WH118)

47K (2W)

RP9

1块

45

WH碳膜电位器(WH118)

100K (2W)

RP10

1块

46

WH碳膜电位器(WH118)

470K (2W)

RP11

1块

47

WH碳膜电位器(WH118)

1M (2W)

RP12

1块

48

绕线式电位器(WXD3-12)

1K (2W)

RP13

1块

49

线绕电感

电感L=30mH

L01

1块

50

线绕电感

电感L=100mH

L02

1块

51

色码电感

22μH

L03

1块

82μH

180μH

52

色码电感

330μH

L05

1块

柱形电感

47μH

色码电感

100μH

53

脉冲变压器(单双脉冲)

KMB-0021

T05

1块

54

集成底座

8P

IC1

2块

55

集成底座

14P

IC2

5块

56

集成底座

16P

IC3

4块

57

集成底座

18P

IC4

2块

58

集成底座

20P

IC5

1块

59

集成底座

28P

IC7

1块

60

单向击穿二极管(稳压管)

1N4728A(3.3V 1W)

VS1

1块

1N4733A (5V 1W)

1N4735A(6.2V 1W)

61

单向击穿二极管(稳压管)

1N4738A(8.2V 1W)

VS2

1块

1N4740A(10V 1W)

1N4742A(12V 1W)

62

双向稳压管 (1W)

5V

VS3

1块

8.2V

10V

12V

63

整流二极管

1N4007×4

VD1

1块

64

开关二极管

1N4148×2

VD2

1块

肖特基二极管

1N5818

1N5819

65

三极管

TIP42C

VT1

1块

BU406

散热器

ST25×2



66

三极管

9012

VT2

1块

TIP41C

散热器

ST25×1

67

三极管

9013

VT3

1块

TIP41C

散热器

ST25×1

68

晶闸管

BT151

VT4

1块

场效应管

3DJ7

散热器

ST25×1

69

增强型场效应管

IRF630 (N沟道)

VT5

1块

IRF9620(P沟道)

散热器

ST25×2

70

IGBT管

10N60×2

VT6

1块

1N4148×2

散热器

ST25×2

71

晶闸管电路

(51Ω、0.1μF、BT151、FU)×3

VT7

1块

散热器

ST25×3

72

双向触发二极管

BD3

VT8

1块

双向晶闸管

BT135

散热器

ST25×1

73

仪表开关

KN32B

S1

1块

74

按钮开关

AN4

S2

1块

76

钮子开关

KNX1×2

S3

1块

77

白炽灯座


HL1

1块

78

指示灯

6.3V

HL4

1块

79

熔断丝


FU

1块

80

电流表插座


SW

1块

81

共阴数码管

0.5吋

BX01

1块

电阻

300Ω×8个

82

稳压集成

LM337

BX04

1块

LM317

散热器

ST25×2

83

MIC声电传感器

CZN-15EN

BX05

1块

石英晶体振荡器

32.768石英晶体

10MΩ电阻

33 pF电容器×2

84

扬声器

BX06

1块

85

蜂鸣器

TMB12A12

BX07

1块

LED

5个大(红)

电阻

100Ω/0.25W

86

气敏元件

QM-J3

BX08

1块

87

三极管插座

127-3T

BX09

1块

元件插座

88

元件插座

127-2T×4

BX10

1块

89

音乐芯片

CF-60

BX11

1块

纽子开关

KNX1

90

保险丝

FU

AX1稳压管稳压电路

1块

二极管

1N4007×4

电容

1000μF /50V

100μF /35V

0.1μF

稳压管

1N4733 (5.1V)

91

电阻

100Ω/0.25W×2

AX3铜电阻温度计电路

1块

39Ω/0.25W

33Ω/0.25W

温度传感器

LM35

珐琅电阻

RX20-10W 20Ω

纽子开关

KNX1×2

电位器

470Ω(WH5)

铜电阻

Cu-50

92

直流数字毫伏表

0~2000mV

AX4直流数字毫伏表

1块

93

保险丝

FU

AX5直流恒压源

1块

二极管

1N4007×4

电容

470μF /50V

100μF /25V

0.01μF

集成

LM7812

散热器

ST25×1

94

电位器

10K(WH5)×2

AX9运放电路

1块

二极管

1N4148×2

电容

10μF /35V

集成

OP07

集成底座

8P

95

集成运放

LM358

AX10双运放电路

1块

集成底座

8P

96

继电器

GZR-2 12V

AX11继电器驱动电路

1块

三极管

9013

二极管

1N4148

97

电容

1000μF/50V×2

AX1278系列稳压源

1块

0.33μF×2

插座

127-3T

98

电容

1000μF/50V×2

AX1379系列稳压源

1块

0.33μF×2

插座

127-3T

99

电位器

22K(WH5)

AX14单结晶体管触发电路

1块

单结晶体管

BT33

电阻

2.2K/0.25W

100Ω/0.25W

560Ω/0.25W

三极管

9013

二极管

1N4148Ω×2

100

功放

LM386

AX15功率放大集成电路

1块

电阻

10Ω/0.25W×2

电容

47nF×2

10μF/35V

100nF

100μF/35V

集成底座

8P

101

集成

MC34063A

AX16集成转换器

1块

集成底座

8P

102

光电开关

GP1A05HR×2

AX20电动机测速

1块

磁性电机

385

固定支架

配套

103

钮子开关

KNX1×2

AX210-1置数单刀双掷开关

1块

104

集成

CD4011

AX22单脉冲信号

1块

CD1413

集成底座

14P

16P

电阻

100Ω/0.25W×4

51Ω/0.25W×4

复位开关

AN4×2

LED

红×2 绿×2

105

电阻

100K/0.25W×10

AX23触摸式编码开关

1块

钮子开关

KNX1

轻触开关

(6×6×4.3)×10

106

电阻

51K/0.25W×10

AX248421拨码盘

1块

夹板

KAS-3

8421拨码开关

KAS-3×2

二极管

1N4148×8

107

集成

555

AX25CP时钟脉冲源

2块

集成底座

8P

电位器

100k(WH5)×2

电阻

10k/0.25W×2

300Ω/0.25W

二极管

1N4007×2

电容

10μF/35V

0.1μF

0.01μF

钮子开关

KNX1

LED

红(5个大)

108

电阻

100Ω/0.25W×7

AX26发光二极管及驱动

1块

集成

62083

集成底座

20P

LED

红×8

109

集成

CD4511

AX27共阴数码管

3块

集成底座

16P

电阻

100Ω/0.25W×14

共阴数码管

0.5寸×2

110

LED

红×4  绿×4  黄×4

AX28交通灯电路

1块

电阻

51Ω/0.25 W×6

集成

MC1413

集成底座

16P

111

指针微安表

100μA


1块

表三 、集成芯片及连接线清单

集成清单

序号

名称

型号/规格

单位

数量

备注

1

集成芯片

CD4001

1


2

集成芯片

CD4002

1


3

集成芯片

CD4011

1


4

集成芯片

CD4012

1


5

集成芯片

CD4013

2


6

集成芯片

CD4015

1


7

集成芯片

CD4023

1


8

集成芯片

CD4025

2


9

集成芯片

CD4060

1


10

集成芯片

CD4069

1


11

集成芯片

CD4070

1


12

集成芯片

CD4071

1


13

集成芯片

CD4073

1


14

集成芯片

CD4075

1


15

集成芯片

CD4081

3


16

集成芯片

CD4085

1


17

集成芯片

CD4511

1


18

集成芯片

CD4513

1


19

集成芯片

CD4518

3


20

集成芯片

CD4528

1


21

集成芯片

CD4532

1


22

集成芯片

CD4585

2


23

集成芯片

CD40106

1


24

集成芯片

CD40107

1


25

集成芯片

CD40192

2


26

集成芯片

CD40194

1


27

集成芯片

74LS00

1


28

集成芯片

74HC112

1


29

集成芯片

74HC138

1


30

集成芯片

74HC151

1


31

集成芯片

74LS196

2


32

集成芯片

74LS283

1


33

集成芯片

DAC0832

1


34

集成芯片

DAC0809

1


35

集成芯片

555

2


36

集成芯片

LM358

1


37

集成芯片

4N35

1


38

集成芯片

TIL117

1


39

集成芯片

7812

1


40

集成芯片

7815

1


41

集成芯片

7915

1


42

三极管

9012

1


43

三极管

9013

2


44

三极管

9014

1


45

光电三极管

3DU2(1KL3B)

1


46

光敏电阻

GL5626D

1


47

动圈式话筒

SD152B

1


48

RJ 金属膜电阻

100 欧1/2W

1


49

RJ 金属膜电阻

15K 欧1/2W

1


50

RJ 金属膜电阻

22K 欧1/2W

1


51

RJ 金属膜电阻

51K 欧1/2W

3


52

电解电容

3.3uF/35V

1


53

电解电容

1uF/35V

1


54

电解电容

100uF/35V

1


实验连接线

序号

名称

型号/规格

单位

数量

备注

1

导线(香蕉插)

红色15cm

10


2

导线(香蕉插)

黄色15cm

10


3

导线(香蕉插)

绿色15cm

10


4

导线(香蕉插)

蓝色15cm

10


5

导线(香蕉插)

黑色15cm

10


6

导线(香蕉插)

红色20cm

6


7

导线(香蕉插)

黄色20cm

6


8

导线(香蕉插)

绿色20cm

6


9

导线(香蕉插)

蓝色20cm

6


10

导线(香蕉插)

黑色20cm

6


11

导线(香蕉插)

红色45cm

4


12

导线(香蕉插)

黄色45cm

4


13

导线(香蕉插)

绿色45cm

4


14

导线(香蕉插)

蓝色45cm

4


15

导线(香蕉插)

黑色45cm

4


16

屏蔽线(香蕉插)

60cm

3


17

大小头测试线(香蕉插四种颜色)

45cm

4



实验配件

1

螺口灯泡

15W24V

2


2

熔芯(保险丝)

1A、0.5A、2A(玻璃)

1 盒/5 台



Copyright教学设备厂家 © 上海求育教学设备有限公司 All rights reserved2017沪ICP备17016831号-1 网站地图
