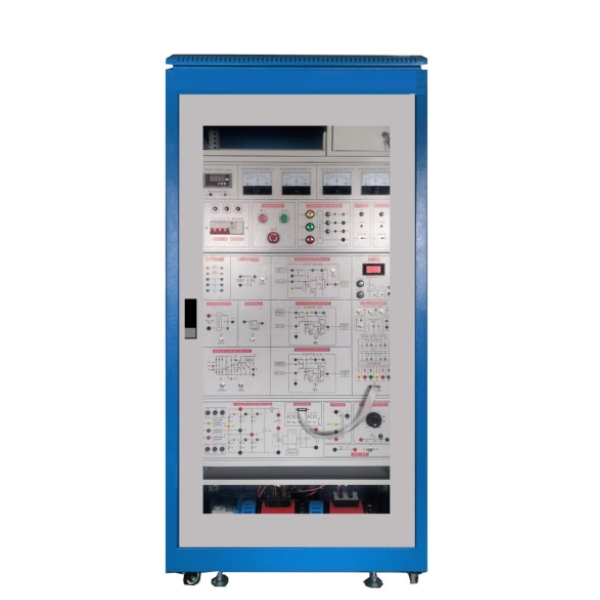

一、产品简介

光伏储能发电教学系统是一个集教学与实践于一体的先进平台，专为电气工程及其自动化和建筑电气与智能化专业的学生设计。该系统提供了全面的光伏发电技术原理实验环境，涵盖了光伏电池特性、串并联连接、控制器工作原理、完整的光伏发电系统以及自动跟踪技术等多个方面的实验内容。通过实际操作和管理这个系统，学生能够亲身体验从理论到实践的全过程，加深对光伏发电技术的理解，并提升专业能力和实践技能。同时，该系统利用校内建筑屋顶空间，为实验室提供绿色、可持续的能源供应，减少了对市电的依赖，具有节能减排的示范作用，促进了环保意识的提升。该光伏储能发电系统利用校内的建筑屋顶建设光伏系统，为教学楼内的实验室负荷供电，白天负荷较小，晚上学生自习时负荷较大，总负载不超过5kW；当地日照资源丰富，日照峰值时间3.5-4h，晚间备电时间约2小时,考虑系统容量，光伏组件容量设计为：5kWp,储能系统容量为：10kWh。

建设光伏储能发电系统主要实现目的如下：

为教学提供实践应用平台；

为学校实验室负载供电，节省电费支出；

鼓励低碳技术的应用，节能减排，保护生态环境，在校内启到示范效应；

二、光伏储能发电系统设计

5KW光伏储能发电系统主要由光伏子单元、储能子单元、电网接入装置和能量管理系统四大部分构成，系统主要设备包括：

(1) 储能电池

(2) BMS系统

(3) 电池控制系统

(4) 储能逆变器

(5) 光伏组件

(6) 汇流箱

(7) 通讯装置

(8) 防雷及接地装置

(9) 设备之间的连接电缆（包括直流侧和交流侧）

2.1 光储系统拓扑图

图1 ：光伏储能系统拓扑图

图2 ：光伏储能系统接线图

2.2 系统运行原理

控制原则如下：

白天，光伏系统发电优先给实验室内负载供电，当光伏发电功率大于负荷功率时多余电能储存在蓄电池中，当光伏发电功率小于负荷功率时，储能电池和光伏发电一起给负载供电；

夜晚，光伏侧直流停机，由储能电池通过储能逆变器单独给负载供电，当电池剩余容量（SOC）放到设定值，系统自动切入电网，由电网给负载供电，根据需求，电网可以通过储能逆变器给电池充电，也可以不充电；

当电网出现故障时，光储系统自动切换至离网运行模式，由光伏电池和储能电池同时向负载供电；

电网可以向储能电池充电，充电功率及充电时间可调；

三、主要设备配置表

表1：该系统配置按照夜晚2小时供电要求，备单元配置如下

四、系统主要设备功能参数介绍

4.1储能逆变器功能介绍

4.1.1 产品主电路

主电路框图

产品主电路采用双向PWM逆变电路及相应的控制电路、保护和监控电路。直流侧由缓冲电阻、防反二极管和直流接触器组成了直流侧缓冲电路，当初始连接各种电池时对直流母线电容进行缓冲。主电路电源可有交直两用供电，以使系统在电池或电网有电时都可以工作。

4.1.2 产品特点

1）技术领先，全面满足电网或负荷的接入与控制要求

具有并网充放电、独立逆变功能，适合各种应用场合

具有并网和离网并联功能，良好的扩容性

可与多种蓄电池接口，具有多种充放电工作模式

可以实时接受系统调度指令和BMS指令，通讯方式有RS485、CAN、以太网

无功功率可调，功率因数范围超前0.9至滞后0.9

直流电压范围，支持低压48V蓄电池输入

110%额定输出功率可实现长时间运行

2）高效节能，更集成，更好的客户体验

正面维护，可靠墙安装，安装维护更方便，降低维护成本

防护等级为IP21，具有防滴水功能，具备防凝露功能

高效PWM调制算法，降低开关损耗

3）更多优点

双电源冗余供电方案提升系统可靠性

完善的保护及故障告警系统，更加安全可靠

采用动态图形液晶界面，提供友好的操作体验

-25℃~+55℃可连续满功率运行

适应高海拔恶劣环境，可长期连续、可靠运行

支持离网主动运行功能

适合共直流母线系统和共交流母线系统

4.1.3 产品技术指标

4.1.3 工作逻辑架构

a.--并网发电、离网备用功能

电网供电时，储能逆变器并网工作在恒压模式，维持蓄电池SOC在一定水平，光伏逆变器并网发电

微网供电时，储能逆变器工作在独立逆变模式建网，光伏逆变器并网工作，光伏发电大于负载时，光伏优先供负载供电，剩余电力给电池充电；光伏发电小于负载时，储能和光伏共同为负载供电。

可选择电网优先或微网优先，根据选择的模式进行供电逻辑切换

触摸屏控制启动、停止和参数设置

b. --电网（或柴油机）、微网切换功能

电网供电时，当电池组SOC超过设定值时，储能逆变器和光伏逆变器不工作；当电池组SOC不足时，储能逆变器独立逆变建网，光伏逆变器并网工作，给电池组充电。

微网供电时，储能逆变器工作在独立逆变模式建网，光伏逆变器并网工作，光伏发电大于负载时，光伏优先供负载供电，剩余电力给电池充电；光伏发电小于负载时，储能和光伏共同为负载供电。

可选择电网优先或微网优先，根据选择的模式进行供电逻辑切换

触摸屏控制启动、停止和参数设置

4.2磷酸铁锂电池性能介绍

4.2.1磷酸锂电池介绍

磷酸铁锂电池，是指用磷酸铁锂作为正极材料的锂离子电池，磷酸铁锂晶体中的P-O键稳固，难以分解，即便在高温或过充时也不会像钴酸锂一样结构崩塌发热或是形成强氧化性物质，因此拥有良好的安全性。

1．安全性领先

材料/电芯级6重安全装置，开关盒系统级双重保护回路，确保系统安全性；从电芯到系统具有全球级安全性权威认证：UL1642、UN38.3、UL1973、VDE、JET。

内置可靠的安全阀，当过充电或温度急剧上升时，伴随者副反应发生，单体内压增加到一定值，安全阀自动开启泄气，防止电池鼓胀或爆炸 ；

隔膜采用耐高温陶瓷涂布技术，防止由枝晶或电池遭冲击时造成的内部短路，高温时切断锂离子传输通道。

内置正极保险丝（即正极通过熔丝与外壳相连），当电池短路或过充电等意外时，内置正极保险丝熔断，起保护作用；

负极具有过充电的保护装置OSD，过充电等滥用情况下，单体内部气压上升，诱发OSD变形，充电电流迂回至壳体回路，促使正极保险丝熔断，切断充电回路；

正极性铝质方形外壳，具有良好的导热散热性能，又能阻止表面腐蚀，在长期使用时避免电解质的泄漏；

壳体内置放针刺保护层（NSD），当外壳被尖锐硬物刺穿时，NSD层提前与壳体形成回路，降低电芯短路风险。

回路断路器可避免电池组因外部短路造成的损害。

2．优异的电化学性能

循环寿命长、耐受性强，良好的高低温性能；

圆形电芯设计，极高的电解液量和电解液保持率（相比较软包电池），确保单体电芯在25℃下，@0.5C1C、DOD100%、 EOL80%循环次数高于4000次，同款产品已大批量应用在电动车领域，其性能也获得多家车企的验证，该产品储能领域应用，建议放电倍率在0.5C以下，预期其循环寿命远高于6000次。

3．剩余容量无瞬间跌落特性

EOL低于50%，放电性能仍能预测；

圆形电芯设计极高的电解液保持率，电池生命周期内不存在电解液的干涸（与软包电池相比），即使容量衰减到50%，剩余容量不会出现"瞬间跌落"现象。意味着更长的资产利用率和更高的投资回报率。

4．系统适用性强

圆形铝壳电芯、标准化模组、通用型机架设计，便于规模化生产组装，灵活的系统组合，可满足各种定制化需要；

宽广的系统电压范围，通过不同的串联组合可提供不同电压等级的电池系统。

宽广的系统容量范围，通用型机架式并联组合可提供容量多样式电池系统。可以有几十千瓦到几兆的范围供选择。

5．系统易于安装、维护

系统部件模块化设计，标准机架安装，全部接线端子前端设计，易于安装维护。

磷酸铁锂电池系统参数

BMS介绍

磷酸铁锂电池系统的BMS系统分三级管理，分别为托盘BMS(Tray BMS)、机柜BMS (Rack BMS)、系统BMS(SBstem BMS),每级BMS主要功能如下：

a)Tray BMS (TBMS，托盘级，控制20个单体电芯，内置在模组内) : 监测单体电芯的电压、温度和单个托盘的总电压， 并通过CAN协议向上级BMS实时传递以上信息，能够控制单体电芯的电压均衡性。

b)Rack BMS (RBMS，机架级，控制10个或多个TBMS，内置在开关盒内)： 检测整组电池的总电压、总电流，并通过CAN协议向上级BMS实时传递以上信息。 能够显示电池充放电时容量、健康状态，对功率的预测、内阻的计算。控制继电开关和盘级单元电压的均衡性。

c)SBstem BMS (SBMS,系统级，最多控制48个RBMS)： 收集下级RBMS信息，能够实时对电池剩余容量、健康状况进行预估，功率的预测、内阻的计算。通过RS-485或Modbus-TCP/IP 的方式与上位和外部系统进行通信。

d)每级BMS实现功能如下

4.3 PVS-4M汇流箱性能介绍

为了减少光伏阵列到直流变换器之间的连接线，方便维护，提高系统的可靠性，需要光伏阵列与直流变换器之间配置光伏阵列汇流箱。

本项目使用的汇流箱为我公司自主研发设备，已在多个电站运用，效果极佳，光伏阵列汇流箱型号为PVS-4M。光伏组串输入路数为4路：

(1)：

冷轧钢板，防护等级IP65，满足室外安装的要求，可直接挂在电池支架上；

可同时接入4路光伏组串，每路光伏组串的最大开路电压可达DC1000V；

每路光伏组串输入回路的正负极都配置高压直流熔丝，其耐压值可达DC1000V，额定电流为15A；

直流汇流输出的正极对地、负极对地、正负极之间配有光伏专用防雷器；

直流汇流的输出端配有可分断的直流断路器；

防雷器失效报警；

直流拉弧检测及切断输出功能。

五、监控及通讯装置

系统配置1 套监控装置，配置光伏并网系统专用网络版监测软件，采用 USB2.0 或 Wifi通讯方式，可以连续每天 24 小时对所有的系统运行状态和数据进行监测。

5.1 监控软件功能

实时显示电站的当前发电总功率、日总发电量、累计总发电量、累计CO2 总减排量以及每天发电功率曲线图；

可查看运行参数，主要包括：

a. 直流电压

b. 直流电流

c. 交流电压

d. 交流电流

e. 逆变器机内温度

f. 时钟

g. 频率

h. 当前发电功率

i. 日发电量

j. 累计发电量

k. 累计CO2 减排量

l. 每天发电功率曲线图

监控所有设备的运行状态，采用声光报警方式提示设备出现故障，可查看故障原因及故障时间，监控的故障信息至少因包括以下内容：

a. 电网电压过高

b. 电网电压过低

c. 电网频率过高

d. 电网频率过低

e. 直流电压过高

f. 逆变器过载

g. 逆变器过热

h. 逆变器短路

i. 通讯失败

监控软件具有集成环境监测功能，能实现环境监测功能，主要包括日照强度、风速、风向、和温度等参量。

可每隔5 分钟存储一次电站所有运行数据，包括环境数据。故障数据需要实时存储。

能够分别以日、月、年为单位记录和存储数据、运行事件、警告、故障信息等。

可以连续存储20 年以上的电站所有的运行数据和所有的故障纪录。

可通过监控软件对逆变器进行控制，可以以电子表格的形式存储运行数据，并可以图表的形式显示电站的运行情况。

BMS系统终端可查看数据信息内容单体电压管理、总电压管理、充放电温度管理、充放电流管理、电池均衡管理、过充保护、过放保护、过温保护、过流保护、短路保护等。

5.2 监控系统介绍

系统所采用的逆变器配置Wifi卡，PMB能保存传感器的所有重要数据。同时配备RS485、RS232、USB和以太网标准接口。可以选择使用wifi和USB2.0免费的监控软件能够通过电脑及移动终端清晰直观的查看输出数据，您可以在任何时候查看光伏电站的太阳能产量和公共电网的供电量情况。

数据采集和控制

（1）逆变器监控

采集的基础数据：当前总功率、发电量、二氧化碳减排量、直流电压、直流电流、直流功率、交流电压、电流、逆变器机内温度等。

 （2）光伏阵列监控

采集的基础数据有高度角、方位角、运行状态、报警数据。

（3）气象监测仪监控

采集的基础数据有环境温度 、光照强度、风速、风向等。

统一的设备维护管理

软件平台提供监控设备使用状况功能，显示逆变器等设备的运转情况、电流和电压、设备的故障信息，提供自动报警显示并存储，并且对重要仪表统一管理，提示维修人员及时更换备件、及时维护，延长仪表的使用寿命。

数据存储和显示

调度中心负责实时采集重要参量并进行定期存储，操作员可查询历史数据库的数据，并且以报表和曲线、棒图等形式的展示，同时可以打印数据，为技术员分析系统运行状况提供科学的依据。

系统报警与告警通知

当系统任何节点、任务模块出现故障或异常，在处理系统实时的或历史的数据过程中发现异常、故障时，系统自动给出各种报警提示，包含预设的语音报警、报警简报窗口显示、报警总表显示、报警即时打印、报警画面、图元变色等。

系统产生的报警信息保存，包括告警时间、站点信息、告警类别、告警描述等。同时可以按时间、地域信息、报警类别、描述等做复杂的关键字组合查询和进行复杂的统计。

告警通知向使用者提供故障设备的告警以及设备在故障前的预警功能。

（5）实验室智慧用电安全控制系统功能要求

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

1、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！

2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。

3、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！

4、后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：

①、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间！

②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。

现场需对功能逐一演示，提供有效、权威的证明文件，证实该产品的可靠、安全、先进性。

（6）分布式光伏仿真规划软件

一、概述：

基于Unity3D软件，使用C#语言进行开发，采用My Sql作为后台数据库，通过FTP协议与数据库进行通信。软件使用者通过使用光伏、风力、地热、生物质4种能源设计多能互补方案，完成区域能源的供能结构改造方案设计，并结合区域的气候数据，模拟区域内实时能耗与供能数据，从而优化出合理的能源结构。

二、用户管理功能：

1.注册：支持学生或教师按照学校名称和手机号码注册用户

2.登录：支持学生或教师根据手机号码或用户名登录系统。

3.找回密码：支持学生或教师根据手机号码找回密码

4.权限管理：支持主用户添加或删除子用户

5.用户信息管理：支持用户信息查看，包括用户名、学校、真实姓名、学号、上级用户等

6.异地登录：同一个账号24小时内只能在同一台电脑上登录，无法在其他电脑上登录。

三、组件数据库

1.支持查看市面上超过15家光伏组件厂商的实际数据

2.涵盖了至少500种规格型号的光伏组件数据。

3.每种光伏组件的型号常规参数均可查看：价格、功率、组件类型、峰值电压、开路电压、最大允许电压、电压温度系数、峰值电流、短路电流、电流温度系数、光电转化效率、长度、重量等

四、逆变器数据库

1.支持查看市面上超过6家逆变器厂商的实际数据。

2.涵盖了至少40种规格型号的逆变器数据。

3.每种型号的逆变器常规参数均可查看：价格、最大直流输入、额定交流输出、最大效率、欧洲效率、最小电压、mppt电压、MPPT数量、最大直流电压、最大直流电流、尺寸、重量等。

五、气象数据库

1.支持查看全国超过32个城市的模拟地图气候数据。

2.支持查看2013-2016年的精确到天的模拟地图气候数据，可自由设置日期进行查看。

3.每个城市的气候数据均可查看：平均气温、最高最低气温、湿度、降水量、辐照量、气压、风速、土地湿度摄氏度等。

六、3D地图功能

6.1 模型

支持教师通过3D地图上的模拟能耗布置相应学习任务，同时可以修改多种参数以最大化的适应不同实际情况，最后可以根据学生完成情况进行相应的评分。

1.根据项目及学习任务需要规划设计的区域面积大小，选择对应面积以及地形相似度高的区域，并定期更新可用的区域3d地图

2.加载在3D地图上的是真实的地形地貌，包含设计成虚拟的地形地貌、3D地图模型、山川、河流与树木；

3.支持修改光伏发电的相关评分参数：整机效率、最佳倾角、除组件和逆变器以外的其他成本参数等。

4.支持修改风力发电的相关评分参数：整机效率、风力波动（自定义风速的每小时波动数据以体现出风力发电机组随着每小时风速数据的变化，发电量在1天24小时内随机波动的特点；）

5.支持修改地热能的相关评分参数：换热能力、热协调参数、成本单价

6.支持修改生物质能的相关评分参数：生物质年供应、整机效率、生物质残余物平均能源折算系数、生物质平均谷草比系数、生物质残余物能源利用可获得系数、建设成本、燃料成本、运维成本等。同时可自动根据公司计算得出每年最大可建设的电站功率作为评分准则。

（最大生物质电站功率=年供应量*1000*平均能源折算系数*谷草比系数*残余物能源利用可获得系数/ 3600/365/24）

7.设计区域内的5种用能建筑模型（底层住宅、交通枢纽、酒店、小高层、写字楼），通过设置每个建筑模型的最大功率、制冷制热能耗占比、每小时实际用电系数、日能耗时长，可以获得区域内建筑每小时、每天、全年的耗电情况以及制冷制热能耗需求；

8.可选择全国任意地区（精确城市）、任意气候时段作为区域能源模拟的目标区域，通过对比数据库可以得出当地经纬度、光伏组件全年最高、最低工作温度，并可以自动计算最大、最小电压、最大开路电压、最大直流电流等数据

9.可以自行比较同一模型不同规划方案的优劣，通过比较倾角偏差、组件逆变器功率比、间距误差、逆变器数量、生物质电站容量、浅层地热容量、风力电站布局、外部电力输入、外部电力波动、建设总成本等，可以对同一模型下的方案进行自动评分

10.命名：教师可以自行命名模型的名字

11.删除：教师可以对模型进行删除操作

6.2 方案

支持学生通过设置3D地图上的各种能源搭配的方案来解答教师给出的学习任务，并给出相应的数据报表

1.在3d地图上，根据模拟的每小时用能数据，合理布局"光伏发电""风力发电""生物质发电""浅层地热设施"设置各种产能模块的产能参数，满足区域用能需求，以完成需求侧区域能源规划方案的设计；

2.使用光伏、风力、生物质、地热4种新能源并结合外部电力输入以进行能源供应模拟并能自动计算产能。

3.根据设施地区经纬度与气候参数，通过选择不同型号规格的逆变器与光伏组件，来完成光伏组件方阵的设计，主要包含参数有：方阵行数、方阵列数、组件安装方式设计、倾角设计、逆变器数量、组件间距设计、组串串并联的数量等完成区域光伏电站设置

4.根据每小时的用电情况，实现户式/小型分布式光伏电站的模拟设计，并根据所选光伏组件与逆变器估算该电站的建设成本以及模拟该分布式电站与负载的合并运行情况

5.可设置不同容量大小的风机，模拟风力发电功率

6.根据模拟时段内的气温数据，判断当日是否存在制冷制热需求，并根据当日的冷热程度模拟制冷制热能耗情况。

7.模拟浅层地热换热能力与埋管面积的关系；同时学生根据模拟数据需要，设置生物质能建设所需面具，以满足模拟建筑制冷制热能耗需求；

8.学习生物质发电过程中，通过生物质能电站的一系列参数，强化学生对于生物质能转化公式学习。（最大生物质电站功率=年供应量*1000*平均能源折算系数*谷草比系数*残余物能源利用可获得系数/ 3600/365/24）

9.模拟白天时段，光伏发电设施每小时发电数据，体现出白天每小时光伏发电量随光照强度变化、夜晚光伏没有发电的量的特点；

10.根据逆变器、光伏组件的价格，风机机组价格，地热电站价格，生物质电站价格对所设计的多能互补方案的建设总成本自动统计

11.在初始化并部署完成后，展示整个区域能源状态，并根据预设值进行计算和输出，根据输出结果形成各类报表。包括总数据和日数据；

12.能源数据报表中，通过模拟时间过程，以及设计好的方案，可以显示各种能源的产能情况，包括：总产能、光伏发电量、风力发电量、浅层地热能量、生物质能发电量以及外部电力输入等。

13.根据用能模块预设的用能参数，模拟计算出用能情况实时曲线与各类产能设施的产能占比，并同步图表显示，包括总能耗、一般能耗、制冷制热能耗等，有助于学生进行相应能源的设计配比。

14.命名：学生可自行对设计方案进行命名或重命名

15.删除：教师或学生可删除方案

七、其他

1.小工具：

光伏阵列间距计算器：可通过计算器自动计算出最佳倾角下的方阵最佳间距。涵盖了全国32个城市。可查询的数据有：经纬度、不同光伏阵列倾角下的日平均辐射、年度总太阳辐射等。同时根据选择的组件尺寸，根据倾角自动计算出方阵最佳间距。

2.参考计算公示：D=0.707H/tan[arcsin(0.648cosα-0.399sinα）]

（7）新能源教学系统仿真软件（具有软件著作权）

 一、多媒体教学软件概述

1、通过该软件可以系统性学习太阳能光伏硅材料、电池片、光伏组件、光伏组件附属材料、光伏应用产品等全部系列光伏知识内容。

2、配备文字与动画展示并介绍从原材料至成品包括中间环节加工工艺等与使用方法。

3、多媒体系统自带语音讲解，图、文、声并茂展示讲解、与系统所述文字同步播放，帮助教师对光伏发电课程教案的快速编写，提高学生对新能源专业知识快速掌握和快速学习。

4、多媒体软件组成

(1)太阳能光伏硅材料讲解与展示系统

主要功能

1、可以展示各种太阳能光伏电池使用的硅材料实物；

2、配备文字与动画展示各种材料的生产工艺与使用方法

3、目录（约11课时）

光伏硅产品基本情况介绍

硅单质性质：包括硅的物理性质、化学性质、硅的分类与应用

硅化合物性质：包括二氧化硅、一氧化硅、硅的卤化物、三氯氢硅、硅烷等

硅的生长原理及定型

硅的提纯方法：包括化学提纯与物理提纯方法

多晶硅的制备及其缺陷和杂质：包括冶金硅级制备、高纯多晶硅制备、铸造多晶硅制备

单晶硅的制备及其缺陷和杂质：包括单晶硅生长、单晶硅的杂质与缺陷

单晶硅与多晶硅加工方法

硅薄膜材料：包括非晶硅薄膜材料、多晶硅薄膜材料

硅材料的测试与分析方法：包括导电型号测量、电阻率测量、少子寿命测量、霍尔系数的测定、迁移率的测量、化学性能分析、晶体结构分析等

硅材料测试与分析依据标准（GB标准、UL标准、IEC标准、SEMI标准）

(2)太阳能光伏电池片讲解与展示系统

主要功能

1、可以展示各种太阳能光伏电池片；

2、配备文字与动画展示各种电池片的生产工艺与使用方法

3、目录（约9课时）

太阳能电池片基本情况介绍

太阳能电池片基本结构分析

太阳能电池片分类

晶体硅太阳能电池片生产工艺：包括生产方法与生产设备介绍

晶体硅太阳能电池片生产主要原材料

太阳能电池片测试技术与方法：包括测试方法与测试设备介绍

太阳能电池片测试依据标准

(3)太阳能光伏组件讲解与展示系统

1、可以展示各种太阳能光伏光伏组件；

2、配备文字与动画展示各种光伏组件的生产工艺与使用方法

3、目录（约10课时）

太阳能电池组件基本介绍

太阳能电池组件的分类及各种组件的优缺点

太阳能电池组件的生产工艺介绍及相关设备

太阳电池组件的评定标准

太阳能电池组件的测试方法与测试设备

太阳能电池组件的发展方向

(4)太阳能光伏组件附属材料讲解与展示系统

主要功能

1、可以展示各种太阳能光伏光伏组件附属材料；

2、配备文字与动画展示各种光伏组件附属材料的生产工艺与使用方法

3、目录（约7课时）

太阳能组件附属设施情况介绍

太阳能组件对钢化玻璃的具体要求

太阳能组件对支架铝型材的具体要求

太阳能组件对EVA封胶的具体要求

太阳能组件对TPT背板的具体要求

太阳能组件附属设施检测方法

太阳能组件附属设施测试标准

* 二、展示与讲解内容目录（图、文、声并茂）：

2.1 太阳能光伏应用产品讲解与展示系统（约5课时）

2.1.1 太阳能发电系统：

2.1.2 家用太阳能发电机直流系统多媒体电视机

2.1.3 太阳能便携电源：

2.1.4 太阳能杀虫灯

2.1.5 太阳能警示灯

2.1.6 太阳能野营灯

2.2 太阳能光伏发电基本原理

2.3 太阳能光伏发电系统组成部分介绍

2.4 太阳能光伏发电系统设计方法

2.5 太阳能光伏电站施工建设方法

2.5.1、项目前期考察

2.5.2、项目建设前期资料及批复文件

第一阶段：可研阶段

第二阶段：获得省级/市级相关部门的批复文件

第三阶段：获得开工许可

2.5.3、项目施工图设计

2.5.4、项目实施建设

2.5.5、带电前的必备条件

2.6太阳能光伏并网电站介绍

2.6.1、光伏并网电站简要描述

2.6.2、光伏并网电站设备组成

2.6.2、光伏并网电站设备功能

2.7 家用型太阳能电站建设方案

2.7.1、项目概述

2.7.2、方案设计 （附详细方案设计）

（一）用户负载信息

（二）系统方案设计

（三）效益计算：

2.8 逆变器基本原理介绍

2.9 控制器基本原理介绍

主要作用：

在小型光伏系统中，用来保护蓄电池；在大中型系统中，起平衡光伏系统能量、保护蓄电池及整个系统正常运行等；

光伏控制器应具有以下功能：

①防止蓄电池过充电和过放电，延长蓄电池寿命；

②防 止太阳能电池板或电池方阵、蓄电池极性接反；

③防止负载、控制器、逆变器和其他设备内部短路；

④具有防雷击引起的击穿保护；

⑤具有温度补偿的功能

⑥显示光伏发电系统的各种工作状态，包括：蓄电池（组）电压、负载状态、电池方阵工作状态、辅助电源状态、环境温度状态、故障报警等。

(1)  光伏控制器按电路方式的不同，可分为并联型、串联型、脉宽调制型、多路控制型等；

(2)  按组件输入功率分：小功率型、 中功率型、大功率型及专用控制器（如草坪灯控制器）等；

光伏控制器性能特点：

1.小功率光伏控制器

v  控制器的主要开关器件；

v  运用脉冲宽度调制（PWM)控制技术；

v  具有单路、双路负载输出和多种工作模式；

v  具有多种保护功能；

v  系统工作状况、蓄电池的剩余电量等的变化；

v  具有温度补偿功能

2、中功率光伏控制器

v  负载电流大于15A的控制器为中功率控制器。

v  系统状态显示；

v  可编程设定负载的控制方式；

v  多种保护功能；

v  浮充电压的温度补偿功能；

v  具有快速充电功能；

v  普通充放电工作模式、光控开/关、光控开/时控关工作模式

3、大功率光伏控制器

v  大功率光伏控制器采用微电脑芯片控制系统，控制功能更强，可实现复杂过程控制。

光伏控制器主要技术参数：

系统电压、最大充电电流、太阳电池方阵输入路数、电路自身损耗、充满断开或过压关断电压（HVD) 、欠压断开或欠压关断电压（LVD)、蓄电池充电浮充电压、温度补偿、使用或工作环境温度范围、其他保护功能

控制器的额定负载电流：

即控制器输出到直流负载或逆变器的直流输出电流。该数据要满足负载或逆变器的 输入要求。

六、环境监测仪

本系统配置 1套环境监测仪(如下图所示)，用来监测现场的环境情况：

该装置由风速传感器、风向传感器、日照辐射表、测温探头、控制盒及支架组成，适用于气象、军事、航空、海港、环保、工业、农业、交通等部门测量水平风参量及太阳辐射能量的测量。可测量环境温度、风速、风向和辐射强度等参量，其 RS485 通讯接口可接入并网监控装置的监测系统，实时记录环境数据。

七、主要教学实训内容

7.1 光伏能量变换实验

实验1、光伏阵列单元组成原理

实验2、太阳能光电池能量转换组合原理

实验3、阵列电池最大功率跟踪器原理

实验4、阵列汇流与防雷接地原理

实验5、阵列结构件组合安装原理

实验6、在不同天气和日照强度下光强度对光伏转换效率的影响实验

实验7、在不同季节环境温度变换下对光伏能量转换的影响实验

7.2  光伏储能系统应用与教学

实验1、光伏储能发电系统原理结构分析

实验2、光储系统汇流、防雷原理学习与实践

实验3、锂电池组在光储系统中的应用与电能管理

实验4、（BMS）锂电池组管理系统在光储系统中的应用

实验5、（EMS）能量管理系统在光储系统的应用与重要性

实验6、（EMS）能量管理系统在中小型微电网系统中的应用

实验7、直流变换器在光储系统的应用与重要性

实验8、储能逆变器的原理分析

实验9、储能逆变器与普通逆变器应用比较

实验10、光储微网系统在无电地区、海岛应用及设计

实验11、光储微网系统在多能互补、自发自用等联网型微电网中的应用

八、系统基本配置表
