- 产品名称：仪表照明电路实训设备
- 产品型号：QY-DG032
- 产品价格：

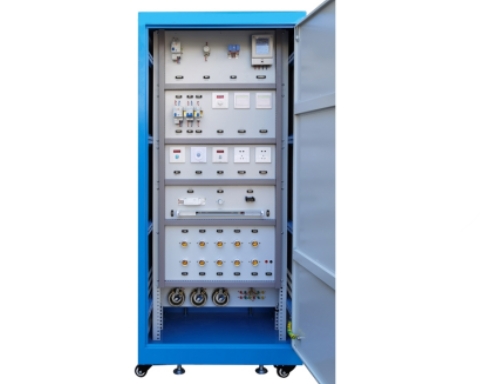

仪表照明电路实训设备
文章来源：
一、产品特点
照明电路实训考核柜按照劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"规范要求而设计的，它集培训、理论、实际操作和考核鉴定为一体的多功能实训装置。两面双组型仪表及照明电路实训考核柜采用实际应用的配电柜为主体，合理利用柜体的双面空间，进行合理布局，配置可靠的元器件。两面双组型仪表及照明电路实训考核柜既可用于对电工教学仪表和照明电路的操作实训。也可作为初、中、高级电工技能考核教学装置。
二、结构及电器配置
照明电路实训考核装置按标准电气控制柜设计制造规格，充分利用双面位置，柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关、转换开关、电压表、电流表、功率表及电度表等，为了延长电器使用寿命，各电器的接点都与接线端子相连，再由接线端子与被控制电气连接。
三、主要技术参数
1、输入电源：电压AC380V±5%，电流5A。
2、外形尺寸：700cm×500cm×1700cm
3、设备重量：230Kg
四、实验操作项目：
1.触摸开关控制白炽灯电路；
2.白炽灯控制电路；
3.人体感应开关控制楼梯白炽灯电路；
4.声控开关控制楼梯白炽灯电路；
5.日光灯控制电路；
6.单相电度表直接安装电路；
7.单相电度表间接安装电路；
8.单相电动机控制电路；
9.电流互感器与电流表配用接线电路；
10.电压表、电流表安装电路；
11.三相四线有功电度表直接安装电路；
12.三相四线有功电度表间接安装电路；
15.一台电流互感器用于单相回路的接线电路；
16.两台电流互感器接成不完全星形接线电路；
17.三台电流互感器接成星形接线电路；
18.两台电流互感器差接接线电路；
19.三台电流互感器接成三角形接线电路；
20.万能转换开关和电压表测量三相电压接线电路；
五、照明电路考核柜每台配置清单（正反面一样）
（一）电气元件配置
| 序号 | 名称 | 数量 | 单位 |
| 1 | 日光灯实训组件 | 1 | 套 |
| 2 | 彩色灯泡及灯座 | 10 | 套 |
| 3 | 单线开关 | 1 | 只 |
| 4 | 二线开关 | 1 | 只 |
| 5 | 单相漏电开关 | 1 | 只 |
| 6 | 三相开关 | 1 | 只 |
| 7 | 调光开关 | 1 | 只 |
| 8 | 触摸延时开关 | 1 | 只 |
| 9 | 人体感应自动开关 | 1 | 只 |
| 10 | 声光控延时开关 | 1 | 只 |
| 11 | 盒式开关 | 1 | 只 |
| 12 | 插座 | 2 | 只 |
| 13 | 螺旋式溶断器 | 2 | 只 |
| 14 | 4uF电容 | 1 | 只 |
| 15 | 单相电度表 | 1 | 只 |
| 16 | 电流互感器 | 3 | 只 |
| 17 | 三相四线有功电能表 | 1 | 只 |
二）控制面板部分
| 序号 | 型号 | 名称 | 数量 | 单位 |
| 1 | 6L2 | 交流电压表 450V | 1 | 只 |
| 2 | 6L2 | 交流电流表 30A | 3 | 只 |
| 3 | 指示灯 | 3 | 只 | |
| 4 | 转换开关 | 1 | 只 |
