户外高压安装调试实训设备QY-PGD07

文章来源：

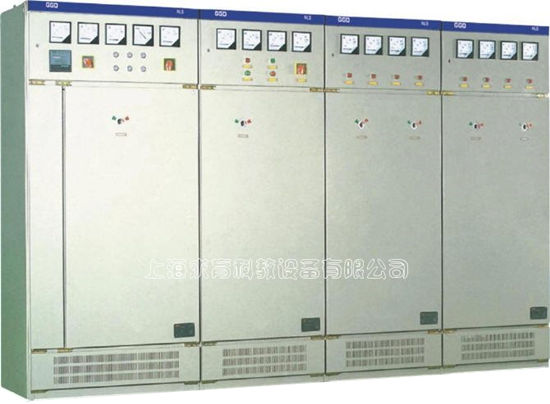

产品名称：户外高压安装调试实训设备QY-PGD07
产品型号：QY-PGD07
产品价格：

一、产品简介
1.设备使用环境：温度-10℃～+40℃；湿度≤80%；电源：三相380V±10%；
2.设备在结构上以建筑模型（包含电缆敷设模拟、变压器及配电室、二次接线及室内布线等典型结构）为基础，由电缆敷设、电力变压器的安装、10KV低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。
3.交直流电源、电气设备配备
（1）电源部分三相四线380V市电经漏电保护器、接通总开关，由接触器通过起、停按钮进行操作送电，采用380V市电来模拟10KV电网进线电压。提供220V（0.5A）励磁电源及0～250V（3A）连续可调稳压电枢电源（具有过压、过流及短路保护功能）各一组，并设有直流数显电压表及切换开关。设有10KV指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。
（2）配备一根1KV低压电缆线用于电缆敷设实训，配备一套户外型电缆终端附件和一套室内型电缆终端附件，用于低压电缆制作训练。
（3）配备电缆支架一组，用于电缆敷设训练。
（4）配备一台5KVA干式变压器，用于变压器安装实训
（5）配备一套小型配电箱用于二次接线布线操作，配电箱上设有一台电压表和三只电流表
（6）配备室内布线用线管以及配套弯头和接线端子用于二次接线操作
（7）配备350W直流电机一台
（8）配备1.1KW三相鼠笼式异步电动机一台
（9）配备硬质导线,用于室内布线
(10) 配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器,用于完成电动机控制线路的安装调试实训.
4.户外电气设备配备
配备柱上断路器、户外电容器组、柱上隔离开关、柱上接地刀、电子式互感器.
5.配套工具仪表
柜子 1个
12KV绝缘手套 2双
25KV绝缘靴 2双
10KV验电笔 1只
组合工具 1套
500V摇表 1个
钳形电流表 1个
接地线 2组
应急灯（充电）1个
令克棒 1根
安全帽 2个
万用表 1个
二、实训项目
(一)电缆线路的施工
1.电缆的耐压测试和绝缘检测
2.电缆支架的安装
3.电缆的敷设
4.电缆的户外式终端制作
5.电缆的户内终端制作
6.电缆头装设
(二)变配电设备的安装
1.变压器的安装
2.变压器的检测、试验及接线
3.变压器的巡视与常规维护
4.变压器的检修
5.配电箱的安装
6.断路器的安装
7.断路器的调试、试验
8.配电箱的接线
9.电气二次接线
10.线管的敷设及布线
(三)电动机的安装
1.电动机的绝缘测试
2.电机的就位安装
3.电机的首末端判别
4.电机机组的安装
5.电机控制回路元器件的安装
6.电机的接线与运行
(四)户外电气的安装
1. 柱上断路器认知、安装和接线
2. 户外电容器认知、安装和接线
3. 柱上隔离开关认知、安装和接线
4. 柱上接地刀认知、安装和接线
