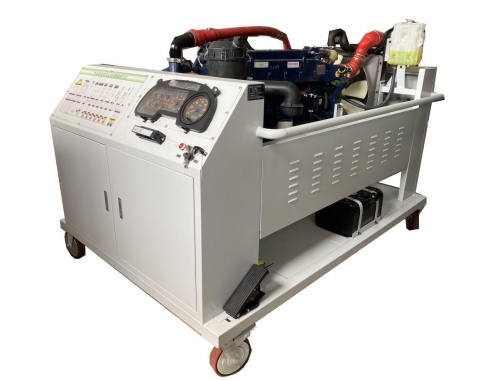

卡车发动机实训台(SX2190N/潍柴WP10电控柴油机)

文章来源：

一、功能特点

1.真实可运行的电控柴油发动机，充分展示电控柴油发动机的组成结构和工作过程。

2.实训台面板采用4mm厚耐腐蚀、耐撞击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和柴油发动机实物，认识和分析控制系统的工作原理。

3.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。

4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、电控系统各传感器等管脚的电信号，如电阻、电压、电流、信号等。

5.实训台配备有油门控制装置。

6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安全保护装置。

7.实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，安全可靠、坚固耐用。

8.装有故障模拟与排除装置。

9.设备采用潍柴WP10国三电控高压共轨柴油发动机总成为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。

二、技术规格

外形尺寸：2300×1200×1500mm(长×宽×高)；

工作电源：免维护蓄电池2块，型号6-QW-80 Ah；

燃油标号：依发动机型号；

油箱容积：10L；

工作温度：-40℃～+50℃；

钢管：60*60*5mm；

面板机柜：1.5mm冷板冲压成形，背面设置维修门；

移动脚轮：200*100mm。

三、其他

1.提供设备使用手册。

2.负责对教师进行设备使用培训，对设备进行运行演示，以满足使用要求。

四、基本配置（每台）

序号名称规格型号单位数量

1 检测控制面板装有各种检测端子以及彩色电路图套 1

2 组合仪表套 1

3 发动机控制电脑(ECU) 全新台 1

4 诊断座 OBDⅡ 个 1

5 点火开关个 1

6 电控高压共轨柴油发动机总成 WP10.270(带增压器、中冷器) 套 1

7 燃油箱 10L 个 1

8 油门控制装置套 1

9 进、排气管套 1

10 水箱(含保护罩) 套 1

11 冷却电子风扇 80W 个 2

12 空气滤清器及进气管原车套 1

13 蓄电池 24V型号6-QW-80Ah 台 2

14 继电器含：主继电器、起动继电器、冷却风扇继电器、预热继电器等套 1

15 保险丝盒个 1

16 电源总开关 900A 个 1

17 移动台架(带自锁脚轮装置) 台 1

18 故障模拟与排除装置套 1

19 设备合格证、保修卡套 1
