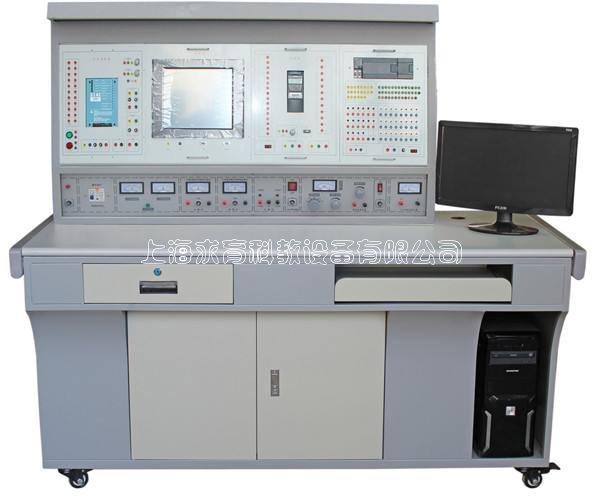

高性能变频调速控制操作实训装置QY-TS02

文章来源：

产品名称：高性能变频调速控制操作实训装置QY-TS02
产品型号：QY-TS02
产品价格：

一、产品简介
实训装置主要由控制屏、实训桌、变频器实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机、导线架等组成。
（一）控制屏
1、交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制。提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2、直流电源、直流电压/电流表、逻辑电平输出及指示等
直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；
3、继电接触实训组件
提供交流接触器5只，线圈电压AC36V，强电与弱电输出采用不同结构设计，操作安全，以上器件所有端子均已引至面板上。
4、变频器实训模块
装置采用西门子MM440系列高性能变频器，单相220V交流供电，输出功率0.75kW。集成RS485通讯接口，提供BOP操作面板；具有V/F控制，磁通电流控制免测速矢量控制，闭环矢量控制，闭环转矩控制，节能控制模式等工作模式；集成6路数字量输入/3路继电器输出，2路模拟量输入/2路模拟量输出；内置PID控制器，参数自整定；具备过电压、欠电压保护；变频器、电机过热保护；接地故障保护，短路保护等保护功能。变频器所有端子均已引至面板上，系统完全开放，操作者可搭建不同变频调速控制系统，布线设计、线路走向，实现控制功能。
5.PLC实训模块
采用西门子CPU 1214C AC/DC/RLY 14 点输入/10 点输出，PROFIBUS DP通讯模块：CM 1242-5; 同时设有点动按钮4只，逻辑开关10只，逻辑指示灯10只。
6、触摸屏实训模块
（一）采用西门子KTP700 7寸彩色触摸屏
（二）三相鼠笼异步电机：WDJ26 交流380V/△ 2台
（三）导线架：装置配备欧式导线架，用于悬挂和放置实训专用连接导线，外形尺寸为530mm×430mm×1200mm，设有五个万向轮。
（四）实训桌
实训桌采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，电脑桌联体设计，造型美观大方。
（五）工控主机
双核G1840 4G内存硬盘容量500GB台式机屏幕尺寸: 20英寸，光驱类型: DVD-RW。
二、性能参数
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.装置容量：＜1kVA
3.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、实训项目
继电接触控制实训
1. 三相异步电动机点动控制和自锁控制
2. 三相异步电动机Y/△换接启动控制
3. 三相异步电机联锁正反转控制
变频控制实训
4. 变频器功能参数设置与操作
5. 变频器报警与保护功能
6. 多段速度选择变频调速
7. 外部端子点动控制
8. 控制电机运行时间操作
9. 控制电机正反转运动控制
10.电压/电流监视器信号输出及显示
11.自动再启动运行控制
12.频率跳转运行控制
13.加/减速斜坡平滑特性可编程控制
14.V/F控制
15.内置直流注入制动控制
16.外部模拟量（电压/电流）变频调速
17.三相异步电机的变频调速
18.基于PLC、触摸屏、变频器调速
四、配置清单

序号	名称	单位	数量	备注
1.	电源、信号源、仪器控制屏	台	1
2.	实训考核桌	张	1
3.	PLC实训模块	块	1	CPU 1214C AC/DC/RLY
4.	通讯模块	块	1	CM 1242-5
5.	变频器模块	块	1	MM440 0.75KW
6.	触摸屏模块	块	1	西门子KTP700
7.	电机	台	2	380V Y/△ 180W
8.	导线架	台	1
9.	通讯附件	套	1	DP头，Profibus线缆等
10.	实验连线	套	1	Φ4
11.	工控机	套	1	双核G1840 4G内存硬盘容量500GB台式机屏幕尺寸: 20英寸，光驱类型: DVD-RW。
