- 产品名称：环保型PCB制板工艺系统实训台QY-GP02
- 产品型号：QY-GP02
- 产品价格：155500元
主页 > 产品介绍 > 电工电子设备 > 电子工艺设备设计实训 >

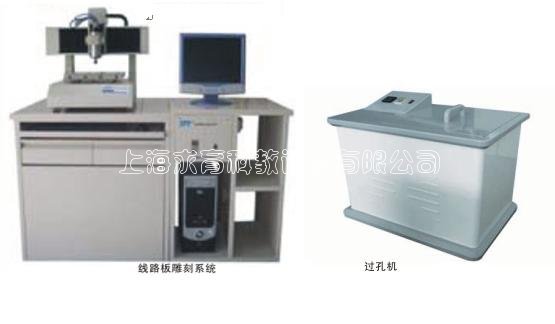

环保型PCB制板工艺系统实训台QY-GP02
文章来源：
一、产品简介
QY-GP02环保型PCB制板工艺系统实训台是PCB设计及验证设计快速制板的研发利器，PC控制完成全自动钻孔替代人工操作；PCB雕刻、局部雕刻、钻扩孔、切割一次完成，雕刻制板解决了化学污染环境的优点，减少了使用转印纸、感光纸等工艺的麻烦；采用USB接口通信，速率快，软件操作简单。
二、雕刻机结构及技术参数
传动机构XYZ均采用直线导轨，滑块预紧装置，保证滑块无间隙；机器整体结构采用铸铁件，整体铣平，导轨支撑面平整、稳定；XYZ轴均采用德国原装进口滚珠丝杆，运动平稳，雕刻精度高、整体震动小。
强大的软件设计功能，通过PROTEL绘制图形后转换成Gerber文件导入雕刻机软件系统，该系统具有原点设定、返回原点、双面板定位孔冲定、线路隔离、镂空、隔边、断点续刀、局部雕刻及钻孔识别孔径大小及选择刀具、钻头等识别功能。
三、技术参数：
| 规格型号 | QY-GP02 | 钻孔深度 | 0.02～3mm |
| 最大工作面积 | 320mm×320mm | 钻孔孔径 | ≥0.4mm |
| 加工面数 | 单/双面 | 钻孔速度 | 100 孔/分钟 |
| 驱动方式 | 步进电机 | 直线导轨 | 工业级线形方滑轨 |
| 主轴电机 | 60000rpm变频电机 | 传动方式 | 滚珠丝杆 |
| 最大移动速度 | 4.8m/min | 控制方式 | ARM |
| 最小线宽 | 4mil（0.1016mm） | 通信方式 | RS-232/USB |
| 最小线距 | 6mil（0.1524mm） | 安全性能 | 硬件限位保护，超限自停 |
| 分辨率 | 0.003125mm | 防尘罩 | 标配 |
双面板过孔机技术参数：
| 最大孔化板面 | 340*340mm | 阳极铜板 | 180*100*2mm(2套) |
| 最小孔径精度 | 0.5mm | 电源 | 220V/50-60HZ |
| 最大厚径比 | 2.5：1 | 外形尺寸 | 350*270*490mm |
| 工作电流 | 0-3A可调 | 重量 | 45Kg |
四、全套系统推荐配置：
| 名 称 | 规格型号 | 数量 | 备注 | |
| 电脑 | 1台 | 自备 | ||
| 线路板裁板机 | QY-CBJ | 1台 | ||
| 线路板雕刻机 | QY-3020 | 1台 | ||
| PCB教学挂图 | QY-TP | 1套 | 1、尺寸：1200*800mm，彩色喷绘； 2、塑框镶边，内容介绍制板设计工艺及制作流程。 | |
| PCB仿真教学软件 | QY-JC | 1套 | 用于PCB教学用视频资源CD | |
| 配套耗材 | 单面敷铜板 | 8mm*12mm | 50片 | |
| 双面敷铜板 | 30mm*30mm | 25片 | ||
| 雕刻刀 | 10根 | |||
| 钻头 | 10支 | |||
| 化学沉铜液 | 1桶 | |||
| 双面板导电胶 | 1瓶 | |||
| 附注：实际增减设备数量，根据实际需求。 | ||||
