- 产品名称：电子工艺实训考核装置QY-GY01D
- 产品型号：QY-GY01D
- 产品价格：
主页 > 产品介绍 > 电工电子设备 > 电子工艺设备设计实训 >

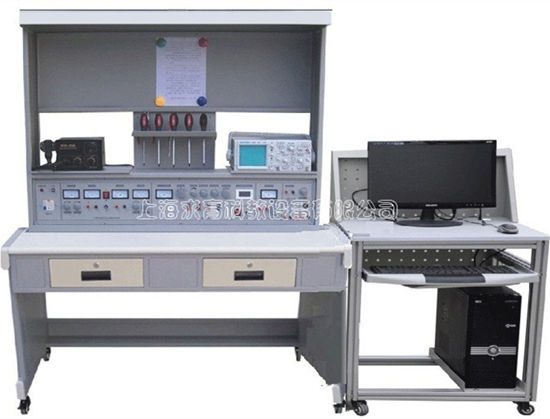

电子工艺实训考核装置QY-GY01D
文章来源：
一、产品概述
QY-GY01D电子工艺实训考核装置适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。
电工电子创新实训模块由透明有机盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。
二、技术指标
工作电源：两相三线 AC 220V±10% 50Hz
温度：－10～40℃；环境湿度：≤90%（25℃）
外形尺寸：长×宽×高=1600×850×1800mm
整机功耗：≤1.5KW
安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、功能特点
QY-GY01D电子工艺实训考核装置大体构成上分：铝合金活动框架、电源台、实验元件盒。
1.铝合金活动框架：框架上面可以放挂板模块（上益标准挂板模块），可随意扩展，完成多门多种实验，另配置了1个活动柜，方便存放所需工具和实验元件盒。
2.电源台：由两路相互独立、对称的实验电源和仪表组组成，可同时满足2人在同一实验台上完成不同的实验内容方便实训考核，装置采用单相电源供电，并配有带漏电保护的空气开关，熔断器以确保使用安全。
3.实验电源每路配置：一组可调的直流电源0~24V/2A，并带有过载、短路软保护功能，软保护的值还可进行调节；一组3~24V交流电源，七档可调；一组±5V、±12V直流稳压电源；一只精密数字电压表（DC 30V），一只精密数字电流表（DC 2000mA）；以及8路单相电源插座，可以方便设备、仪表的扩展时使用。
4.功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。
2）大屏幕LCD显示输出频率、波形、减值。
3）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
4）频率范围: 0.1HZ~3MHz, 采用数字键盘直接输入数字设定频率。
5）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
6）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
7）内外测频功能：频率计最高测量范围0.1HZ -100MHz，自动换档。
5.装置电子元件盒是组合式透明元件盒，元件盒单元组采用多元件、典型实验单元电路、典型仪表、通用集成电路插座等制成，可根据实训需要方便地组合成不同的电子线路；实验时可根据实验内容和技能训练的需要，组合实验线路完成不同的实验项目，如课程设计等。
四、实训项目
模拟电子技术综合应用、创新实训项目
常用二极管的性能测试及应用
双极晶体管及场效管输出特性的测定
单管放大电路的研究
两极放大电路及负反馈放大电路的研究
助听器电路的调试（电子产品线路）（综合应用）
恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
三极管放大电路故障排除
整流、滤波及稳压电路的研究
直流稳压正、负电源电路的研究
典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
OTL功率放大电路的故障排除
LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
运算放大器基本运算电路
对由运放器组成的积分运算电路、微分运算电路
对由运放器组成的电压比较器传输特性的研究
气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
方波、三角波和锯齿波发生器电路的研究与测试
三角波、方波及正弦波发生器的制作竞赛
RC（文式桥式）正弦波振荡器和制作与调试
电容三点式LC正弦波发生器
有源滤波电路研究
直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
数字电子技术综合应用、创新实训项目
基础实训项目
基本逻辑门电路功能测试
优先编码器功能测试
二进制译码器和数据选择器功能测试
全加器和超前进位全加器功能测试
数值比较器功能测试
七段码锁存/译码/驱动器功能测试
各类触发器功能测试
双向移位寄存器功能测试
二一五一十进制计数器功能测试
二位十进制计数/译码/驱动/显示电路
可逆十进制计数电路功能测试
N进制计数电路功能测试
555定时器基本应用电路
微分型单稳态触发器
集成单稳态触发器及其应用
集成施密特触发器及其应用
声光控制节能路灯电路（电子产品线路）（综合应用）
8线数据传输电路（电子产品线路）（综合应用）
4位环形计数节拍发生器（电子产品线路）（综合应用）
秒脉冲信号发生器（电子产品线路）（综合应用）
救护车/消防车声响报警电路（电子产品线路）（综合应用）
D/A转换器将数码转换成单极性、双极性模拟电压
数控变频三角波—方波发生器
移位寄存器彩灯显示电路（电子产品线路）（综合应用）
8位优先编码器抢答电路（电子产品线路）（综合应用）
触摸式密码电子锁电路（电子产品线路）（综合应用）
数字钟电路（电子产品线路）（综合应用）
二位十进制计数符合电路（电子产品线路）（综合应用）
交通灯控制电路（电子产品线路）（综合应用）
升/降阶梯波发生器（电子产品线路）（综合应用）
光电转换加/减计数电路（电子产品线路）（综合应用）
电力电子技术及应用、创新实训项目
晶闸管的控制特性及它作为固体开关的应用（电子产品）（综合应用项目）
单结晶体管触发电路（电子产品）（综合应用项目）
晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
IGBT管直流斩波电路的调试与分析
双向晶闸管单相交流调（调光台灯）电路的制作与调试（电子产品）（综合应用项目）
双极晶体管（BJT）PWM控制直流电动机可逆调速电路（电子产品）（综合应用项目）
五、设备配置
| 序号 | 产品名称 | 型号规格 | 数量 | 单位 | 备注 |
| 1 | QY-GY01D电子工艺实训桌 | 1600*850*1800mm | 1 | 张 | 铝合金框架 |
| 2 | QY-GY01D电子工艺电源台 | 1515*230*230 mm | 1 | 台 | 铁质 |
| 3 | 函数发生器0.1HZ~3MHZ （正弦波、三角波、方波） | 1 | 台 | 装电源台上 | |
| 4 | 电工电子创新模块 | 1 | 套 | ||
| 5 | 实验连接线 | 1 | 套 | ||
| 8 | 电脑小推车 | 1 | 台 |
配套工具
| 序号 | 名称 | 型号/规格 | 单位 | 数量 |
| 1 | 烙铁（带架） | 35W | 套 | 1 |
| 2 | 剥线钳 | 鸿义 | 把 | 1 |
| 3 | 斜口钳 | 6寸 | 把 | 1 |
| 4 | 尖嘴钳 | 6寸 | 把 | 1 |
| 5 | 十字螺丝刀 | 新发 | 把 | 1 |
| 6 | 一字螺丝刀 | 新发 | 把 | 1 |
| 7 | 一字螺丝刀（小） | 得力 | 把 | 1 |
| 8 | 十字螺丝刀（小） | 得力 | 把 | |
| 9 | 美工刀 | 把 | 1 |
电子透明元件盒清单
| 序号 | 产品名称 | 型号规格 | 产品代号 | 单位 |
| 1 | RJ水泥电阻(5W) | 51Ω | R01 | 1块 |
| RX线绕电阻(5W) | 200Ω | |||
| RX线绕电阻(5W) | 100Ω | |||
| 2 | RJ金属膜电阻(2W) | 330Ω | R02 | 1块 |
| 470Ω | ||||
| 510Ω | ||||
| 3 | RJ金属膜电阻(2W) | 330Ω | R03 | 1块 |
| 510Ω | ||||
| 680Ω | ||||
| 4 | RJ金属膜电阻(2W) | 1K | R04 | 1块 |
| 2K | ||||
| 3.3K | ||||
| 5 | RJ金属膜电阻(2W) | 3.3K | R05 | 1块 |
| 4.7K | ||||
| 6.8K | ||||
| 6 | RJ金属膜电阻(2W) | 10K | R06 | 3块 |
| 22K | ||||
| 47K | ||||
| 7 | 锰铜丝电阻(3A) | 0.1Ω | R07 | 1块 |
| 0.2Ω | ||||
| 0.4Ω | ||||
| 8 | RT碳膜电阻(1W) | 1Ω | R08 | 1块 |
| 4.7Ω | ||||
| 10Ω | ||||
| 27Ω | ||||
| 9 | RT碳膜电阻(1W) | 39Ω | R09 | 1块 |
| 47Ω | ||||
| 56Ω | ||||
| 68Ω | ||||
| 10 | RJ金属膜电阻(1W) | 100Ω | R10 | 1块 |
| 150Ω | ||||
| 200Ω | ||||
| 300Ω | ||||
| 11 | RJ金属膜电阻(1W) | 390Ω | R11 | 1块 |
| 470Ω | ||||
| 560Ω | ||||
| 680Ω | ||||
| 12 | RJ金属膜电阻(1/2 W) | 560Ω | R12 | 1块 |
| 820Ω | ||||
| 1K | ||||
| 1K | ||||
| 13 | RJ金属膜电阻( 1/2 W) | 1.2K | R13 | 1块 |
| 2K | ||||
| 2.7K | ||||
| 3K | ||||
| 14 | RJ金属膜电阻( 1/2W) | 4.7K | R14 | 1块 |
| 5.1K | ||||
| 6.8K | ||||
| 8.2K | ||||
| 15 | RJ金属膜电阻( 1/2W) | 10K | R15 | 1块 |
| 15K | ||||
| 27K | ||||
| 33K | ||||
| 16 | RJ金属膜电阻( 1/2W) | 51K | R16 | 4块 |
| 56K | ||||
| 62K | ||||
| 68K | ||||
| 17 | RJ金属膜电阻( 1/2W) | 100K | R17 | 4块 |
| 270K | ||||
| 390K | ||||
| 470K | ||||
| 18 | RJ金属膜电阻( 1/2W) | 820K | R18 | 1块 |
| 1M | ||||
| 2.2M | ||||
| 10M | ||||
| 19 | RJ金属膜电阻(1/2W) | 120Ω | R19 | 1块 |
| 180Ω | ||||
| 220Ω | ||||
| 620Ω | ||||
| 20 | RJ金属膜电阻( 1/2W) | 1.5K | R20 | 1块 |
| 2.2K | ||||
| 2.7K | ||||
| 3.9K | ||||
| 21 | RJ金属膜电阻( 1/2 W) | 6.2K | R21 | 1块 |
| 20K | ||||
| 24K | ||||
| 47K | ||||
| 22 | RJ金属膜电阻( 1/2W) | 51K | R22 | 1块 |
| 150K | ||||
| 220K | ||||
| 3M | ||||
| 23 | RJ金属膜电阻( 1/2W) | 510K | R23 | 2块 |
| 1.1M | ||||
| 2M | ||||
| 2M | ||||
| 24 | CL聚脂膜电容 | 1000pF | C01 | 2块 |
| 2200 pF | ||||
| CBB聚丙烯膜电容 | 3300 pF | |||
| 25 | CBB聚丙烯膜电容 | 4700 pF | C02 | 2块 |
| 0.01μF | ||||
| 0.022μF | ||||
| 26 | CBB聚丙烯膜电容 | 0.033μF | C03 | 4块 |
| 0.047μF | ||||
| 0.1μF | ||||
| 27 | CBB聚丙烯膜电容 | 0.22μF | C04 | 1块 |
| 0.47μF | ||||
| 1μF | ||||
| 28 | CBB聚丙烯膜电容 | 0.47μF | C05 | 1块 |
| 1μF | ||||
| 0.33μF | ||||
| 29 | CD铝电解电容(50V DC) | 3.3μF | C06 | 2块 |
| 4.7μF | ||||
| 10μF | ||||
| 30 | CD铝电解电容(50V DC) | 100μF | C07 | 1块 |
| 220μF | ||||
| 470μF | ||||
| 31 | CBB聚丙烯膜电容 | 0.5μF | C08 | 1块 |
| （450V AC） | ||||
| 1.0μF | ||||
| （450V AC） | ||||
| 32 | CC瓷片电容 | 20 pF | C10 | 1块 |
| 1500 pF | ||||
| CBB聚丙烯膜电容 | 2200 pF | |||
| 33 | CC瓷片电容 | 20 pF | C11 | 1块 |
| CBB聚丙烯膜电容 | 33 pF | |||
| 100 pF | ||||
| 34 | 可调电容 | 10～60 pF | C12 | 1块 |
| 220 pF | ||||
| 20～120 pF | ||||
| 35 | CC瓷片电容 | 20 pF | C13 | 1块 |
| CL聚脂膜电容 | 2200 pF | |||
| 5600 pF | ||||
| 36 | CBB聚丙烯膜电容 | 0.047μF | C14 | 1块 |
| 0.01μF | ||||
| 0.1μF | ||||
| 37 | CD铝电解电容(50V DC) | 2.2μF | C15 | 2块 |
| 33μF | ||||
| 47μF | ||||
| 38 | WX线绕电位器（WX050） | 100(5W)(去盖) | RP1 | 1块 |
| 39 | WH碳膜电位器（WH118） | 470(2W)(去盖) | RP2 | 1块 |
| 40 | WH碳膜电位器(WH118) | 1K (2W) | RP3 | 1块 |
| 41 | WX线绕电位器(WX14-12) | 4.7K(1W)(去盖) | RP5 | 1块 |
| 42 | WH碳膜电位器(WH5) | 10K (1/2W) | RP6 | 1块 |
| (去盖) | ||||
| 43 | WH碳膜电位器(WH5) | 22K(1/2W) | RP7 | 1块 |
| 44 | WH碳膜电位器(WH5) | 33K(1/2W) | RP8 | 1块 |
| 45 | WH碳膜电位器(WH118) | 47K (2W) | RP9 | 1块 |
| 46 | WH碳膜电位器(WH118) | 100K (2W) | RP10 | 1块 |
| 47 | WH碳膜电位器(WH118) | 470K (2W) | RP11 | 1块 |
| 48 | WH碳膜电位器(WH118) | 1M (2W) | RP12 | 1块 |
| 49 | 绕线式电位器(WXD3-12) | 1K (2W) | RP13 | 1块 |
| 50 | 线绕电感 | 电感L=30mH | L01 | 1块 |
| 51 | 线绕电感 | 电感L=100mH | L02 | 1块 |
| 52 | 色码电感 | 22μH | L03 | 1块 |
| 82μH | ||||
| 180μH | ||||
| 53 | 色码电感 | 330μH | L05 | 1块 |
| 柱形电感 | 47μH | |||
| 色码电感 | 100μH | |||
| 54 | 脉冲变压器（单双脉冲） | KMB-0021 | T05 | 1块 |
| 55 | 集成底座 | 8P | IC1 | 2块 |
| 56 | 集成底座 | 14P | IC2 | 5块 |
| 57 | 集成底座 | 16P | IC3 | 4块 |
| 58 | 集成底座 | 18P | IC4 | 2块 |
| 59 | 集成底座 | 20P | IC5 | 1块 |
| 60 | 集成底座 | 28P | IC7 | 1块 |
| 61 | 单向击穿二极管(稳压管) | 1N4728A | VS1 | 1块 |
| (3.3V 1W) | ||||
| 1N4733A (5V 1W) | ||||
| 1N4735A | ||||
| (6.2V 1W) | ||||
| 62 | 单向击穿二极管(稳压管) | 1N4738A | VS2 | 1块 |
| (8.2V 1W) | ||||
| 1N4740A | ||||
| (10V 1W) | ||||
| 1N4742A | ||||
| (12V 1W) | ||||
| 63 | 双向稳压管 (1W) | 5V | VS3 | 1块 |
| 8.2V | ||||
| 10V | ||||
| 12V | ||||
| 64 | 整流二极管 | 1N4007×4 | VD1 | 1块 |
| 65 | 开关二极管 | 1N4148×2 | VD2 | 1块 |
| 肖特基二极管 | 1N5818 | |||
| 1N5819 | ||||
| 66 | 三极管 | TIP42C | VT1 | 1块 |
| BU406 | ||||
| 散热器 | ST25×2 | |||
| 三极管 | 9012 | VT2 | 1块 | |
| 67 | TIP41C | |||
| 散热器 | ST25×1 | |||
| 68 | 三极管 | 9013 | VT3 | 1块 |
| TIP41C | ||||
| 散热器 | ST25×1 | |||
| 69 | 晶闸管 | BT151 | VT4 | 1块 |
| 场效应管 | 3DJ7 | |||
| 散热器 | ST25×1 | |||
| 70 | 增强型场效应管 | IRF630 (N沟道) | VT5 | 1块 |
| IRF9620(P沟道) | ||||
| 散热器 | ST25×2 | |||
| 71 | IGBT管 | 10N60×2 | VT6 | 1块 |
| 1N4148×2 | ||||
| 散热器 | ST25×2 | |||
| 72 | 晶闸管电路 | (51Ω,0.1μF,BT151,FU)×3 | VT7 | 1块 |
| 散热器 | ST25×3 | |||
| 73 | 双向触发二极管 | BD3 | VT8 | 1块 |
| 双向晶闸管 | BT135 | |||
| 散热器 | ST25×1 | |||
| 74 | 仪表开关 | KN32B | S1 | 1块 |
| 75 | 按钮开关 | AN4 | S2 | 1块 |
| 76 | 钮子开关 | KNX1×2 | S3 | 1块 |
| 77 | 白炽灯座 | HL1 | 1块 | |
| 78 | 指示灯 | 6.3V | HL4 | 1块 |
| 79 | 熔断丝 | FU | 1块 | |
| 80 | 电流表插座 | SW | 1块 | |
| 83 | 共阴数码管 | 0.5吋 | BX01 | 1块 |
| 电阻 | 300Ω×8个 | |||
| 84 | 稳压集成 | LM337 | BX04 | 1块 |
| LM317 | ||||
| 散热器 | ST25×2 | |||
| 85 | MIC声电传感器 | CZN-15EN | BX05 | 1块 |
| 石英晶体振荡器 | 32.768石英晶体 | |||
| 10MΩ电阻 | ||||
| 33 pF电容器×2 | ||||
| 86 | 扬声器 | 8Ω | BX06 | 1块 |
| 87 | 蜂鸣器 | TMB12A12 | BX07 | 1块 |
| LED | 5个大（红） | |||
| 电阻 | 100Ω/0.25W | |||
| 88 | 气敏元件 | QM-J3 | BX08 | 1块 |
| 89 | 三极管插座 | 127-3T | BX09 | 1块 |
| 元件插座 | ||||
| 90 | 元件插座 | 127-2T×4 | BX10 | 1块 |
| 91 | 音乐芯片 | JD9300Y | BX11 | 1块 |
| 纽子开关 | KNX1 | |||
| 92 | 保险丝 | FU | AX1稳压管稳压电路 | 1块 |
| 二极管 | 1N4007×4 | |||
| 电容 | 1000μF /50V | |||
| 100μF /35V | ||||
| 0.1μF | ||||
| 稳压管 | 1N4733 (5.1V) | |||
| 93 | 电阻 | 100Ω/0.25W×2 | AX3铜电阻温度计电路 | 1块 |
| 39Ω/0.25W | ||||
| 33Ω/0.25W | ||||
| 温度传感器 | LM35 | |||
| 珐琅电阻 | RX20-10W 20Ω | |||
| 纽子开关 | KNX1×2 | |||
| 电位器 | 470Ω(WH5) | |||
| 铜电阻 | Cu-50 | |||
| 94 | 直流数字毫伏表 | 0～2000mV | AX4直流数字毫伏表 | 1块 |
| 95 | 保险丝 | FU | AX5直流恒压源 | 1块 |
| 二极管 | 1N4007×4 | |||
| 电容 | 470μF /50V | |||
| 100μF /25V | ||||
| 0.01μF | ||||
| 集成 | LM7812 | |||
| 散热器 | ST25×1 | |||
| 96 | 电位器 | 10K（WH5）×2 | AX9运放电路 | 1块 |
| 二极管 | 1N4148×2 | |||
| 电容 | 10μF /35V | |||
| 集成 | OP07 | |||
| 集成底座 | 8P | |||
| 97 | 集成运放 | LM358 | AX10双运放电路 | 1块 |
| 集成底座 | 8P | |||
| 98 | 继电器 | GZR-2 12V | AX11继电器驱动电路 | 1块 |
| 三极管 | 9013 | |||
| 二极管 | 1N4148 | |||
| 99 | 电容 | 1000μF/50V×2 | AX12 | 1块 |
| 0.33μF×2 | 78系列稳压源 | |||
| 插座 | 127-3T | |||
| 100 | 电容 | 1000μF/50V×2 | AX13 | 1块 |
| 0.33μF×2 | 79系列稳压源 | |||
| 插座 | 127-3T | |||
| 101 | 电位器 | 22K(WH5) | AX14 | 1块 |
| 单结晶体管 | BT33 | 单结晶体管触发电路 | ||
| 电阻 | 2.2K/0.25W | |||
| 100Ω/0.25W | ||||
| 560Ω/0.25W | ||||
| 三极管 | 9013 | |||
| 二极管 | 1N4148Ω×2 | |||
| 102 | 功放 | LM386 | AX15功率放大集成电路 | 1块 |
| 电阻 | 10Ω/0.25W×2 | |||
| 电容 | 47nF×2 | |||
| 10μF/35V | ||||
| 100nF | ||||
| 100μF/35V | ||||
| 集成底座 | 8P | |||
| 103 | 集成 | MC34063A | AX16集成转换器 | 1块 |
| 集成底座 | 8P | |||
| 104 | 拨码开关 | 红(5T) 蓝(4T) | AX17单管放大电路 | 1块 |
| 电阻 | 1K/0.25W×2 | |||
| 电位器 | 10KΩ(WH5)×2 | |||
| 插座 | 127-2T×4 | |||
| 127-3T | ||||
| 105 | 拨码开关 | 红(5T) 蓝(4T) | AX18单管放大电路 | 1块 |
| 电阻 | 1K/0.25W×2 | |||
| 电位器 | 10KΩ(WH5)×2 | |||
| 插座 | 127-2T×4 | |||
| 127-3T | ||||
| 106 | 光电开关 | 1A05HR×2 | AX20电动机测速 | 1块 |
| 磁性电机 | 385 | |||
| 固定支架 | 配套 | |||
| 107 | 钮子开关 | KNX1×2 | AX210-1 置数单刀双掷开关 | 1块 |
| 108 | 集成 | CD4011 | AX22单脉冲信号 | 1块 |
| CD1413 | ||||
| 集成底座 | 14P | |||
| 16P | ||||
| 电阻 | 100Ω/0.25W×4 | |||
| 51Ω/0.25W×4 | ||||
| 复位开关 | AN4×2 | |||
| LED | 红×2 绿×2 | |||
| 109 | 电阻 | 100K/0.25W×10 | AX23触摸式编码开关 | 1块 |
| 钮子开关 | KNX1 | |||
| 轻触开关 | （6×6×4.3） | |||
| ×10 | ||||
| 110 | 电阻 | 51K/0.25W×10 | AX24 | 1块 |
| 夹板 | KAS-3 | 8421拨码盘 | ||
| 8421拨码开关 | KAS-3×2 | |||
| 二极管 | 1N4148×8 | |||
| 111 | 集成 | 555 | AX25 | 2块 |
| 集成底座 | 8P | CP时钟脉冲源 | ||
| 电位器 | 100k(WH5)×2 | |||
| 电阻 | 10k/0.25W×2 | |||
| 300Ω/0.25W | ||||
| 二极管 | 1N4007×2 | |||
| 电容 | 10μF/35V | |||
| 0.1μF | ||||
| 0.01μF | ||||
| 钮子开关 | KNX1 | |||
| LED | 红（5个大） | |||
| 112 | 电阻 | 100Ω/0.25W×7 | AX26发光二极管及驱动 | 1块 |
| 集成 | 62083 | |||
| 集成底座 | 20P | |||
| LED | 红×8 | |||
| 113 | 集成 | CD4511 | AX27共阴数码管 | 3块 |
| 集成底座 | 16P | |||
| 电阻 | 100Ω/0.25W | |||
| ×14 | ||||
| 共阴数码管 | 0.5寸×2 | |||
| 114 | LED | 红×4 绿×4 | AX28交通灯电路 | 1块 |
| 黄×4 | ||||
| 电阻 | 51Ω/0.25 W×6 | |||
| 集成 | CD1413 | |||
| 集成底座 | 16P | |||
| 115 | 指针微安表 | 100μA | 1块 |
| 产品图片 | 产品名称 | 规格型号 | 价格(元) | 产品详情 |
 | 电工电子工艺实训考核装置 | QY-GY01C | 查看详情 | |
 | 电子电工生产实训流水线设备 | QY-LS01 | 查看详情 | |
 | 电子技能及生产工艺流水线创新实训台 | QY-GY01B | 13600 | 查看详情 |
 | 高级电子技能及生产工艺流水线实训台 | QY-GY01A | 18800 | 查看详情 |
 | 多媒体数码应用技术实验实训台智能型 | QY-SM01 | 35000 | 查看详情 |
 | 环保型PCB制板工艺系统实训台 | QY-GP02 | 155000 | 查看详情 |
 | 电子工艺实训考核装置 | QY-GY01D | 查看详情 | |
 | 电子工艺实训装置 | QY-GY01F | 28000 | 查看详情 |
 | 电子产品工艺实训台 | QY-GY01G | 查看详情 | |
 | 可编程器件电子产品设计与制作实训台 | QY-GY01X | 查看详情 | |
 | SMT表面贴装实习系统设备 | QY-DP01 | 95000 | 查看详情 |
找不到想找的产品?请点击产品导航页 |
