电子工艺实训装置QY-GY01F

文章来源：

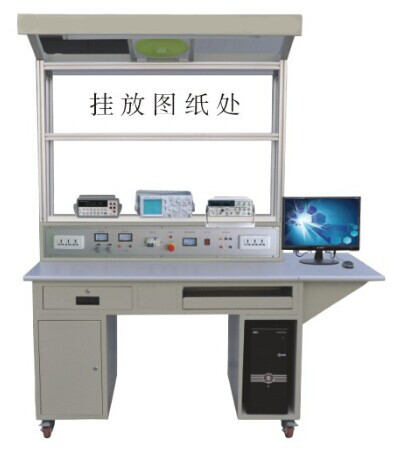

产品名称：电子工艺实训装置QY-GY01F
产品型号：QY-GY01F
产品价格：28000元

一、产品概述
QY-GY01F实训台是根据生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的需求而研制。为各类院校提供电子技能训练及生产工艺流程训练、电子竞赛课题制作提供理想的平台。
二、功能特点
装置通过实训台的编制组成多种产品生产流水线，可作为电子、电工、机械等专业课程手工焊接实训、 SMT 焊接实训、电子装配实训、整机装配维修实训平台。
装置提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等，为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板（用来夹资料）、仪器架、工具架。
三、技术性能
（一）输入电源：单相三线 220V ± 10% 50Hz
（二）输出电源：
1. 直流稳压电源：二路 0-30V 稳压直流电源输出，内置式继电器自动换档，多圈电位器连续调节，最大输出电流 2A ，具有预设式限流保护功能，数字显示电流电压；
2. 低压交流电源输出： 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 交流输出、电流 2A ；
3. 函数发生器：输出正弦波、三角波、方波、频率范围 5Hz-550KHz ；
4. 单次脉冲输出：每拔一次开关即可输出一组正负脉冲；
5. 音频功率放大器：内置喇叭，音频可调，在调试中可作信号寻迹使用。
（三）工作环境：温度 -10 ℃～ +40 ℃
（四）装置容量：＜ 500VA
（五）外形尺寸： 1200mm × 750mm × 2000mm
四、产品配置
实训台由实训桌、控制柜、功能屏、工具包等组成。
（一）实训桌：钢木结构，桌面为防静电、耐磨材料制成。
（二）控制柜：提供交直流电源、信号源、安全插座等。
（三）电源总控台：最多能同时控制 40 台实训台电源，具有漏电、过载保护功能，一个实训室配备 1 台；
（四）工具套件： MF-47 万用表 1 只、剥线钳 1 把、尖嘴钳 1 把、斜口钳 1 把、大小 + 字螺丝刀各 1 把、大小 - 字螺丝刀各 1把、镊子 1 把、剪刀 1 把、烙铁 1 把、吸锡器 1 把、焊锡丝、松香若干。
(实训器材自备)
