冰箱制冷管路维修技能实训设备QY-ZLR

文章来源：

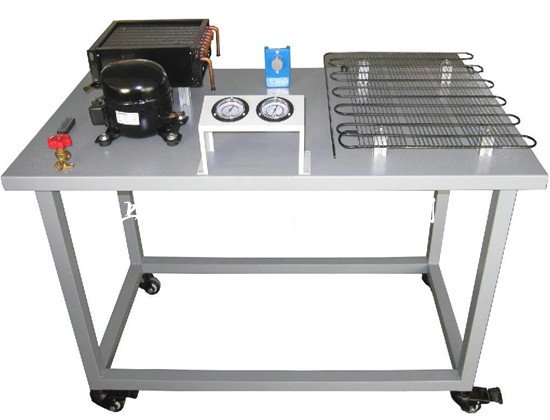

产品名称：冰箱制冷管路维修技能实训设备QY-ZLR
产品型号：QY-ZLR
产品价格：

一、产品介绍
QY-ZLR冰箱制冷管路维修基本技能实训设备主要以冰箱压缩机、冷凝器、蒸发器、干燥过滤器等器件为实训平台，学生可运用各种实训工具完成割管、弯管、扩管、焊接、加氟、检漏等制冷管路实训。适用于技工院校、职业学校作为制冷基本技能的实训。
工作电源：单相三线 220V±5％ 50Hz
制冷剂：冰箱F-12
外形尺寸：1200×600×780mm
环境温度：－10℃ ～40 ℃
相对湿度：<85%
设备重量：30Kg
二、配置清单：

序号	名称	数量	性能描述
1	压缩机	1台	卧式
2	冰箱过滤器	1个	铜质、管状
3	冰箱冷凝器	1个	铁质喷塑、片式
4	冰箱蒸发器	1只	铝质、管式
5	冰箱温控器	1只	机械可调
6	高压表	1只	指针式
7	低压表	1只	指针式
8	视液镜	2只	圆镜直视、铜质外壳
9	铜管	1套	圆形
10	手阀	1只	铜质
11	实验台架	1台	钢木结构
12	实训指导书	1套	与实训台配套

三、操作工具：

序号	名称	数量	性能描述
1	焊具	2只	便携式
2	弯管器	1付	钢质
3	扩口器	1付	钢质
4	钢管割刀	1把	钢质
5	电铬铁	1把	内热式
6	烙铁架	1个	阻燃
7	剥线钳	1把	多用
8	尖嘴钳	1把	钢质、绝缘
9	螺丝刀	2套	十字、一字各1把
10	真空泵	1台	一个实验室配一台

四、实训项目
1、管路距离的确定
2、割管
3、弯管
4、扩管
5、胀管
6、把管路安装到对应部件的合理位置
7、完成对冰箱系统的保压
8、检漏
9、判断冰箱压缩机的绕组
10、完成冰箱系统的线路铺设和连接
11、抽真空
12、电气调试
13、工况的调整
