双门电冰箱运行检测维修实训考核装置QY-ZLR10

    文章来源:

  • 产品名称:双门电冰箱运行检测维修实训考核装置QY-ZLR10
  • 产品型号:QY-ZLR10
  • 产品价格:

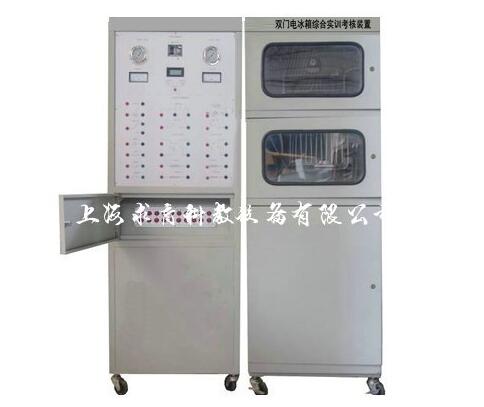

双门电冰箱综合实训考核装置
一、产品简介
QY-ZLR10双门电冰箱综合实训考核装置是为大中专院校的制冷专业、家电维修专业、各技能培训及国家职业技能鉴定部门开发设计的,该装置集制冷、电气控制、故障模拟于一体,让学生掌握直冷/间冷式电冰箱的结构、原理及特点。
二、产品特点
1、实训装置采用制冷循环系统结构及主要部件的实物,展示直冷/间冷式冰箱的系统结构、工作原理。此外,管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分。
2、整套实训装置集直冷式、间冷式电冰箱于一体,整个电冰箱系统真实完整,结构清晰、紧凑,与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求。
3、系统采用真实的制冷机组(压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等)
4、装置设有直冷式/间冷式冰箱电气控制线路接线区域,可完成不同启动方式的运行模式,有利于学生将理论应用于实际,并培养学生实际操作动手能力。
5、可设置模拟故障,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。有利于开展技能鉴定、考核工作。
三、技术参数
1、输入电源:单相三线AC220V±10%  50Hz
2、装置容量:<0.2KVA
3、外形尺寸:600×600×1700mm
4、制冷剂类型:R600
5、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
四、装置配置
1、实训柜:铁质双层亚光密纹喷塑结构,铝质面板。制冷系统中加入了两个控制阀,用于直冷式与间冷式电冰箱转换的状态。在实验柜的底层设有一个柜子,用于放置实验连接线、工具及其它实验用品。冰箱的冷冻室门、冷藏室门采用透明设计,便于观察冷冻室内蒸发器表面结霜情况,冷凝器外置于冰箱的后面。
2、直冷/间冷式电冰箱制冷系统配置表:

序号设备名称及型号数量备注
11/9匹冰箱制冷压缩机QD30(85 W 0.6A  R600)1台
2直冷式蒸发器(铝复合板吹胀式蒸发器及下蒸发器)1套
3间冷式蒸发器(翅片盘管式蒸发器)1套
4钢丝式冷凝器(17档)1套
5冷凝风扇(间冷风机)1套
6照明灯及门开关1套
7定时化霜时间继电器1只
8补偿电热丝、补偿开关1套
9温控器(WDF型、WPF型)1套
10化霜温控器(-5OC),除霜温度保险丝(65OC)1套
11双金属片热保护继电器1套
12PTC启动器、重锤启动器1套
13毛细管2根
14电磁阀2个间/直模式切换
3、交流电压表1只:测量范围0~250V,用于监测电源电压
4、交流电流表1只:测量范围0~5A,用于观测系统启动电流及正常工作电流
5、温度表1只:采用PT100传感器,三位半数显,用波段开关进行切换,可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度
6、压力真空表2只:测量范围分别为0.1~1.6MPa、-0.1~2.5MPa,可显示系统高压侧以及低压侧的压力
7、故障箱1个:镶嵌于实验柜内,用于设置故障,并配有锁。可设置的故障类型有:电源电路、照明电路、化霜电路、压缩机保护电路等。
8、电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。
9、实训连接线1套:实训连接线及插座采用防触电结构,使用安全、可靠、防触电。
五、故障说明

编号故障模拟说明故障现象
K1门灯开路直冷模式下压缩机工作,门灯不亮
K2复合门开关公共端开路间冷模式下风机不转且门灯不亮
K3风扇电机开路间冷模式下风机不转
K4门开关开路直冷模式下门灯不亮
K5补偿开关开路直冷模式下温度在低于5OC时环境下,压缩机无法启动
K6化霜温控器开路间冷模式下化霜时,化霜保险丝熔断
K7WDF温控器H-L两端开路直冷模式下门灯亮,压缩机不工作
K8WDF温控器L-C两端开路直冷模式下门灯亮,压缩机不工作
K9WPF温控器L-C两端开路间冷模式下门灯亮,压缩机不工作
K10化霜时间继电器BW-BK两端开路间冷模式下门灯这,压缩机不工作
K11化霜温度保险丝开路间冷模式下化霜状态下,化霜不起作用
K12补偿电热丝开路直冷模式下温度在低于5OC时环境下,压缩机无法启动
K13化霜电热管开路间冷模式下化霜状态下,化霜不起作用
K14保护继电器开路压缩机无法启动,无电流显示
K15PTC启动器开路压缩机无法启动,电流较大(压缩机工作电流5~10倍)
K16重锤启动器启动触点脱落压缩机无法启动,电流较大(压缩机工作电流5~10倍)
K17压缩机启动绕组1-2两端开路压缩机无法启动,电流较大(压缩机工作电流5~10倍)
K18压缩机运行绕组1-3两端开路压缩机无法启动,电流较大(压缩机工作电流5~10倍)
K19系统脏堵运行状态下,高压端压力高、低压呈现负压状态
K20系统冰箱运行状态下,高压端压力高、低压呈现负压状态
六、实训项目
1、专用工具的操作
2、制冷系统管件焊接
3、制冷系统试压及检漏
4、制冷系统抽真空及充注制冷剂
5、电冰箱电气线路器件的认识和测量
6、直冷式电冰箱电气控制线路接线及系统运行
7、间冷式电冰箱电气控制线路接线及系统运行
8、直冷式电冰箱维修实训及故障分析
9、间冷式电冰箱维修产训及故障分析
