- 产品名称：空调安装调试检测维修考核装置QY-ZLR11
- 产品型号：QY-ZLR11
- 产品价格：
空调安装调试检测维修考核装置QY-ZLR11
文章来源：
一、产品简介

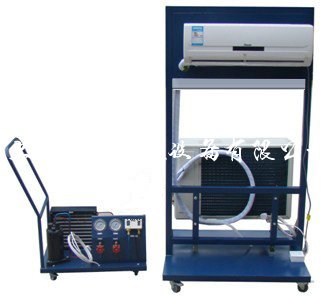

QY-ZLR11空调安装调试考核装置采用铁质框架作为实训平台，可以进行家用分体式空调的安装、维修、调试等实训操作。装置配有制冷剂回收设备，可对空调机中的制冷剂进行回收，配有便携式焊炬，制冷工基本的维修工具，可使学生学习维修工具的使用和操作方法。
二、产品特点
1、空调安装调试考核装置能满足职业院校的制冷技术、制冷流体机械、制冷设备原理与维修实训。培养学生掌握空调和制冷技术专业理论知识与专业实践技能，能强化学生对空调制冷系统安装、电气接线、工况调试、故障诊断与维修以及制冷工具的使用等综合职业能力。
2、空调安装调试考核装置应采用模块化设计，电气系统和管路系统独立分开。学生可根据4电气原理图进行接线、测试和运行等操作。管路系统部分可对学生进行管路的设计安装、压力检漏、抽真空以及充注制冷剂的培训，增强学生的实际动手能力。
3、空调安装调试考核装置能直观展示空调制冷系统结构、工作原理，可以清楚的看到制冷循环系统的所有实物部件，方便于教学演示讲解及学生对知识的理解和掌握。
三、设计参数
1、电源电压：220V±10﹪ 50HZ
2、低压压力：0.4～0.6MPA 高压压力1.4～2.0 MPA
3、电流：5A 制冷剂：R22
4、尺寸：800*900*1700MM
5、保护：具有过流、过压、漏电等保护措施，符合国家相关标准。
四、装置配备
| 序号 | 名称 | 规格 | 数量 | 备注 |
| 1 | 空调安装台架 | 800*900*1700 | 1 台 |
可在此台架上进行分体空调的 安装、 基本维修及各种实习操 作。 |
| 2 |
制冷剂回收与 真空加液站 |
1 台 |
可用此设备向空调制冷系统中 充加制冷剂。 也可将制冷系统中 的制冷剂回收到制冷储液罐中。 |
|
| 3 | 小型焊接机 | 携带式 | 1 套 | 制冷管道的焊接基本操作。 |
| 4 | 钳形电流表 | 1 只 | 空调机运行负载电流的测量 | |
| 5 | 万用表 | 数字式 | 1 只 | 用于空调机控制电路的检测 |
| 6 | 复合真空压力表 | 1 套 | 用于制冷系统压力的测量。 | |
| 7 | 弯管器 |
复合型 (Ф6,Ф8,Ф10) |
1 只 | 基本维修工具 |
| 8 | 割管器 | 1 只 | 基本维修工具 | |
| 9 | 十字螺丝刀 | 1 只 | 基本维修工具 | |
| 10 | 一字螺丝刀 | 1 只 | 基本维修工具 | |
| 11 | 尖嘴钳 | 1 把 | 基本维修工具 | |
| 12 | 活动扳手 | 10 寸 | 1 把 | 基本维修工具 |
| 13 | 活动扳手 | 12 寸 | 1 把 | 基本维修工具 |
| 14 | 胀管器 | 1 套 | 基本维修工具 | |
| 15 |
储液罐 （制冷剂） |
3Kg R22 | 1 瓶 | 用于制冷剂的存储 |
| 16 | 加液管 | Ø6 | 1 条 | 基本维修工具 |
五、实训项目
1、空调器的安装调试
2、制冷维修工具的使用和操作方法。
3、铜管焊接技术实训
4、喇叭口，杯型口扩充方法
5、系统抽真空实训
6、系统保压实训
7、系统检漏实训
8、制冷剂回收技术实训
9、空调器运行调试技术实训
10、空调工作原理介绍
11、空调系统故障检测及排故维修
