变频空调制冷系统实训考核装置QY-ZLR31

文章来源：

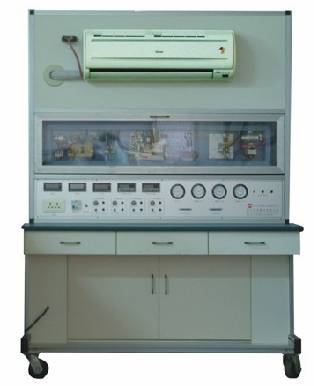

产品名称：变频空调制冷系统实训考核装置QY-ZLR31
产品型号：QY-ZLR31
产品价格：

一、产品简介
QY-ZLR31变频空调实训考核装置适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。变频空调实训设备集制冷系统、电气控制系统、故障模拟系统为一体。
二、装置特点
1、变频空调系统真实完整,具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能，展示了变频空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，主面板中间印有电气控制系统原理图，并设有相应测试点；屏背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态
2、变频空调实训设备设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。
3、设有电流型漏电保护装置；并有热保护器件，对压缩机进行过热、过载保护；实训强电连接导线及插座采用手枪插式全封闭结构，使用方便、可靠、防触电
三、技术参数
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜1.5kVA
3.外形尺寸：140cm×68cm×182cm
4.制冷剂类型：R22
四、装置的基本装备
1.实训台：铁质双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固
2.变频空调系统：蒸发器、冷凝器、压缩机、四通阀、电气控制线路、视液镜、手动控制阀，热力膨胀阀等
3.测量仪表：数显温度表、指针式压力表、指针式交流电压表、指针式交流电流表、数显功率表等
4.专用工具：便携式焊炬、割管刀、胀管扩口器、双表修理阀、公/英制加液管、真空泵
五、实训项目
1.制冷系统专用工具的基本操作
2.制冷系统管件焊接
3.制冷系统的检漏
4.制冷系统的抽真空与充注制冷剂R22
5.变频空调电气控制线路原理
6.变频空调电器元件的测量及系统运行
7.变频空调的故障与分析
