- 产品名称：气压传动PLC控制实训装置QY-QDSY03
- 产品型号：QY-QDSY03
- 产品价格：
主页 > 产品介绍 > 教学实训设备 > PLC控制液压气动实训装置 >
气压传动PLC控制实训装置QY-QDSY03
文章来源：
一、产品简介
QY-QDSY03PLC控制气压传动实验室设备是根据《液压与气压传动》、《气动控制技术》等通用教材内开发生产。系统可以进行常规的气动基本控制回路实验，模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器(PLC)学习及其基本应用实验等。学生通过实际操作实验及课程设计，可以了解掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
1、输入电源：220V．允差±l0%，50Hz；
2、装置容量：≤1kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、PLC主机模块：PLC选用西门子S7-200主机，CPU224系列，I/O口24点，继电器输出形式，主机为14点开关量输入，10点开关量输出。
7、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮气动元件独立模块等。
二、主要特点

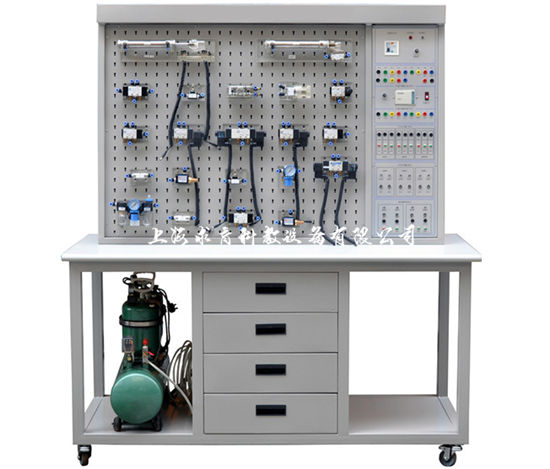

1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。各个气动元件成独立模块，且装有带弹性插脚底板，可将元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。
2、实训气源压力低，系统额定压力为0.8Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
3、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
4、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体。
三、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、PLC编程软件学习和使用
24、PLC与计算机的通讯，在线调试、监控
25、PLC控制的液压基本回路实训（优化控制）
四、气动配置清单
| 序号 | 分 类 | 元 件 名 称 | 数 量 |
| 1 | 实训装置 | 实训桌 | 1 |
| 实训台 | 1 | ||
| 2 | 气泵 | 空气压缩机WY5.2-双头（静音） | 1 |
| 3 | 组合元件 | 单作用缸 QGX25ⅹ100 | 1 |
| 双作用缸 QGX25ⅹ100 | 1 | ||
| 旋转气缸（透明有机玻璃） | 1 | ||
| 三联件 AC2000 | 1 | ||
| 减压阀（带压力表）AR2000 | 1 | ||
| 手动换向阀 H210—08 | 1 | ||
| 单电磁换向阀（二位五通）4V210-8（DC24V） | 2 | ||
| 双电磁换向阀（二位五通）4V220-8（DC24V） | 1 | ||
| 双电磁换向阀（三位五通）4V230-8（DC24V） | 1 | ||
| 单气换向阀（二位五通）4A210—08 | 2 | ||
| 双气换向阀（二位五通）4A210—08 | 2 | ||
| 行程阀（机控）MOV—2 | 1 | ||
| 行程阀（按钮）MOV—3A | 1 | ||
| 或门型梭阀ST—02 | 2 | ||
| 快速排气阀1/4 QE—02 | 2 | ||
| 单向节流阀RE—02 | 2 | ||
| 单向阀1/4 | 2 | ||
| 顺序阀（透明有机玻璃） | 2 | ||
| 气容 | 1 | ||
| 六通（透明有机玻璃） | 2 | ||
| 4 | 附 件 | 气管 PU6ⅹ4 | 20米盘 |
| 5 | 电器配件 | 行程开关（装在缸体上） | 2个 |
| 编程电缆（三菱） | 1条 | ||
| 6 | 工具盒 | 内六角扳手 | 2把 |
| 螺丝刀 | 2把 | ||
| 剪刀 | 1把 | ||
| 活动板手 | 1把 | ||
| 尖嘴钳 | 1把 | ||
| 消声器（小）1/8 | 2只 | ||
| 消声器（大）3/8 | 1只 | ||
| 三通（T型三通）Ø 6 | 4只 | ||
| 三通（Y型减径三通）Ø 8—Ø 6 | 1只 | ||
| 四通Ø 6 | 2只 | ||
| L型（螺纹二通）601 | 2只 | ||
| L型（螺纹二通）602 | 2只 | ||
| 气孔塞头Ø 6 | 5只 | ||
| 生料带 | 1个 | ||
| 保险丝3A | 2只 | ||
| 7 | 资料 | 使用说明书 | 1册 |
| 光盘（PLC编程软件，PLC程序） | 1碟 |
