- 产品名称：自动化智能液压泵性能检测实验台QY-QDSY07
- 产品型号：QY-QDSY07
- 产品价格：
主页 > 产品介绍 > 教学实训设备 > PLC控制液压气动实训装置 >
自动化智能液压泵性能检测实验台QY-QDSY07
文章来源：
一、产品简介

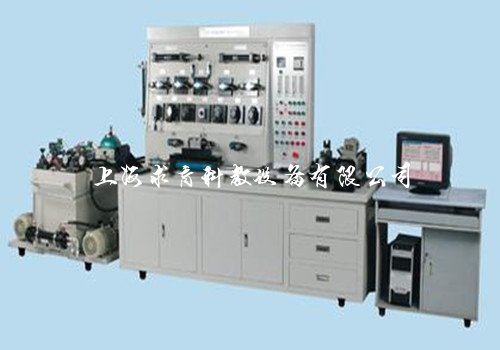

QY-QDSY07自动化智能液压泵性能检测实验台采用立式结构，可测试液压泵动、静态性能，配备CAT计算机辅助测试系统，测试范围、测试项目、测试要求符合JB/T7039～7044-1993/2006等有关国家标准。
1、系统最高工作压力为40 Mpa。
2、操作平台面积大，可集成多个子系统。
3、实验用管件采用金属铜管，耐压胶管，压力可达到45Mpa。
4、实验台配置了完备的各种类型传感器，包括高精度压力传感器、流量传感器、转速传感器、温度传感器、扭矩传感器等，保证了实验结果的准确性，以满足各项实验参数测试的需要。
5、系统冷却，采用专业的水冷方式，使系统测试温度达到国家标准以内，有效排除油温过高影响实验精度的问题。
6、电源模块带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
7、实验用液压元件采用德国力士乐系列产品，具有高可靠性，严格按学校要求配置元器件。
8、实验台计算机测试控制系统实现实验参数（压力、流量、转速、扭矩等）的自动数据检测、自动处理计算、绘制相关曲线和存储等，还能实现回路电液比例阀的自动控制，提高了实验台操作的自动化和智能化水平。
二、产品配置：
实验装置由实验台架、液压泵站、电气测控单元等几部分组成。
一) 实验工作台
实验工作台由实验安装面板、实验操作台等构成。
二）液压泵站
电动机型号:Y160－4 额定功率：15KW 额定转速： 1440r/min
轴向柱塞泵:25YCY14－1B 额定排量：25ml/rev 最高工作压力：40Mpa(额定工作压力31.5MPa)
外置油箱： 公称容积100L；
附有液位、油温指示计， 滤油器，空气滤清器等
三）实验台的计算机控制测试系统由计算机、PLC、采集卡、传感器和电磁阀等组成。
三、实验内容
１、液压泵空载性能测试
２、液压泵的效率特性(机械效率、容积效率、总效率)测试
四、配置表
| 序号 | 名称 | 规格型号 | 数量 | 备 注 |
| 1 | 电机 | Y160L-4 | 1 | 额定功率：15kW 额定转速：1440r/min |
| 2 | 变量柱塞泵 | 25YCY14-1B | 1 | 额定压力：31.5Mpa 排量：25ml/rev |
| 3 | PLC | 西门子226CN | 1 | |
| 4 | 扭矩传感器 | 1 | ||
| ５ | 精密压力表 | YB-150 | 4 | 精确度等级：0.4 测量范围：0-40MPa |
| 7 | 油路板 | 自制 | 1 | |
| 8 | 油箱 | 100L | 1 | |
| 11 | 油位指示计 | YWZ-150 | 1 | 尺寸：180mm |
| 12 | 吸油滤油器 | WU-160*100-J | 1 | 过滤精度：20μm |
| 13 | 回油滤油器 | 1 | 过滤精度：10μm | |
| 14 | 高压滤油器 | PLF-H60x3P | 1 | ① 过滤精度：3 μm ② 滤芯型号：KH060DxBN/HC ③ 工作压力：15 MPa ④ 最大流量：60 L/min |
| 15 | 空气滤清器 | EF-25 | 1 | 过滤精度：20μm |
| 16 | 强磁滤油器 | CGQ-20 | 1 | 过滤精度：60μm |
| 17 | 液压油 | L-HL 46抗磨液压油 | 80L | 运动粘度mm2/s 40℃：45.61 闪点(开口)，℃：236 粘度指数：101 |
| 18 | 水冷却器 | OR60 | 1 | 热传导率0.95以上 流量：60L/min |
| 19 | 球阀 | YJZQ-J10W | 4 | 公称压力：H-31.5Mpa |
| 22 | 电磁比例溢流阀 | DBE10-30B/100Y | 1 | ① 通径：10 mm ② 最高工作压力：31.5 MPa ③ 最大流量：200 L/min ④ 线性度：±3.5% ⑤ 重复精度：＜±2% ⑥ 滞环：有振颤±1.5 Pmax ， 无振颤±4.5 Pmax ⑦ 切换时间：30～150 ms ⑧ 安装方式：板式安装电器部分 |
| 23 | 比例放大器 | VT-2000BS40G | 1 | ① 电源电压：全桥整流：24Veff±10% 三相桥整流：24V-35Veff ② 控制电压：差动输入 0～10 V 电位器输入 0～9 V ③ 控制电压的最小负载电阻：500 Ω ④ 最大输出电流：800 mA ⑤ 最大负载电阻：30 Ω ⑥ 先导电流：100 mA ⑦ 振颤电流：200 mASS ⑧ 振颤电流频率：200 Hz ⑨ 温度漂移：0.8 mA/°C |
| 30 | 压力变送器 | ZQ502 25Mpa | 3 | 量程：0～25Mpa 输出信号：0～5VDC 精度:0.3% |
| 31 | 流量传感器 | LWGY-15 | 1 | 流量范围：0.6～6 m3 流体温度：﹣20～﹢80℃ 最大压损：0.035 Mpa |
| 拉压力传感器 | １ | |||
| 33 | 霍尔传感器 | NJK-5001C | 1 | 外形尺寸：M10×1×35 |
| 34 | 流量数显表 | FT8-D6 | 1 | 输入信号：脉冲信号 测量范围：0.1～5000Hz 6～99999RPM |
| 35 | 速度数显表 | 1 | ||
| 39 | 温控仪 | XMTD-2001 | 1 | 显示精度:0.1℃ 仪表量程：﹣50-150℃ |
| 40 | 热电偶 | WZET-1500 | 1 | 测量范围﹣50～150℃ |
| 41 | 加热管 | 3KW | 1 | |
| 42 | 电器控制模块 | 自制 | 1 | |
| 48 | 数据采集卡 | PCI-8333 | 1 | A/D 12bit，16（单）/8（双）CH 0～10V、±5V输入 D/A 12bit，2CH 0～10V、±5V或0～10mA， 4～20mA输出 DI 16CH，DO 16CH 计数定时 3CH（测频2路） |
| 50 | 系统采集控制软件 | 配套 | 1 | |
| 51 | 采集卡驱动光盘 | PCI8333 | 1 | |
| 52 | 采集卡使用说明书 | PCI8333 | 1 | |
| 53 | 流量传感器说明书 | 配套 | 1 | |
| 54 | 流量数显表说明书 | 配套 | 1 | |
| 56 | 实验指导书 | 配套 | 1 | |
| 62 | 活动扳手 | 10，， | 1 | |
| 63 | 活动扳手 | 12，， | 1 | |
| 64 | 开口扳手 | 8-10 | 1 | |
| 65 | 开口扳手 | 12-14 | 1 | |
| 66 | 开口扳手 | 17-19 | 1 | |
| 67 | 内卡环钳 | 1 | ||
| 68 | 外卡环钳 | 1 | ||
| 69 | 短十字起 | 1 | ||
| 70 | 长十字起 | 1 | ||
| 71 | 一字起 | 1 | ||
| 72 | 内六角扳手 | 1 | ||
| 73 | 工具盒 | 1 | ||
| 74 | 防尘罩 | 1 | ||
| 75 | O型圈 | φ22×2.4 | 10 | |
| 76 | O型圈 | φ32×3 | 10 | |
| 77 | O型圈 | φ40×3 | 10 | |
| 78 | O型圈 | φ12×2.4 | 10 | |
| 79 | O型圈 | φ10×1.9 | 10 | |
| 80 | 信号灯 | φ10 | 2 | 24V |
| 81 | 按钮开关 | LAY50-11DT | 2 | 24V |
| 82 | 压力表 | Y60 | 1 | 精确度等级：2.5 测量范围：0-25MPa |
