气动控制实验实训台QY-QDSY04

文章来源：

产品名称：气动控制实验实训台QY-QDSY04
产品型号：QY-QDSY04
产品价格：

一、产品简介
1.实训台一张实验桌配备一套实验设备，可供一组两位学生同时进行实验，整体结构简单，实用性强。
2.实验气动元件均装有带弹性插脚的底板，实验时组装实验回路快捷方便；实验回路清晰明了。
3.实验电气控制采用低压直流24V电源；实验回路、控制电路安全可靠。
4.实训台是典型的机、电、气一体化的综合实验设备，功能强、适用范围广。
二、产品配置

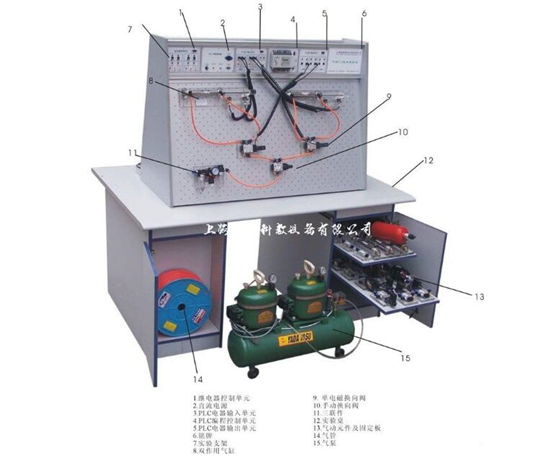

QY-QDSY04气动控制实验台主要由实验桌及实验支架、气动元器件、电气控制器件等组成：实验系统采用一张实验桌配备一套实验设备，可供一组两位学生同时进行实验。
气动元器件配备：空气压缩机，空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸等
三、技术参数：
WY5.2-双头空气压缩机（基本配置小型机）：电源：AC 220V 电机功率：360W 转速：2880 r/min
公称容积：18L 额定输出气压 1MPa
实验台外形尺寸： 1500mm×1000mm×750mm
实验支架尺寸： 1130mm×500mm×770mm
四、实验项目
实验台可以任意组合装配，
（一）气动基本控制回路实验
（二）单回路作用缸自动控制
（三）多回路作用缸自动控制
（四）继电器控制技术应用
（五）其它综合、扩展性实验等类型的气动回路
五、气动基本实验回路举例：
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路
