液压元件拆装实训台QY-QDSY17

文章来源：

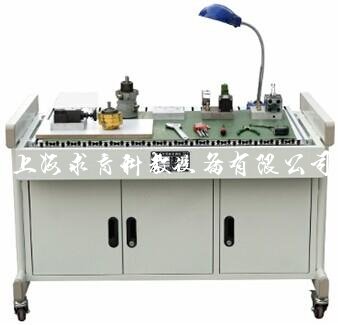

产品名称：液压元件拆装实训台QY-QDSY17
产品型号：QY-QDSY17
产品价格：

一、产品简介
QY-QDSY17液压元件拆装实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具，通过对液压元件的拆装实训，观察及了解各零件在液压元件中的作用，加深学生对液压元件结构及工作原来的了解，并能对液压元件的加工及装配工艺有一定的认识，适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学需要。
二、技术参数
1、交流电源：单相AC 2200 V±10% 50Hz；
2、温度：-10℃～50℃；
3、外形尺寸：约长×宽×高=1230mm×700mm×820mm；
4、整机功耗：≤1.0 kVA；
5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
三、配置性能
1．动力元件
低压齿轮泵（CB-B4）、叶片泵(YB-10B)、高压柱塞泵(4MCY-1)
2．控制元件
直动式溢流阀(P-B10)、先导式溢流阀(Y-10B)、高压溢流阀（DB-10）、减压阀（J-10B）、节流阀（L-10B）单向阀(I-10B)、换向阀(34E-10B)、高压换向阀(3WE6A)等。
3．执行元件：单出杆双作用液压缸
4．其它要求：主体采用金属框架制作，表面为双层亚光密文喷塑工艺处理。设有抽屉、日光灯一个、交流电源插座。为减少拆装时的碰撞而引起的噪音，在台面上铺设有防静电橡皮垫。
5．拆装工具：内六角扳手一套、游标卡尺0~250、0~25外径千分尺、300钢板尺一跟、开口板子二把、螺丝刀一把、200台虎钳一台等、小元器件盒一个、清洗盆两个等。
四、实训项目
1.液压缸拆装实训
2.液压泵拆装实训
3.方向控制阀拆装实训
4.压力控制阀拆装实训
5.流量阀控制拆装实训
五、设备配置清单

序号	元件名称	规格／型号	数量	单位	备注
1	实训装置	1230x700x820mm	台	1	铁质双层亚光密纹喷塑结构
2	齿轮泵	BB-B6	台	1
3	柱塞泵	5MCY-1	台	1
4	叶片泵	YB1-10B	台	1
5	直动式溢流阀	P-B10	只	1
6	先导式溢流阀	Y-10B	只	1
7	减压阀	DR10-4-5X10Y	只	1
8	节流阀	DVP6	只	1
9	调速阀	2FRM5-31B/15QB	只	1
10	液控单向阀	SV10PA1-30	只	1
11	三位四通换向阀	4WE6E61B/CG24N9Z5L	只	1
12	单杠双作用液压缸	MOB40-200	只	1
13	钢皮尺	30CM	把	1
14	千分尺	0~25mm	把	1
15	卡簧钳（内、外）	P1ERS	把	2
16	活动扳手	6”-150mm	把	1
17	活动扳手	10”-250mm	把	1
18	内六角扳手	JTECH	套	1
19	拆装垫块		块	1	元件在垫块上拆装
20	橡胶垫皮		张	1
