起重机液压系统与PLC控制实训装置QY-QDSY19

文章来源：

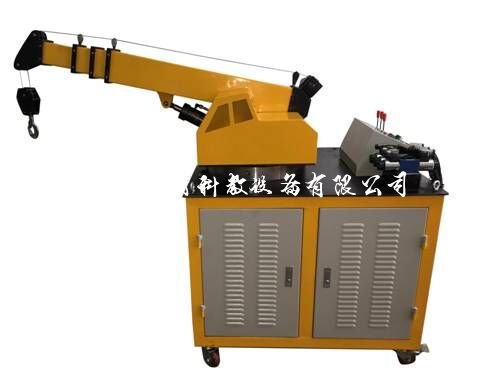

产品名称：起重机液压系统与PLC控制实训装置QY-QDSY19
产品型号：QY-QDSY19
产品价格：

一、产品简介
QY-QDSY19起重机液压系统与PLC控制实训装置主要由起重机实训台、液压泵站、液压元件和手动控制器件、可编程控制器（PLC）等组件组成。按照实物的结构与缩小比例制作模拟现场操作,能够真实地体现机械的实际工况，使学生在实践中了解机械的各部件结构及工作原理，实训控制采用手动控制，集PLC自动控制与PLC编程及监控技术于一体。
二、技术参数
1、输入电源：三相五线，AC380V．允差±l0%，50Hz；
2、装置容量：≤2kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、液压泵站：
（1）系统额定压力6.3MPa；
（2）变量叶片泵-电机1套：采用内轴一体式安装，噪音低；变量叶片泵：额定流量8L∕min，压力7MPa；电机：交流380V电压，功率1.5kVA。
6、电器控制单元
（1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路输入8路继电器输出。
（2）配有控制模块：电源模块，PLC主机控制模块，PLC控制按钮模块等。
7、总规格尺寸：1800×800×1600（mm）
三、性能特点
1、液压部件采用胶管连接, 液压元件采用工业液压元件；
2、泵站采用电机—泵一体化结构，增加性能的稳定性，同时减小使用过程中的噪音；
3、工作电压AC380V，对地漏电保护，电器控制采用直流24V，有过压保护，防止误操作损坏设备
四、实验项目
1.起重机机构及工作原理观摩、拆装实验；
2.液压工业应用领域的认识与了解；
3.液压回路的搭接实训等；
4.起重机械演示控制实验回：
（1）主臂抬起、降低控制操作实验；
（2) 主臂伸出、缩回控制操作实验；
（3）吊钩上、下运动控制操作实验；
（4）主臂旋转控制操作实验；
5、PLC自动控制操作实验；
6、PLC可编程控制训练；
五、装置清单

序号	名称	型号	数量	备注
1	起重机实训装置		1台
2	PLC主机模块	三菱FX1S-20MR	1块
3	电源模块		1块
4	PLC控制按钮模块		1块
5	举升油缸		1只
6	主臂油缸		1只
7	三位四通手动换向阀	4WMM6C50BF	3只
8	三位四通电磁换向阀	4WE6E60/EG24NZ5L	3只
9	主臂		1件
10	伸缩臂		2件
11	底座		1件
12	油管		22条
13	底座支架		1套
14	回转工作台		1套
15	回转马达		1个
16	起升卷筒马达		1个
17	吊钩		1套
18	机泵组	泵站系统	1套
19	L-HL46号液压油		30L
20	工具		1套
