- 产品名称：六层透明电梯控制调试教学实训装置QY-DT703
- 产品型号：QY-DT703
- 产品价格：
六层透明电梯控制调试教学实训装置QY-DT703
文章来源：
一、产品简介
QY-DT703六层透明仿真教学电梯实训装置是根据最常见的升降式电梯结构，其结构与实际电梯完全相同，电梯大部分部件均是采用透明有机材料制成，使得电梯的内部结构一目了然；
电梯的电气控制系统采用可编程控制器(PLC)实现逻辑智能控制，交流变频调速(VVVF)驱动，其硬件构的组成及功能与实际电梯完全一样。具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。此外，透明仿真教学电梯的软硬件均采用开放式结构，院校也可以利用此套装置进行二次开发研究。如：
1.群控电梯(统一调度多台集中并列的电梯)；
2.并联控制电梯(2-3台电梯的控制线路并联，进行逻辑控制，共用层站外召唤按钮)；
3.集选控制电梯；
4.信号控制电梯，等等。

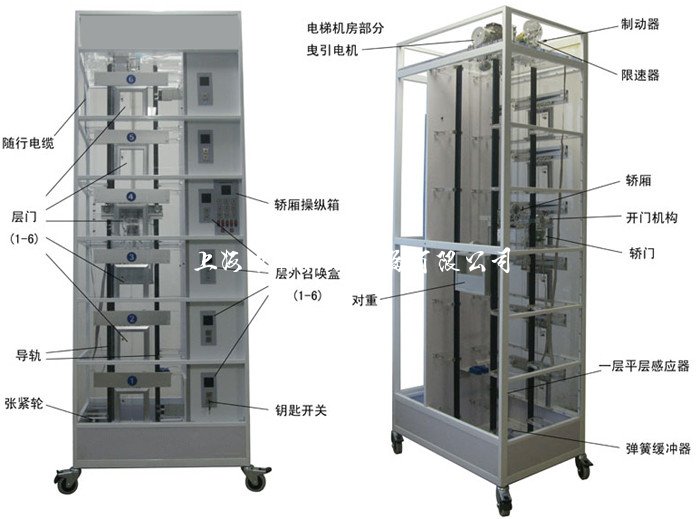

二、产品结构
1、机房部分：包括曳引机、限速器、电磁制动器；
2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、接线板等设备；
3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等；
4、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；
5、轿厢部分：包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。……
三、产品功能
A.超速安全保护系统
当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
B.轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
C.门安全触板保护装置
在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。
D.上、下限位开关：
在电梯井道的上、下端部安装此开关，并且安装在上、下极限开关之内，起目的在于保护较箱不超出此范围，如果超出上限位或下限位，则电机自动停止，不在工作，跟上、下极限开关区分在于此开关不会掉电。
E、厅门自动闭合装置
电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
F层门连锁开关：
当所有层的门都关闭时，电梯可以升降，若有一层的层门开着，电梯即不能运行。
G.终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
四、技术参数：
1、外形尺寸：长×宽×高900×600×2400（mm）
2、净重量：280kg
3、载重量：5kg
4、控制方式：三菱PLC控制（PLC要求：继电器输出；输入输出点数至少64点；）
5、调速方式：交流变频调速
6、结构形式：六层六站
7、曳引机：速比15:1；模数1.5(蜗轮减速器)
8、拖动电机：型号：JW524
电压：AC220V 50Hz
功率：0.12KW
转速：1400 rpm
五、实训项目
1、轿厢启动与停止、点动控制实训；
2、轿厢平层控制实训；
3、轿厢门开、并控制实训；
4、终端限位保护装置实训；
5、限速保护装置实训；
6、信号指示系统实训；
7、轿厢照明控制实训；
8、电梯控制系统实训；
9、电梯控制编程实训；
10、电梯程序运行与调试实训；
六、配置清单
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | 电梯井道 | 台 | 1 | |
| 2 | 电梯底座 | 台 | 1 | |
| 3 | 三菱FX2N——64MR型可编程控制器 | 套 | 1 | 安装在电气控制板上 |
| 4 | VFNC1S—2004P—W型变频器 | 只 | 1 | 安装在电气控制板上 |
| 5 | 到层提示电铃 | 个 | 1 | 安装在电气控制板上 |
| 6 | 曳引电动机 | 台 | 1 | 安装在电梯架顶部 |
| 7 | 蜗轮减速器（15：1） | 台 | 1 | 安装在电梯架顶部 |
| 8 | 连轴器 | 只 | 1 | 安装在电梯架顶部 |
| 9 | 电磁制动器 | 只 | 1 | 安装在电梯架顶部 |
| 10 | 曳引轮 | 只 | 1 | 安装在电梯架顶部 |
| 11 | 导向轮 | 只 | 2 | 安装在电梯架顶部 |
| 12 | 限速器 | 只 | 1 | 安装在电梯架顶部 |
| 13 | 旋转编码器 | 只 | 1 | 安装在电梯架顶部 |
| 14 | 导轨 | 条 | 4 | 安装在井道上 |
| 15 | 对重装置 | 个 | 1 | 安装在导轨上 |
| 16 | 重块 | 块 | 3 | 放在底盘包装箱内 |
| 17 | 弹簧缓冲器 | 只 | 2 | 安装在电梯底座上 |
| 18 | 纲丝索 | 根 | 7 | 安装在井道中 |
| 19 | 限速器钢索张紧装置（重块） | 个 | 1 | 安装在电梯底座上 |
| 20 | 超载装置 | 套 | 1 | 安装在轿厢顶部 |
| 21 | 随行电缆 | 条 | 1 | 安装在井道中 |
| 22 | 永磁感应器 | 只 | 1 | 安装在井道中 |
| 23 | 楼层召唤盒 | 块 | 4 | 安装在各楼层外部 |
| 24 | 轿厢内操纵盒 | 块 | 1 | 安装在电梯底座外部 |
| 25 | 楼层显示屏 | 个 | 5 | 安装在各楼层及底座外部 |
| 26 | 层门机构 | 扇 | 4 | 安装在各楼层外部 |
| 27 | 轿厢 | 只 | 1 | 安装在导轨上 |
| 28 | 安全钳 | 对 | 2 | 安装在轿厢架底部 |
| 29 | 导靴 | 只 | 2 | 安装在轿厢架顶部 |
| 30 | 门机装置 | 套 | 1 | 安装在轿厢上 |
| 31 | 照明灯 | 只 | 2 | 安装在轿厢一侧 |
| 32 | 风扇 | 只 | 1 | 安装在轿厢背部 |
| 33 | 电气控制板 | 块 | 1 | 安装在电梯架一侧 |
| 34 | 报警蜂鸣器 | 只 | 1 | 安装在电气控制板上 |
| 35 | DC 12V电源板 | 块 | 1 | 安装在电气控制板上 |
| 36 | 故障设置板 | 块 | 1 | 安装在电气控制板上 |
| 37 | 交流接触器 | 只 | 1 | 安装在电气控制板上 |
| 38 | 漏电脱扣器 | 只 | 1 | 安装在电气控制板上 |
| 39 | 接线板 | 块 | 1 | 安装在电气控制板上 |
| 40 | 极限开关（上、下） | 只 | 2 | 安装在井道上、下部 |
| 41 | 内六角扳手（M2、M3、M5、M6）、 | 只 | 各1只 | 工具包内 |
| 42 | 活扳手150mm | 把 | 1 | 工具包内 |
| 43 | 轴用挡圈钳 6# | 只 | 1 | 工具包内 |
| 44 | 尖嘴钳 | 只 | 1 | 工具包内 |
| 45 | 十字螺丝刀Φ3、Φ6 | 只 | 2 | 工具包内 |
| 46 | 一字螺丝刀Φ3、Φ6 | 只 | 2 | 工具包内 |
| 47 | 502胶水 | 瓶 | 1 | 工具包内 |
| 48 | 常用螺钉 | 枚 | 若干 | 工具包内 |
| 49 | 微动开关 | 只 | 4只 | 工具包内 |
| 50 | 毛巾 | 条 | 1 | 工具包内 |
| 51 | 三菱FX1N使用手册 | 册 | 1 | 工具包内 |
| 52 | VFNC1S变频器使用手册 | 册 | 1 | 工具包内 |
| 53 | 专用通讯电缆MELSEC-PC＆FLEX-PC（SC——09型） | 条 | 1 | 工具包内 |
| 54 | 三菱PLC编程软件光碟（内含PLC控制参考程序） | 碟 | 1 | 工具包内 |
| 55 | 旋转编码器使用说明书 | 册 | 1 | 工具包内 |
| 56 | 上海求育使用说明书 | 册 | 2 | 工具包内 |
七、透明仿真教学电梯故障设置与实训项目
| 序号 | 故障现象 | 故障原因分析 | 对应PLC I / O口 |
| GZ01 | 电梯关门后，不能启动发车 | 电梯“手动/自动”转换开关故障：开关损坏或相应线路断开 | XC |
| GZ05 | 二楼向上无法选层，即不响应上行呼梯指令 | 二楼上行呼梯按钮故障：按钮失灵或相应线路接触不良断开 | X7 |
| GZ07 | 电梯警铃长鸣，电梯停止运行 | 电梯限速开关故障：开关损坏或线路脱落断开 | X30 |
| GZ08 | 电梯不能运行，电机有嗡嗡声但不转动 | 制动器抱闸不能打开，制动器电磁铁线圈烧坏或线路脱落断开 | |
| GZ09 | 电梯所有显示均熄灭，开门电机不响应开门指令 | 直流12V电源板烧掉或无输出，或输出线路断开 | 12V（一） |
| GZ10 | 电梯无法关门 | 关门继电器坏，或关门输出Y37对应线路断开 | Y37 |
| GZ12 | 轿厢内无法选层（三楼） | 对应选层按钮损坏或相应线路接触不良或脱落 | X12 |
| GZ13 | 三楼无呼梯停层信号，该层总停车平层 | 轿内三楼选层按钮故障：按钮短接 | X12 |
| GZ14 | 电梯不能手动开门 | 开门按钮失效或中间连接线路脱落断开 | X4 |
| GZ15 | 电梯不能手动关门 | 关门按钮失效或中间连接线路脱落断开 | X5 |
| GZ16 | 电梯上行时二楼总停层 | 二楼厅外上选层按钮故障：短接 | X7 |
| GZ18 | 电梯轿门关门夹人后，门不能立即自动打开 | 安全触板保护失效，触板开关故障或相应连接线路有断开现象 | X31 |
| GZ19 | 所有楼层指示不正确 | 指示输出有故障：Y6或Y7输出线路短接或断开 | Y6 |
| GZ20 | 电梯不能下降运行 | 下降输出YD对应线路断开 | YD |
| GZ21 | 电梯不能上升运行 | 上升输出YC对应线路断开 | YC |
| GZ22 | 电梯不能开门 | 开门继电器坏或开门输出Y36对应线路断开 | Y36 |
| GZ23 | 电梯不能关门 | 开门限位开关没有动作或相应线路断开 | X16 |
| GZ24 | 轿门不响应开门指令 | 开门限位开关短接 | X16 |
| GZ25 | 轿门不响应关闭（关到位后又马上打开） | 关门限位开关不动作或相应线路断开 | X17 |
| GZ26 | 轿厢开门后不能自动关门 | 关门限位开关短接 | X17 |
| GZ27 | 电梯不响应关门指令 | 关门继电器坏或安全触板开关短接 | X31 |
| GZ28 | 轿门开门后不能关门 | 力矩开关动作（短接） | X32 |
| GZ29 | 所有按钮均不响应，且报警器长鸣 | PLC输入电源线路故障 | 24（） |
