一、实验目的
1、通过本实验了解筛板塔的构造，及其对有害气体的吸收原理和效果；
2、加深对吸收法去除大气污染物技术的掌握。
二、实验原理
1、筛板塔为逐级接触式气液传质设备，能够实现蒸馏和吸收两种分离操作；
2、在筛板塔内，气体保持一定的速度上升，流体沿降液管流下后，进而沿筛板水平流动与上升的气流充分接触，从而完成两相间的传质过程；
3、筛板塔空塔速度较高，因而生产能力大，塔板效率高，操作弹性大，造价低，检修、清理方便。

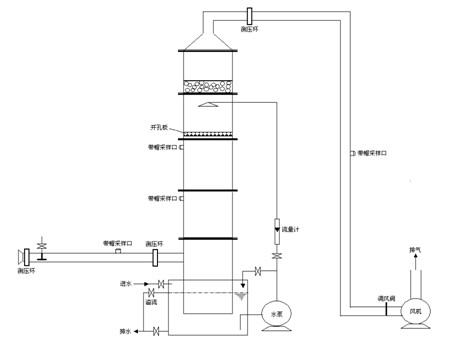

三、实验装置构成和作用
| 序号 | 设备名称 | 作用 |
| 1 | 透明有机玻璃进气管段 | 可测定进口管道流速和流量 |
| 2 | SO2气体钢瓶 | 用于配制所需浓度的入口SO2气体 |
| 3 | 入口管段采样口 | 用于入口气体SO2浓度测定采样 |
| 4 | 测压环 | 测定吸收塔的压力损失 |
| 5 | 筛板式吸收塔 | 是发生气液传质的场所 |
| 6 | 吸收液循环槽系统 | 准备吸收液，储存、循环吸收液 |
| 7 | 出口采样口 | 用于出口气体SO2浓度测定采样 |
| 8 | 电器控制箱 | 用于系统的运行控制 |
| 9 | 风量调节阀 | 用于调节系统风量 |
| 10 | 风机 | 为系统提供动力，通过控制箱按钮控制 |
四、技术指标及参数
1、气体流量=300m3/h 循环液流量0.1~1m3/h ；
2、塔径250 mm ；
3、塔高1500 mm；
4、碱液对SO2吸收效率80%以上。
五、操作步骤
1、首先检查设备系统外况和电气连接线有无异常，一切正常后开始操作；
2、打开电控箱总开关，合上触电保护开关；
3、当储液槽内无吸收液时，打开吸收塔下方储液槽进水开关，确保关闭储液箱底部的排水阀并打开排水阀上方的溢流阀；当贮水装置水量达到总容积约3/4时，启动循环水泵，待溢流口开始溢流时，关闭储液箱进水开关；
4、在关闭调风阀的情况下通过控制箱启动风机，然后调节调风阀至所需的风量进行实验。
5、在主风机运行的情况下，首先确保SO2钢瓶减压阀处于关闭状态，然后拧开SO2钢瓶主阀门，再开启减压阀，通过观察转子流量计刻度读数和入口处SO2测定仪所指示的气体SO2浓度，调节阀门至所需的入口浓度开始实验。
6、可通过循环回路所设阀门调节循环液流量，进行不同液气比条件下的吸收试验，也可通过调节吸收液的组分和浓度进行实验；
7、吸收实验操作结束后，先关闭SO2气瓶主阀，待压力表指数回零后关闭减压阀，然后依次关闭主风机、循环泵的电源，在较长不用的情况下，打开储液箱底部的排水阀排空储液箱；
8、关闭控制箱主电源；
9、检查设备状况，没有问题后离开。
六、数据处理及记录
对筛板塔进口和出口的气体含量进行测量，计算出其去除效率，并加以分析。
七、注意事项
（1）操作位置布置整洁；
（2）地面水迹清理干净；
（3）设备应该放在通风干燥的地方；
（4）加药最好加NaOH或NaCO3，吸收液浓度控制在0.5-2%（重量）。

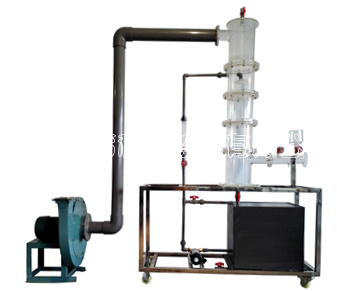

筛板塔气体吸收实验装置QY-HJGC09
