一、实验目的要求：
1、掌握流速、流量、压强等动水力学水力要素的实验量测技术；
2、验证流体定常流的能量方程；
3、通过对动水力学诸多水力现象的实验分析研究，进一步掌握有压管流中动水力学的能量转换特性。
二、实验装置：

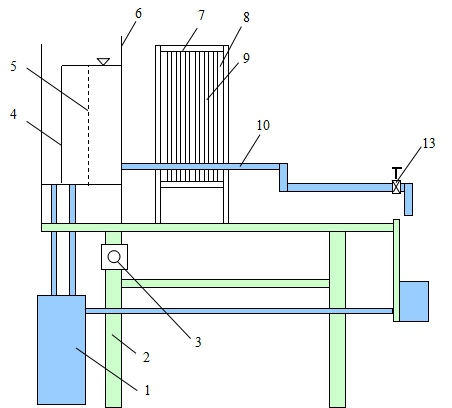

本实验的装置如图所示，图中：
1.自循环供水器；2.实验台；3.可控硅无级调速器；4.溢流板；5.稳水孔板；6.恒压水箱；7.测压计；8.滑动测量尺；9.测压管；10.实验管道；11.测压点； 12.毕托管;13.实验流量调节阀
三、实验原理：
在实验管路中沿水流方向取n个过水截面。可以列出进口截面(1)至截面(i)的能量方程式（i=2,3,.....,，n)
选好基准面，从已设置的各截面的测压管中读出
值,测出通过管路的流量,即可计算出截面平均流速ν及动压
，从而可得到各截面测管水头和总水头。
四、实验方法与步骤：
1、熟悉实验设备，分清各测压管与各测压点，毕托管测点的对应关系。
2、打开开关供水，使水箱充水，待水箱溢流后，检查泄水阀关闭时所有测压管水面是否齐平，若不平则进行排气调平(开关几次）。
3、打开阀13，观察测压管水头线和总水头线的变化趋势及位置水头、压强水头之间的相互关系，观察当流量增加或减少时测压管水头的变化情况。4、调节阀13开度，待流量稳定后，测记各测压管液面读数，同时测记实验流量(与毕托管相连通的是演示用，不必测记读数)。
5、再调节阀13开度1～2次，其中一次阀门开度大到使液面降到标尺最低点为限，按第4步重复测量。
五、实验结果及要求：
1、把有关常数记入表2.1。
2、量测(
)并记入表2.2。
3、计算流速水头和总水头。
点击图片查看详情

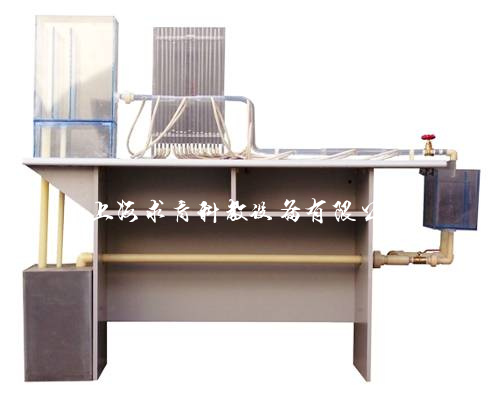

伯努利普通款
