空调制冷系统，主要是由制冷压缩机、冷凝器、蒸发器、和节流膨胀阀四个基本部件组成。它们之间用管道依次连接，形成一个密闭的系统，制冷剂在系统中不断地循环流动，发生状态变化与外界进行热量交换。
在制冷系统中蒸发器是输送冷量的设备；制冷剂在其中吸收水的热量，使其成为冷冻水，以实现制冷；压缩机是心脏，起着吸入、压缩、输送制冷剂蒸汽的作用；冷凝器是放出热量的设备，将制冷剂的热量一起传递给冷却水或空气带走；节流阀对制冷剂起节流降压作用、同时控制和调节流入蒸发器中制冷剂液体的数量，并将系统分为高压侧和低压侧两大部分。 中央空调原理包括：
一、中央空调制冷原理：有压缩式、吸收式等，这里不再细述；
二、中央空调系统原理：
有风系统工作原理、水系统工作原理、盘管系统工作原理等，简单介绍如下：
1、空调原理的新风系统工作：
室外的新鲜空气受到风处理机的吸引进入风柜，并经过过滤降温除湿后由风道送入每个房间，这时的新风不能满足室内的热湿负荷，仅能满足室内所需的新风量，随着室内风机盘管处理室内空气热湿负荷的同时，多余出来的空气通过回风机按阀门的开启比例一部分排出室外，一部分返回到进风口处以便再次循环利用。
2、中央空调原理的盘管系统工作：
室内的风机盘管工作时吸入一部分由风柜处理后的新风，再吸入一部分室内未处理的空气经过工艺处理后，由风口送出能够吸收室内余热余湿的冷空气，使室内温度湿度达到所需要的标准，如此循环工作。
所谓中央式空调（集中式空调），是适用于高层建筑、旅游饭店、工厂车间、体育馆、影剧院等大面积的空调设备，其空调设备相对来说容量大、体积也大，需要配置的制冷设备和供暖设备，一般都有空调机房，冷冻站、控制间……等等。
中央空气处理设备一般都设在空调机房内，空气被处理后，由风管送至各房间，目前应用较多的中央空气处理设备可分为一次回风的喷水系统和一次回风冷水表面冷却系统。 喷水式空气处理机：目前多采用装配式这种空调机是由模数网格制组合而成。箱体是框架式，由标准原件组合而成，如新风、回风组合段、空气过滤段、表面冷却段、二次回风组合段，加热段、蒸汽加湿段等，同时按需要任意组合，以满足不同空调系统处理空气的要求。 具体内容太多，我打字太慢，又不会电脑上绘图，没时间讲了。 中央空调可分为家用中央空调和商用中央空调。
家用中央空调：家用中央空调采用的是一台主机通过氟路管道组成冷热系统拖动多台末端设备（室内机）。
商用中央空调：是由一台或多台主机通过风道过风或冷热水管接多个末端设备（风机盘管）的方式来控制不同的房间，以达到室内空气调节目的的空调。采用风管送风方式，用一台或多台主机控制多个不同房间并且引入新风，有效改善室内空气的质量，预防空调病的发生。 中央空调工作原理：空调制冷：空调系统内置一种吸热介质--制冷剂（冷媒），制冷
剂通过膨胀阀节流后经室内机（蒸发器）内部蒸发气化，室内机风扇将冷风吹向室内，吸收室内空气中的热能，制冷剂通过管道回到压缩机吸气端，通过压缩机的压缩，提高了冷媒的温度，在通过室外机（冷凝器）使制冷剂从汽化状态转换为液化状态，在转换过程中，释放出大量的热量，通过室外机风扇将热量排出，通过周而复始的循环，达到制冷的目的。 空调制热： 系统通过电动四通阀的转换，将经过压缩机压缩的高温高压液体直接进入室内机冷凝器（室内机由制冷转为制热，功能由蒸发器转为冷凝器）、释放出大量的热量由风扇排放到室内，吸收室内的冷空气；系统制冷剂经膨胀阀节流后通过室外机蒸发器由液体转换为气体，将在室内机吸收的冷空气经室外机蒸发器和风扇将冷空气排到室外，制冷剂通过管道回到压缩机吸气端。通过周而复始的循环，达到制热的目的。
空调保养
空调系统设备的维修保养主要有；冷水机组、空气调节处理设备、冷却水系统、电气控制等部分的维修保养。
日常的维护保养即在值班运行时，巡回检查发现故障及时处理，并对设备清洁处理等。
1、冷水机组部分的维护保养。
(1) 清除机组表面灰尘，金属表面除锈加防锈油
(2) 检查机脚螺栓有无松动，机组有无异常振动及噪声并立即进行处理。
(3)用氟里昂电子检漏仪检测机组有无氟里昂渗漏，当表明有渗漏时，应立即进行修复止漏。
(4)检查油位油压是否正常，出现油位低应立即补充冷冻机油。
2、风机盘管及新风空调机的维护保养
(1)检测风机盘管出风口风量及出风口温度是否正常，清理出风口、回风口灰尘。
(2)清扫新风空调机柜表面灰尘，检查机脚螺栓，联接螺栓有无松动，螺栓、防火阀金属表面有无锈蚀，发现故障立即处理。
3、冷却水、冷冻水系统的维护保养
(1)检查水泵油杯油箱中润滑油是否正常，轴承有无磨损，出现问题及时更换润滑油或轴承。
(2)检查水泵轴封是否漏水，运转是否正常，机脚螺栓有无松动，止回阀进出口闸阀有无漏水。
(3)检查冷却塔是否正常工作，联接螺栓，机脚螺拴有无松动锈蚀，管道及自动电动阀门运行有无故 障。
4、电气控制部分的维护保养
(1)检查各类温度传感器、压力传感器控制器、水流控制器、温度计、压力表安装有无松动。发现问题立即处理。
(2)首先切断电源，清扫电控柜内外灰尘，检查电控拒，启动拒内元器件，导线及线头
有无松动或异常发热现象，发现问题立即处理。
空调故障维修知识
一、空调相关知识 1、 空调器： 全称空气调节器，是一种向房间或其他密闭区域直接提供经过处理的空气设备。主要包括制冷和除湿用的制冷系统、空气循环和净化装置、加热和通风装置等。空调器的主要功能是对室内空气进行滤尘、冷却和除湿。（有的还具有制热和
一、空调相关知识
1、 空调器：
全称空气调节器，是一种向房间或其他密闭区域直接提供经过处理的空气设备。主要包括制冷和除湿用的制冷系统、空气循环和净化装置、加热和通风装置等。空调器的主要功能是对室内空气进行滤尘、冷却和除湿。（有的还具有制热和更换新风的功能）实现对室内温度的自动调节。空调按照功能不同，可分为单冷型、热泵型和电辅助加热型。
2、 变频空调器：
能够在一定的范围内连续调节压缩机的频率或转速，即可改变制冷剂的流量，而发挥最能与环境状态相匹配的能力而自动调节输出的新型空调器。变频空调器采用数字信号处理和模拟控制与人工智能控制相结合。与普通空调相比，变频空调具有制冷制热迅速强劲，高效节能，舒适可靠，智能除霜，除湿量大，超静音，宽电压工作等优点。
变频空调与定频空调的区别：
1） 变频空调高功率启动运转，迅速达到设定温度，低功率维持，室温平衡，因而制冷制热迅速、省电、室温波动小。
2） 定频空调以固定功率运转，通过频繁开关机维持室内温度，因而制冷制热速度缓慢，对家庭电网冲击大，室温波动大。
数字直流空调与交流空调的区别：
交流空调改变的是压缩机的供电频率，从而改变压缩机工作速度及供电频率10hz?150hz；
直流空调改变的是压缩机的供电电压，从而改变压缩机的工作速度供电电压150v?260v。

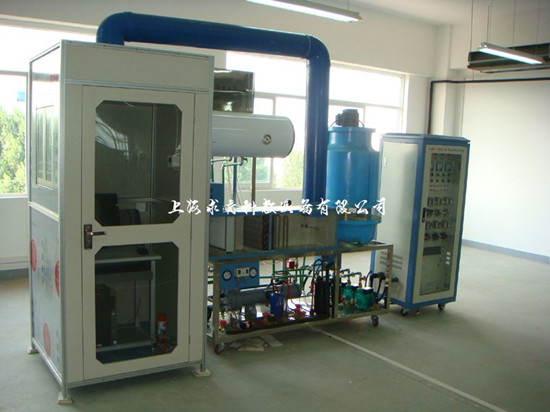

QY-JDW03中央空调实训考核装置（网络型）系统采用水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，采用分水器和集水器对冷量或热量进行分配调节，整个中央空调采用三菱FX2n-48MR PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件能够以动画的形式同步显示系统的设备结构、控制原理和流程。
实训项目
1、中央空调系统的认知及使用
2、制冷原理与热交换技术
3、中央空调系统常用传感器识别与应用
4、中央空调的PLC编程与控制应用
5、中央空调的运行操作及考核
6、中央空调运行保护与日常维护操作考核
7、中央空调故障维修及考核
8、变频器应用
9、触摸屏应用
10、计算机数据采集与组态控制技术应用
11、网络通讯技术及其应用
12、具有自动溢水保护系统

产品图片	产品名称	规格型号	价格(元)	产品详情
	家用中央空调实训考核装置	QY-JDW10		查看详情
	直流式空气调节处理系统模拟实验装置	QY-JDW09		查看详情
	户式别墅家用中央空调实验实训装置	QY-JDW08		查看详情
	家用中央空调机实训系统工程型	QY-JDW07		查看详情
	中央空调小型冷库电气技能实训考核装置	QY-JDW06		查看详情
	冷水式中央空调测定检修实训教学装置	QY-JDW05		查看详情
	中央空调制冷制热系统故障实验室设备	QY-JDW04		查看详情
	网络型中央空调实训考核装置	QY-JDW03		查看详情
	中央空调空气处理系统实训装置LON总线型	QY-JDW02		查看详情
	模拟大型中央空调微机控制实验室设备	QY-JDW01		查看详情
