液压传动（Hydraulics）是以液体为工作介质，通过驱动装置将原动机的机械能转换为液体的压力能，然后通过管道、液压控制及调节装置等，借助执行装置，将液体的压力能转换为机械能，驱动负载实现直线或回转运动。
液压传动装置实质上是一种能量转换装置，它先将机械能转换为便于输送的液压能，然后再将液压能转换为机械能做功。
一个完整的液压传动系统由以下几部分组成：
（1）液压泵（动力元件）：是将原动机所输出的机械能转换成液体压力能的元件，其作用是向液压系统提供压力油，液压泵是液压系统的心脏。
（2）执行元件：把液体压力能转换成机械能以驱动工作机构的元件，执行元件包括液压缸和液压马达。
（3）控制元件：包括压力、方向、流量控制阀，是对系统中油液压力、流量、方向进行控制和调节的元件。如换向阀15即属控制元件。
（4）辅助元件：上述三个组成部分以外的其它元件，如：管道、管接头、油箱、滤油器等为辅助元件。
（5）辅助元件：工作介质 即液压油 作用：实现运动和动力的传递
气动系统由气源、气路、控制元件、执行元件和辅助元件等组成，并完成规定的动作。任何复杂的气路系统，都是由一些具有特定功能的气动基本回路、功能回路和应用回路组成。本章将介绍这些回路。
基本回路是指对压缩空气的压力、流量、方向等进行控制的回路。基本回路包括供给回路、排出回路、单作用气缸回路、双作用气缸回路等。
供给回路
压缩空气中含有的水分、灰尘、油污等杂质及输出压力的波动，对气动系统的正常工作都将造成不良影响，因而必须对其进行净化及稳压处理。气动供给回路即气源处理回路，它要保证气动系统具有高质量的压缩空气和稳定的工作压力。
双作用气缸回路
双作用气缸回路是指通过控制气缸两腔的供气和排气来实现气缸的伸出和缩回运动的回路，一般架用二位五通换向阀控制。由于双电控二位换向阀具有记忆功能，如果在气缸l伸出的途中突然失电，气缸仍将保持原来的位置状态。而单电控换向阀则立即复位，气缸自动缩回。如气缸用于夹紧机构。考虑到失电保护控制，则选用双电控阀为好。
差动回路
差动回路是指气缸的两个运动方向采用不同压力供气，从而利用差压进行工作的回路。当双作用缸仅在活塞的一个移动方向上有负载时，采用该回路可减少空气的消耗量。但是在气缸速度比较低的时候，容易产生爬行现象。

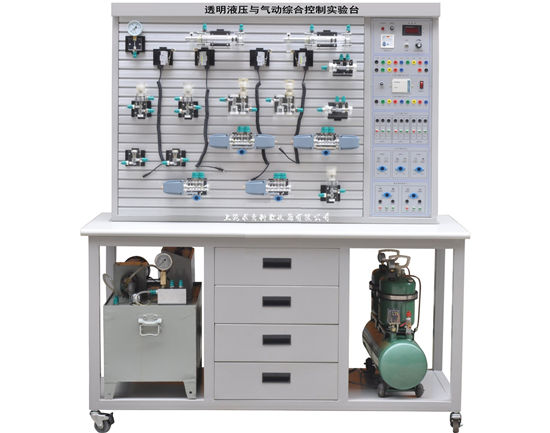

上海求育QY-QDYY02气动-液压继电器综合控制实验台是根据高校机电一体化对气、电、液控制的教学大纲要求开发生产，装置采用专用独立液压实验泵站，配直流电机无级调速系统，而且电机速度控制系统内部具有安全限速功能，可以对输出的最高速度进行限制。配有油路压力调定功能，可以调定输出压力油的安全工作压力。配备全常用液压元件，每个液压元件均装有弹性插脚，可方便、随意地将液压元件安插在面板上（面板为"网板型"铁板冲压成型）。
利用设备既可分别独立地进行气动控制、液压控制相应的基本回路及其应用实验，也可综合地进行相互配合的实验：如实现气-电控制，气-液控制，电-液控制，以及气-电-液综合控制等。
| 产品图片 | 产品名称 | 规格型号 | 价格(元) | 产品详情 |
|
工业液压与气压传动PLC控制实训装置 | QY-QDYY01 | 查看详情 | |
|
透明液压与气动综合控制实验台 | QY-QDYY02 | 查看详情 | |
|
工业液压与气压传动PLC综合实训装置 | QY-QDYY03 | 查看详情 | |
|
液压气动PLC控制实验台 | QY-QDYY04 | 查看详情 | |
|
液压气动PLC控制实验台铝槽式铁桌 | QY-QDYY06 | 查看详情 | |
|
液压与气压传动PLC控制综合实训装置 | QY-QDYY05 | 查看详情 |
